排汽消声器-排气消声器

【产品型号】：PB,TA,TD等系列规格，具体型号按设计规格

应用领域

排气消声器系列适用于锅炉蒸汽、炼油厂加热炉、烘炉开工时管道排放空消声，亦适用于其他气体（如空气过热除气体等）排放消声。蒸汽排气消声器由消声效果良好，消声值可达30Bb(A)。

材质结构：

排汽消声器整体材质全碳钢或全不锈钢结构，消声效果稳定、持久；使用-长。不需要备品件，维护简单。排气消声器安装后不影响安全阀、泄放阀的起跳压力和回座压力，也不影响流量。

排汽消声器技术与规格：

连云港灵动机电设备有限公司制造对空排汽消声器生产厂家，锅炉排汽消声器是主要建立在“小孔喷注”理论和阻抗扩容吸声的消声原理，锅炉蒸汽排放一般流速快，气流噪声高，需先以通孔扩流，经过多次通孔后的蒸汽在抗性扩张室得到降压降流，气流再经小孔喷出，喷出后其各倍频带的声功率已降低，而声压-的频率被推高到20000Hz以上范围，其噪声大为削弱，但部分频率的二次噪音还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，声量可达30-42分贝。使之达到<<工业企业噪声->>要求。

排汽消声器是阻止声音传播而允许气流通过的一种器件，各类锅炉排汽不仅高温高压，且排放频带宽，衡量排汽消声器的好坏，主要考虑以下三个方面：

1、排气消声器的消声量能满足《工业企业噪声-》的要求。
2、排气消声器的适应能力好（对不同频率和温度压力的设计）。
3、排气消声器的结构性好（尺寸合理、强度高、-长）。

锅炉排汽消声器是根据抗、喷、阻复合消声原理所研制，排气消声器具有消声量大、适应频带宽、针对性设计(低中压、高压、超高压、亚临界、超临界)及安装方便的优点。

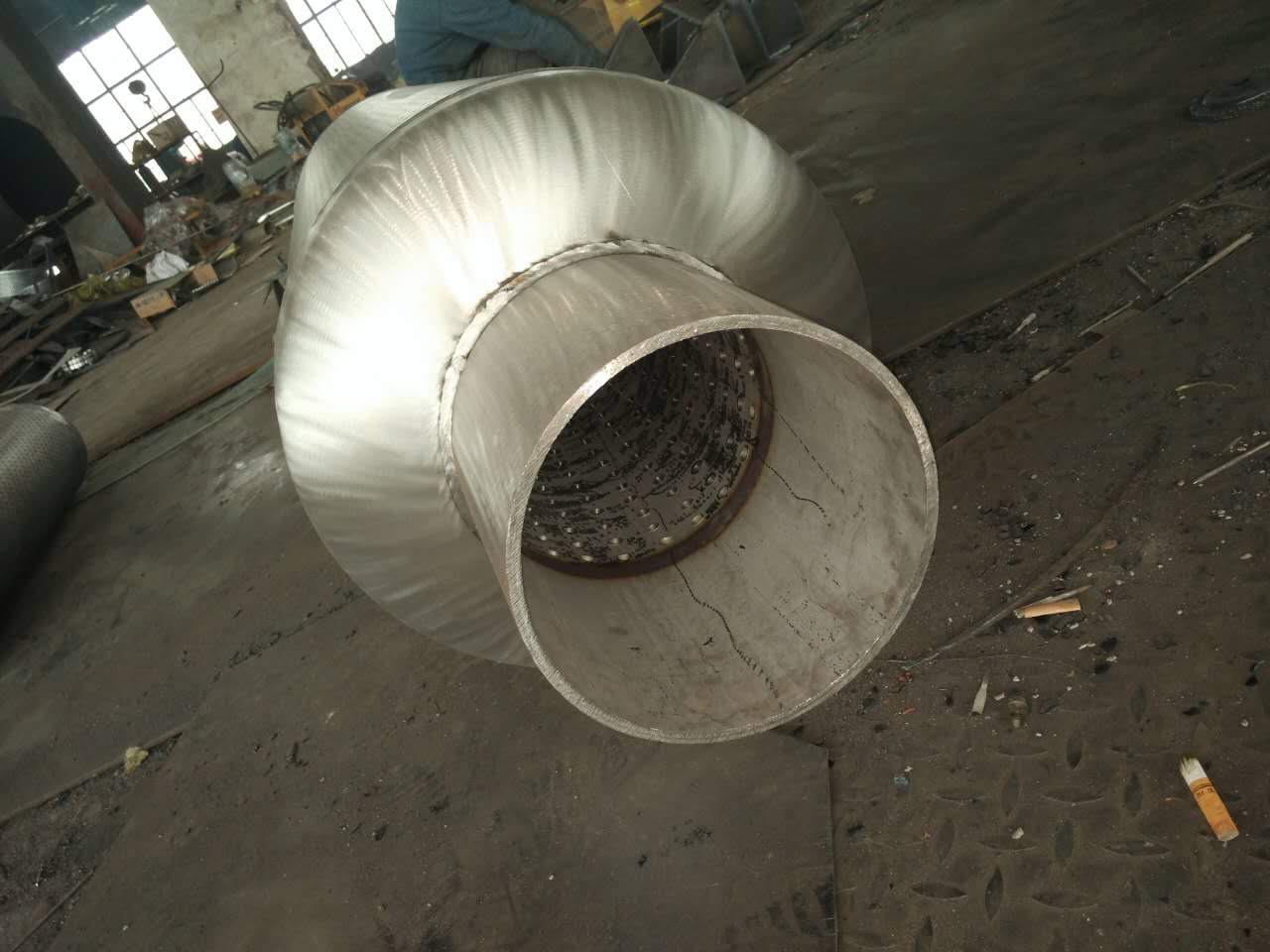

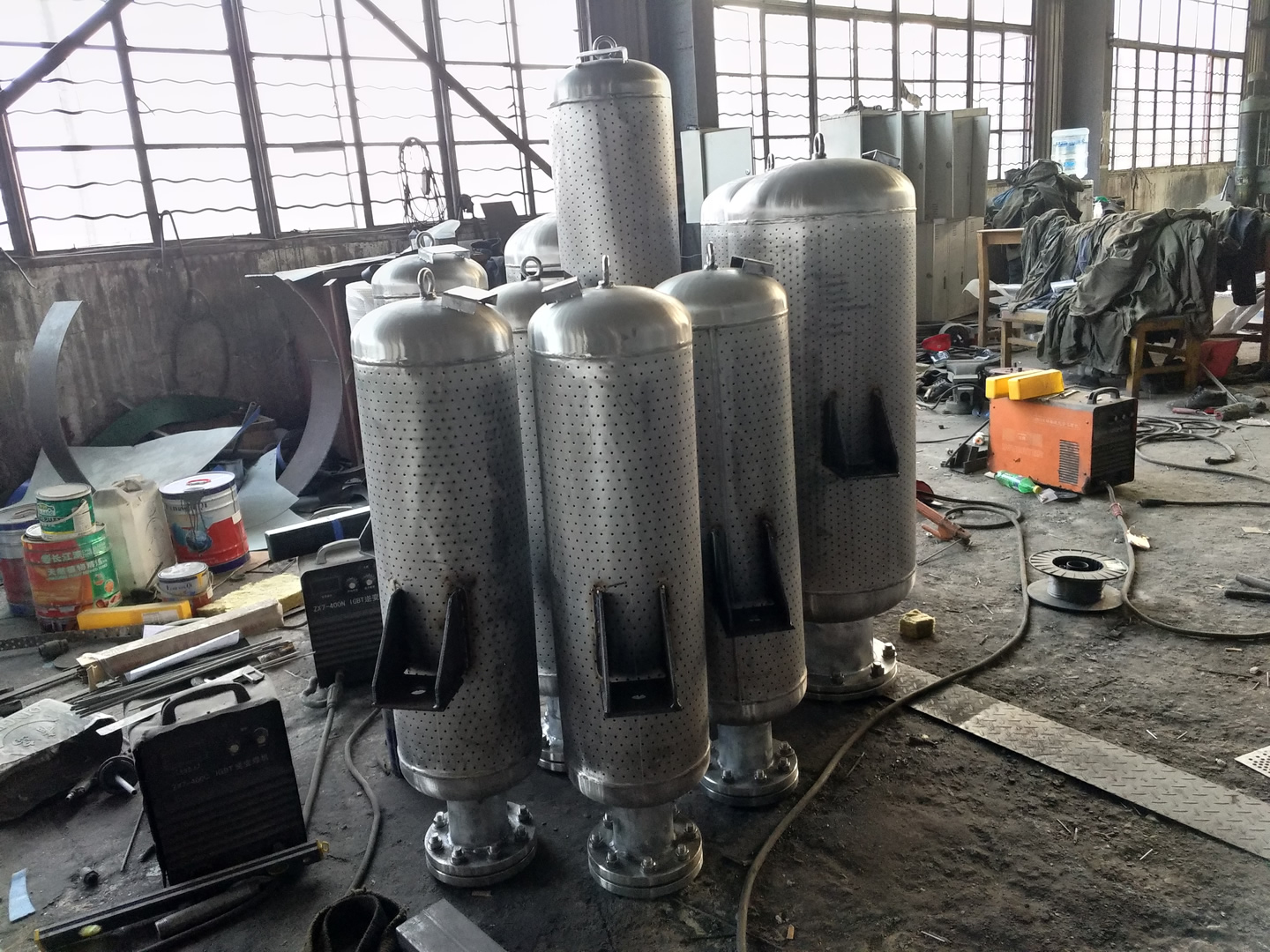

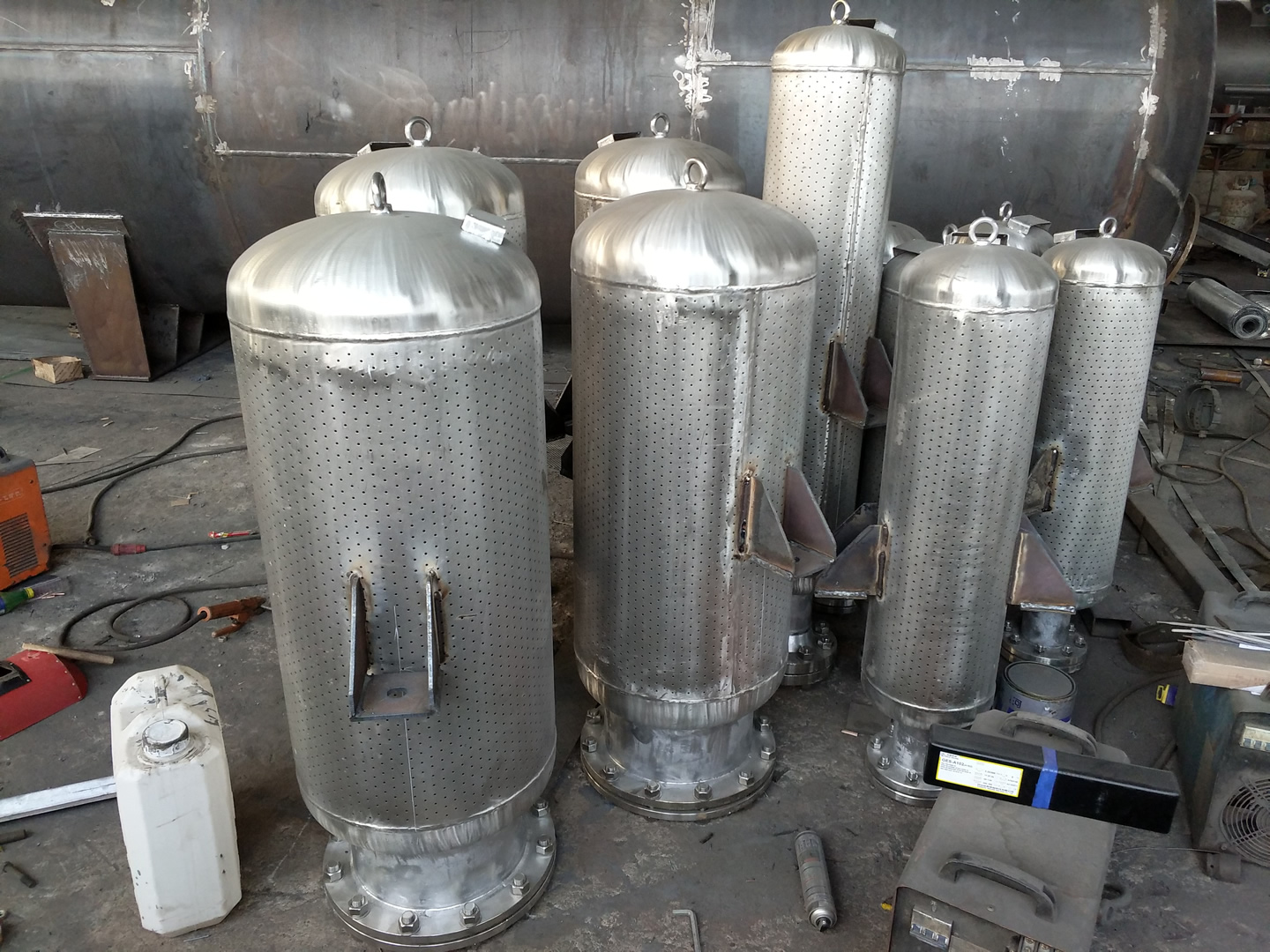

排气消声器组图

排气消声器安装须知：

①排汽消声器应垂直于厂房顶安装，用型钢支架将消声器座架与厂房相固定。
②为增加厂房顶高空的抗风能力，排汽消声器体采用支撑式支座，为此，排汽消声器前的排气管应有一段膨胀弯管以吸收热胀，如原排汽管段垂直方向已装有疏水盘，则膨胀弯管要免装。
③排汽消声器体底部均设计有疏水管或疏水孔，应检查孔口应畅通。
④排汽管穿出厂房顶平台的洞口，应有薄钢板制作防雨罩一只。
⑤对安全门，原则上一只安全门配一只排气消声器，安全门有单座及双座两种，对双座式可在安装时将排汽管合并成一根总管与消声器相连通，但对排汽量较大的双座式安全门，也可以安装两只消声器。

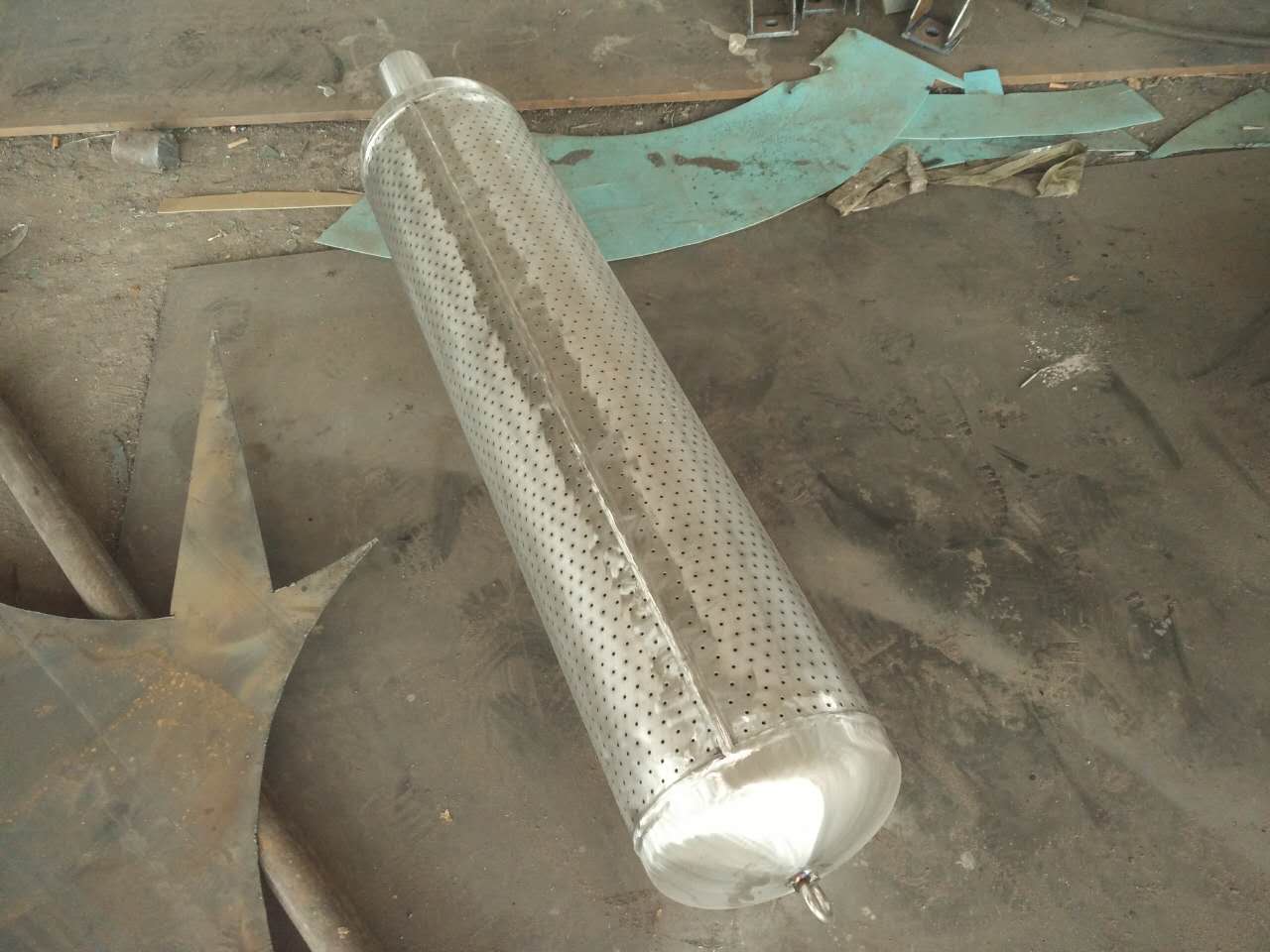

⑥对用于除氧器、射汽式抽气器排汽等小排量的排汽消声器，外形设计成管式，安装较为方便。安装方式如图4所示，排汽消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架，将排汽消声器及管道架设其上，消声器排放口应对着屋顶方向。应注意，该型排气消声器出厂时已制有固定支座，当采用滑动支架式安装时，固定支座可以不用。

排汽消声器选型指南：

本厂生产的蒸汽消声器分下列三大类型：

①TB型排汽消声器：用于高、中压锅炉点火排汽消声，由表1选型。
②TB型排汽消声器：用于高、中压蒸汽安全门排放消声，由表2、表3选型。
③TD型低压通孔排气消声器：用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声。由表4、表5选型。凡表中未列入的，用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由本厂代为选型。

排气消声器型号模式：

（Ⅰ）（Ⅱ）（Ⅲ）（Ⅰ）由两个或三个英文字母组成 -个字母表示排气消声器结构特征　　
T—通孔式排气消声器。第二个字母表示消声对象　　　
B—锅炉点火排汽消声器及其他人工排气消声器　　
A—安全门排汽消声器
D—低压通孔式排汽消声器当用于某些特殊用途时，

排气消声器还设置了用英文小写字母表示的第三个字母，如：

b—背压式汽轮机排汽消声器　　
y—除氧器排气消声器
（Ⅱ）表示锅炉蒸汽的-压力，at（对于中间再热机组的再热器，则用分式中的分母表示温度）。
（Ⅲ）分子表示锅炉蒸发量T/H；分母表示消声器排汽量T/H。此外，对需要区分过热蒸汽及饱和蒸汽的消声器，在第Ⅲ栏后，另加（过）或（饱）字样，以示区别。

排汽消声器选型示例：

例1：排气消声器TB系列：“TB-140-420/100（过）”型用于N125型汽轮机，420T/H超高压锅炉过热器点火时的蒸汽排放。锅炉压力140at，蒸汽发量420T/H、排汽量100T/H。
例2：排气消声器TB系列：“TB-100-220/85（饱）”型用于N50型汽轮机，220T/H高压锅炉汽包安全门蒸汽排放。锅炉压力100at，蒸发量220T/H、排汽量85T/H。
例3：排气消声器TD系列：“TD-13-20/10（过）”型订货选型须知本厂生产的排汽消声器系列是按照用户的蒸汽排放对象及排放要求精心设计的，为此，只有产品与排放对象、蒸汽参数及排放量想符合才能获得理想的消声效果。
例4：排汽消声器TDb系列：“TDb-5-20”型用于低压背压式汽轮机启、停中的蒸汽排放、事故状态的手控或安全门排放。排汽压力4-6at、排汽量20T/H。背压式汽轮机的蒸汽排放分抽气排放及背压排放两类，前者为过热蒸汽，型号后标注（过）字，后者基本上可视为饱和蒸汽，型号后标注（饱）字。
例5：排汽消声器TDy系列：“TDy-6-220/8”型用于N50型汽轮机高压除氧器顶部排放汽-气混合体。除氧压力6at，锅炉蒸发两220T /H、除氧器排汽量8T/H。

因此，在订购排气消声器时必须提供下列参数：

①对火力发电厂应提供汽机型号、锅炉容量你、蒸汽压力、温度；
②使用对象（如用于锅炉过热点排放或汽包安全门排放等）；
③排放量T/H；
④原有的排汽管外径、壁厚；
⑤如需委托本厂进行安装设计，则应提供原排汽管路安装图。对本产品说明书中未列如的型号，用户可以提供上述有关资料，有本厂代为选型。

突出优势

排气消声器特点：

1、品种多，规格全：有通孔型排气消声器、通孔带阻声罩型排汽消声器(又称复合式消声器)、小孔型排气消声器、小孔带阻声罩型排气消声器（可选有支腿，无支腿）。
2、消声量大：锅炉安全阀排汽消音器≥39dBA;锅炉点火排汽消音器≥42dBA。
3、排气消声器具有体积轻小，安装方便等优点。
4、排汽选材范围广，价格高中低可供用户据情况选用。, 为抑制高压汽流排放噪声，当前-上已具有多种形式的排汽消声器，其原理大多采用多-节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。本新型结构的消音器克服了上述缺点。本型排气消音器系-了-合理的消声原理所设计。高压蒸汽在排气消音器内经-控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于-值。

排气消声器突出优势：

1、排汽消声器结构合理，体积小、重量轻；经过比较和实验，优化设计出来的消声器即避免孔径小易堵塞的后果；又避免孔径大噪声辐射严重，降噪不佳的结局；
2、排气消声器整体全钢结构，消声效果稳定、持久；使用-长。不需要备品件，维护简单。
3、排汽消声器安装后不影响安全阀、泄放阀的起跳压力和回座压力，也不影响流量。经过ASMEB31.1计算核实而配制管系疏水盘也不会蒸汽倒冒。
4、排气消声器安装形式用户可以选择；
a、可选择有排气消声器固定支架单独固定，消声器重量由支架承受，排气管与排汽消声器柔性链接，排汽消声器吸收排汽管道的垂直热位移动和水平热位移动的安装形式；
b、对于简易炉顶无法安装支架的场所，可选择不设排气消声器支架，消声器刚性连接在排汽管端部，排汽消声器重量由排汽管传递到钢梁，热位移不受限制。无论哪种安装形式都能保证排汽管道在热态工作下的安全性。

（无支架）排汽消声器

排气消声器安装形式：

排汽消声器竖直安装，连接形式为焊接；排气消声器接管直接焊在排汽管上；
消声器的重量由排汽管传递到锅炉钢梁上，由于没有多余约束。所以热膨胀时排汽消声器可以随管道上下移位不受限制。

排气消声器特点：重量轻、安装简单，尤其对轻型炉顶的安装场所和小口径排汽管道德安装此种消声器非常适用。由于单独固定免除了排汽管承受额外的载荷，吸收热膨胀位移装置免除管系的多余约束，保证热态工作下安全性。

工作原理

工作原理：

1、锅炉点火排气消声器（TB系列、过热蒸汽用）

为抑制高压汽流排放噪声，当前-上已具有多种形式的的消音器，其原理大多采用多-节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。本新型结构的消音器克服了上述缺点。本型排气消音器系-了-合理的消声原理所设计。高压蒸汽在排气消音器内经-控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，,在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于-值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所是设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达36～42分贝。

2、锅炉过热器安全门排汽消声器（TA系列、过热蒸汽用）

通孔型蒸汽安全阀排汽消声器，蒸汽排气消声器适用于电站锅炉PCV/ERV安全阀(动力释放阀)、锅筒安全阀及过热器安全阀,再热器安全阀等压力装置的安全门。其蒸汽放空既应避免过大的噪声，更应让汽流顺利排出而不影响安全阀的排量、起跳和回座，为此，以往常见的多-节流及小孔喷注的消声降音手段即不宜采用，这种限制历来是安全阀排气消声器的设计难点，也是安全门排气消声器消声效果差的原因。安全阀排汽消声器采用了喷阻抗复合型消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更加强化了抗性和阻性消声降噪机理，达到了更加理想的消声降噪效果。

3、锅炉汽包安全门排气消声器（TA系列、饱和蒸汽用）

重所周知，对于锅炉等热力装置的安全门，其排汽即应避免过大的噪声，更应让汽流顺利排出，为此,以往常见的多-节流及小孔喷注的消声手段应不宜采用，这种限制历来是安全门排气消声器的设计难点，也是安全门排气消声器消声效果差的原因。本实用新型用于安全门的排气消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声机理，达到了理想的消声效果。

4、低压蒸汽排气消声器（TD系列）

各工矿企业使用着大量01.3MPa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助气器、汽轮油泵、锅炉连续排污、定期排污膨胀器等。上述排气消声器的排汽管要求配置结构轻便、安装更方便的消音器。本厂针对不同的消声对象，设计有专用的除氧器系列、背压式汽轮几系列及其它系列产品,可满足用户的要求。上述排气消声器其消声效果能满足《工业企业噪声卫生-》的要求，已在-内获得了-的应用。用于N3型汽轮机，20T/H低压锅炉过热器蒸汽排放。锅炉压力13at，蒸发两20T/H、排汽量10T/H。

5.背压式汽轮机排汽消声器（TDb系列）

汽轮机排汽消声器可用于背压式、抽背、纯凝、抽凝、工业拖动式汽轮机排气消声，该型号排气消声器使用中不仅具备一定的消声能力，更能保证使用中汽轮机压力不升高,该型号排汽消声器经过众多发电厂常期使用，降声效果明显。汽轮机排汽消声器是建立在通孔菱形阻声流原理上制造，消声-管孔为通孔型，以穿孔板为阻性声片，阻声片为声流式结构，是利用菱形弯曲吸声及通道吸声层厚度变化来改善消声性能，不仅消声较高，适应频带宽，气流阻力小，能保证消声效果又保证汽轮机背压不增高。

6.高压除氧器排汽排汽消声器（TDY系列）

低压蒸汽排汽消声器适用于各类低温低压热力装置，如高压除氧器、背压式汽轮机、辅助抽气器、低压蒸汽管线、锅炉连续排污膨胀器、定期排污膨胀器等。上述设备按排汽管要求，配置结构轻便、安装更为方便的排汽消声器。东劢针对不同的消声对象，设计有专用的TDy\PDy型高压除氧器排汽消声器、TDb\PDb型背压汽轮机排汽消声器可满足用户的运行要求。 TD系列低压蒸汽排气消声器我们采用了通孔扩容降压结合阻声吸音的消声原理,其中以通孔扩容降压代替小孔喷注，在结构上确保排汽时顺畅，复合式阻声吸音罩及阻声吸音片的结构能够有效地吸收剩余中高频噪声；PD系列低压蒸汽排汽消声器采用了由金属缠绕通孔扩容降压管及小孔喷射放散壳体构成。扩容降压管将汽流分注，经此噪音衰减并减少声音的再次产生。小孔喷射放散壳体是用不锈钢加工钻孔的具有众多小孔的小孔元件，把具有宽频带的排汽噪声推向人耳不敏感的超高频区域，并加速声音的衰减。

低压蒸汽排气消声器具有以下优点：

1、高压除氧器排汽消声器的消声量能满足《工业企业噪声卫生-》的要求，使出口噪声降低30-36分贝（A声-）；
2、消降噪声同时不影响排汽的流量；
3、高压除氧器排汽消声器的结构轻小，安装方便。

技术参数

排汽消声器系列及外形尺寸技术参数：

1、锅炉点火排汽消声器（TB系列、过热蒸汽用）

型号	类别	外形尺寸			底座螺孔			接管规格	配套汽轮机型号
		总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
		L	L1	D	b	d1	n	d 0 ×δ
TB-39-35/15( 过 )	中压	1556	1356	460	322	20	4	57 × 3.5	N6
TB-39-65/25( 过 )		1848	1648	560	392	20	4	76 × 4	N12
TB-39-100/35( 过 )		1818	1618	675	472	20	4	108 × 4.5	N20
TB-39-130/40( 过 )		1890	1690	675	472	20	4	108 × 4.5	N25
TB-54-35/10( 过 )	次高压	1296	1096	460	322	20	4	57 × 3.5	N6
TB-54-72/25( 过 )		1564	1364	560	392	20	4	76 × 5	N12
TB-100-130/40( 过 )		1854	1654	675	472	20	4	108 × 4.5	N25
TB-100-130/65( 过 )	高压	2142	1942	675	472	23	4	108 × 4.5	N25
TB-100-220/60( 过 )		2142	1942	675	472	23	4	133 × 10	N50
TB-100-220/85( 过 )		2466	2266	675	472	23	4	133 × 10	N50
TB-100--410/100( 过 )		5646	2446	675	472	23	4	159 × 10	N100
TB-140- ( 过 )	超高压	2358	2158	675	472	23	4	133 × 16
TB-140-670/200( 过 )	超高压	2854	2654	805	565	27	4	233 × 16	N200
TB-170-1000/200( 过 )	亚临界	3100	2900	805	565	27	4	133 × 18	N300
TB-28/510-610/40( 过 )	再热器出口	1854	1654	675	472	20	4	133 × 10	N200
TB-39-555-1000/100( 过 )	再热器出口	2646	2446	675	472	27	4	168 × 8	N300

2 、锅炉排气消声器（ TA 系列、过热蒸汽用）
　

型号	类别	外形尺寸			底座螺孔			接管规格	配套汽轮机型号
		总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
		L	L1	D	b	d1	n	d 0 ×δ
TA-39-65/15( 过 )	中压	1334	1334	380	272	20	20	89 × 5	N12
TA-54-75/25( 过 )	次高压	1686	1486	440	314	20	20	108 × 5	N12
TA-100-130/80( 过 )	高压	2610	2360	673	474	23	23	159 × 5	N25
TA-100-220/85( 过 )		2610	2360	673	474	23	23	219 × 6	N50
TA-100-220/125( 过 )		2234	1984	825	579	23	23	273 × 7	N50
TA-100-410/70( 过 )		2076	1876	685	483	23	23	273 × 7	N100
TA-140-420/100( 过 )	超高压	2270	2020	825	579	23	23	273 × 7	N125
TA-140-670/100( 过 )		2270	2020	825	579	23	23	219 × 8	N200
TA-140-670/200( 过 )		2455	2205	1160	810	27	27	273 × 8	N200
TA-170-1000/280( 过 )	亚临界	2960	2710	1310	914	27	27	273 × 14	N300
TA-28/510-670/100( 过 )	再热器出口	2054	1804	785	552	23	23	325 × 13	N200
TA-28/510-670/100( 过 )	再热器出口	2344	2094	935	655	27	27	325 × 18	N300

3 、锅炉汽包安全门排汽消声器（ TA 系列、饱和蒸汽用）
　

型号	类别	外形尺寸			底座螺孔			接管规格	配套汽轮机型号
		总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
		L	L1	D	b	d1	4	d 0 ×δ
TA-39-65/15( 饱 )	中压	1334	1334	380	272	20	4	89 × 5	N12
TA-54-75/25( 饱 )	次高压	1686	1486	440	314	20	4	108 × 5	N12
TA-100-130/80( 饱 )	高压	2510	2260	673	474	23	4	159 × 5	N25
TA-100-220/85( 饱 )		2510	2260	376	474	23	4	219 × 5	N50
TA-100-220/125( 饱 )		2084	1834	825	579	23	4	273 × 7	N50
TA-100-410/70( 饱 )		1976	1776	685	483	23	4	273 × 7	N100
TA-140-420/100( 饱 )	超高压	2120	1870	825	579	23	4	273 × 7	N125
TA-140-670/100( 饱 )		2120	1870	825	579	23	4	219 × 6	N200
TA-140-670/200( 饱 )		2305	2055	1160	810	27	4	273 × 7	N200
TA-170-1000/280( 饱 )	亚临界	2810	2560	1310	914	27	4	273 × 7	N300
TA-32/336-670/200( 饱 )	再热器出口	2160	1910	985	690	27	4	426 × 7	N200
TA-39/336-1000/200( 饱 )	再热器出口	2344	2014	955	655	27	4	325 × 7	N300

4 、背压式汽轮机排气消声器（ TDb 系列）
　

型号	外形尺寸			底座螺孔			接管规格	用途
	总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
	L	L1	D	b	d1	n	d 0 ×δ
TDb-5-20	1600	1400	706	479	20	4	325 × 6	背压、手动及安全门排汽
TDb-5-50	2200	2000	757	532	23	4	377 × 6	背压、手动及安全门排汽
TDb-10-20	1650	1450	706	479	20	4	325 × 7	抽汽、手动及安全门排汽
TDb-10-50	2300	2100	806	566	23	4	426 × 8
TDb-14-20	1700	1500	706	479	20	4	325 × 7
TDb-14-50	2400	2200	806	566	23	4	426 × 8

说明：

1 、表 1 、表 2 、表 3 、表 4 产品外形图均参见图 1 ；
2 、当用户排汽接管规格与表不符时，外形尺寸将与表有所变化；
3 、热力设备之蒸汽排放对象中类繁多，本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的排气消声器。

5 、高压除氧器排气消声器（ TDy ） 　

型号	外形尺寸			底座螺孔				接管规格	用途
	总长	外壳高度	壳体外径	底座高	孔距	孔径	孔数	接管规格
	L	L1	D	L2	a	b	Φ d-n	d 0 ×δ
TDy-6-220/8	1700	100	325	800	100	410	20-4	76 × 4	N50
TDy-6-420/15	1700	100	325	800	100	410	20-4	89 × 4	N100 N125
TDy-6-670/24	1900	100	377	1000	120	460	20-4	133 × 4.5	N200
TDy-6-1000/35	2000	150	402	1000	140	500	20-4	159 × 4.5	N300,N600

抗喷阻型排气消声器在火力发电厂中的应用

序号	排汽消声器用途	蒸汽性质	排汽消声器型号示例
一	锅炉
1	过热器安全门	过热蒸汽	TA-100-20/85
2	过热器点火排汽	过热蒸汽	TB-100-410/100
3	汽包安全门	饱和蒸汽	TA-100-410/70
4	再热器热段安全门	过热蒸汽	TA-28/540-670/100
5	再热器手控排汽	过热蒸汽	TB-28/540-670/40
6	再热器冷段安全门	饱和蒸汽	TA-32/336-670/200
二	除氧器热水箱
1	除氧器安全门	饱和蒸汽空气混合物	TDy-6-220/8
2	除氧器安全门	饱和蒸汽	TDy-6-220/40
3	热水箱安全门	饱和蒸汽	TDy-6-220/40
三	锅炉排污
1	连续排污扩容器安全门	饱和蒸汽	TD-10-20
2	定期排污手控排汽	饱和蒸汽	TD-10-20
四	背压式汽轮机
1	抽汽安全门	过热蒸汽	TDb-14-50
2	背压安全门	饱和蒸汽	TDb-5-20
3	背压手控排汽	饱和蒸汽	TDb-5-20
五	汽轮机
1	射抽排汽	湿汽空气混合物	TD-1-0.5
2	汽轮油泵排汽	湿饱和蒸汽	TD-10-0.5
3	启、停机疏水排汽	湿饱和蒸汽	TD-10-20
