汽液两相流液位自动疏水调节器介绍：

汽液两相流液位自动调节器是广泛应用于电力系统中的高、低压加热器、轴封加热器、锅炉连排及汽包、热网加热器等需要液位控制的设备。汽液两相流自调节液位控制装置是依据汽液两相流原理，在原有两相流疏水控制器的基础上由本公司推出的全新一代产品。已获国家专利的最新一代技术产品。广泛适用于电力、化工、石油、冶金等企业的各类热交换器、扩容器的液位控制，以达到设备安全运行和节能降耗的目的，是传统疏水调节器的更新换代产品。传统的浮球式、气动式及电动式控制水位装置由于执行机构复杂，动作频繁，经常造成卡涩、泄露，无水位运行，疏水管道冲蚀严重等问题。因而故障率高，可靠性差，不但检修维护工作量大，而且降低了汽轮机效率，影响机组经济性。而汽液两相流自调节液位控制装置的投入使用，则有效地解决了这个问题。它利用“汽液两相流”原理，连续自动调节水位，摈弃了传统水位控制器的机械运动部件和电气控制元件，本身无任何运动部件，很好地克服了传统水位控制器的常发故障，使水位控制的难题得到了较好的解决。因构思新颖，原理先进，结构简单实用而受到广大用户的好评。汽液两相流液位自动疏水调节器经过大量的工业性应用，效果很好，并通过鉴定验收。专家一致认为：“汽液两相流液位自动疏水调节器构思新颖，工作原理简单，自调节能力强，液位控制稳定。装置体积小，部件少、结构和系统简单。无机械运动部件，无电气元件，因而其可靠性、安全性尤为突出。安装容易，特别适用于老设备水位自控装置的改造，也适用于腐蚀环境和介质，具有广泛的应用前景”。“有显著节能降耗的经济效益”，“技术先进可靠，优于国内其他液位自控装置”。

汽液两相流自调节液位控制器（疏水器）技术特性：

1 液位自调节稳定。由于疏水器装置可实现机组各工况下液位自动连续调节，故液位处于相对稳定状态。

2 疏水器安全可靠性高。无任何机械活动部件及电动传动控制系统，可靠性，安全性尤为突出。

3 疏水器寿命长。阀芯采用优质不锈钢材料，高温下耐腐蚀，可满足设备长期运行。

4 疏水器免维护。一经安装使用基本无需维护。

突出优势

汽液两相流液位自动疏水调节器优点：

汽液两相流自调节液位控制器自动调节器适用于电力行业的高、低压加热器、连续排污扩容器、生水加热器、热网加热器压力容器等压力容器的水控制；亦适用于石油、化工和钢铁行业的各类容器的水位控制。汽液两相流自调节液位控制器构思新颖、工作原理先进、自调节能力强、液位控制稳定；无机械运动部件、无电气元件、部件少、体积小，因而结构和系统简单、容易安装、性能安全可靠。应用新型汽液两相流自调节液位控制器，现场检修和运行维护工作量大幅度下降，节省检修费用，降低了劳动强度。其次，由于新型汽液两相流自调节液位控制器没有气动和电动热工控制系统及复杂的热工附属设备，从而减少了维护人员，大大提高了设备的运行管理水平。用户称其为免维护设备。

汽液两相流自调节液位控制器（疏水器）构造及工作原理：

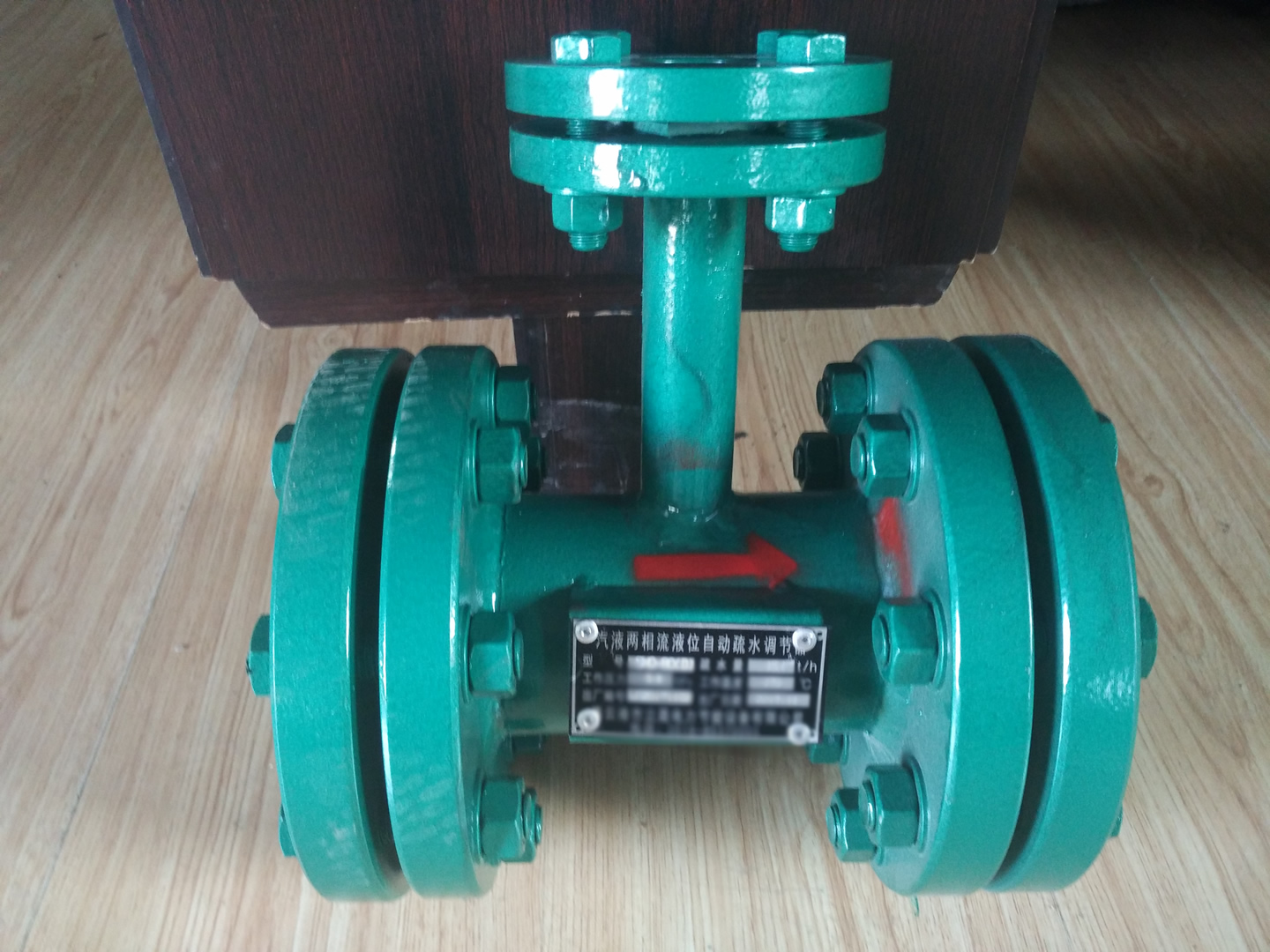

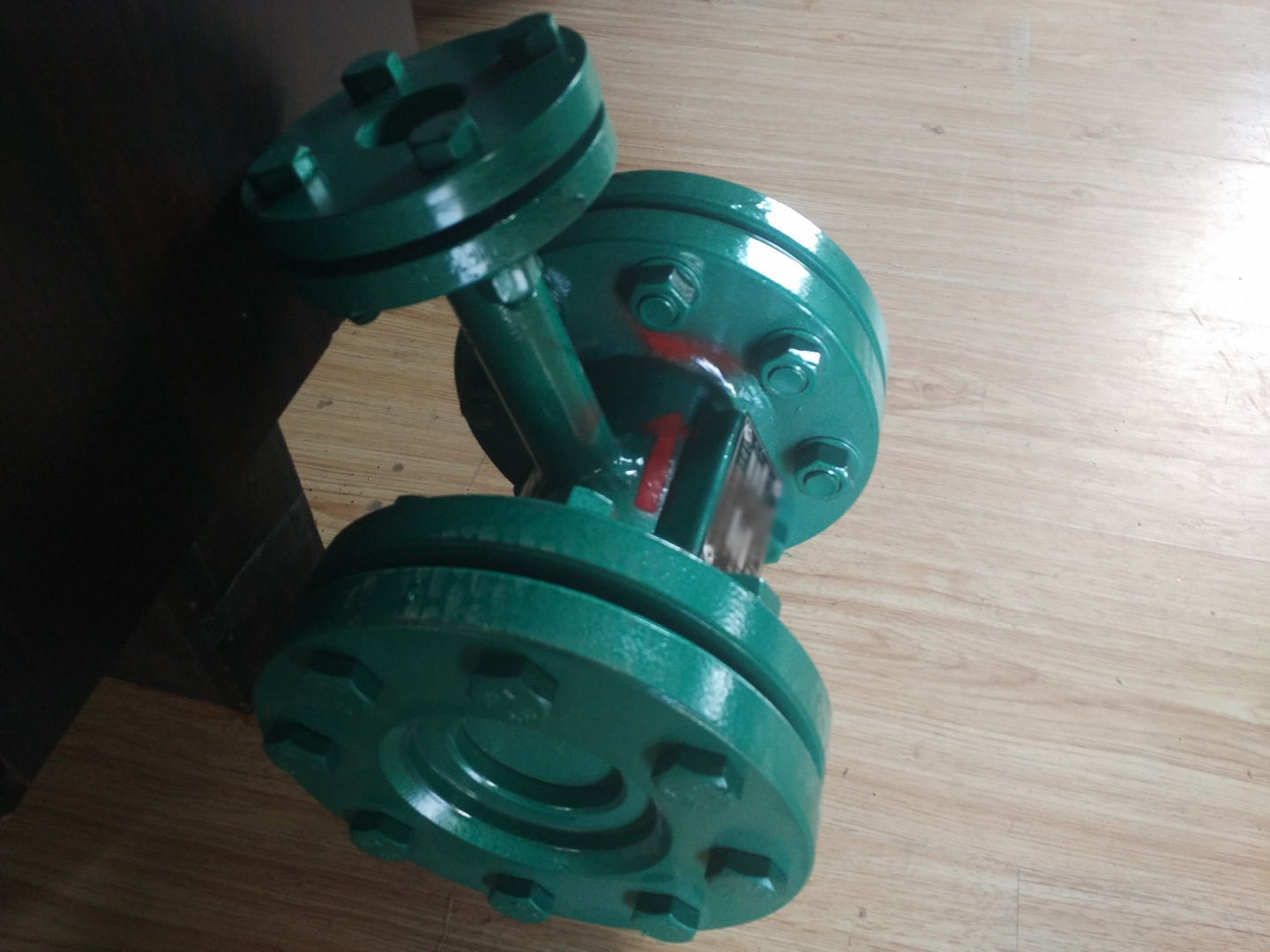

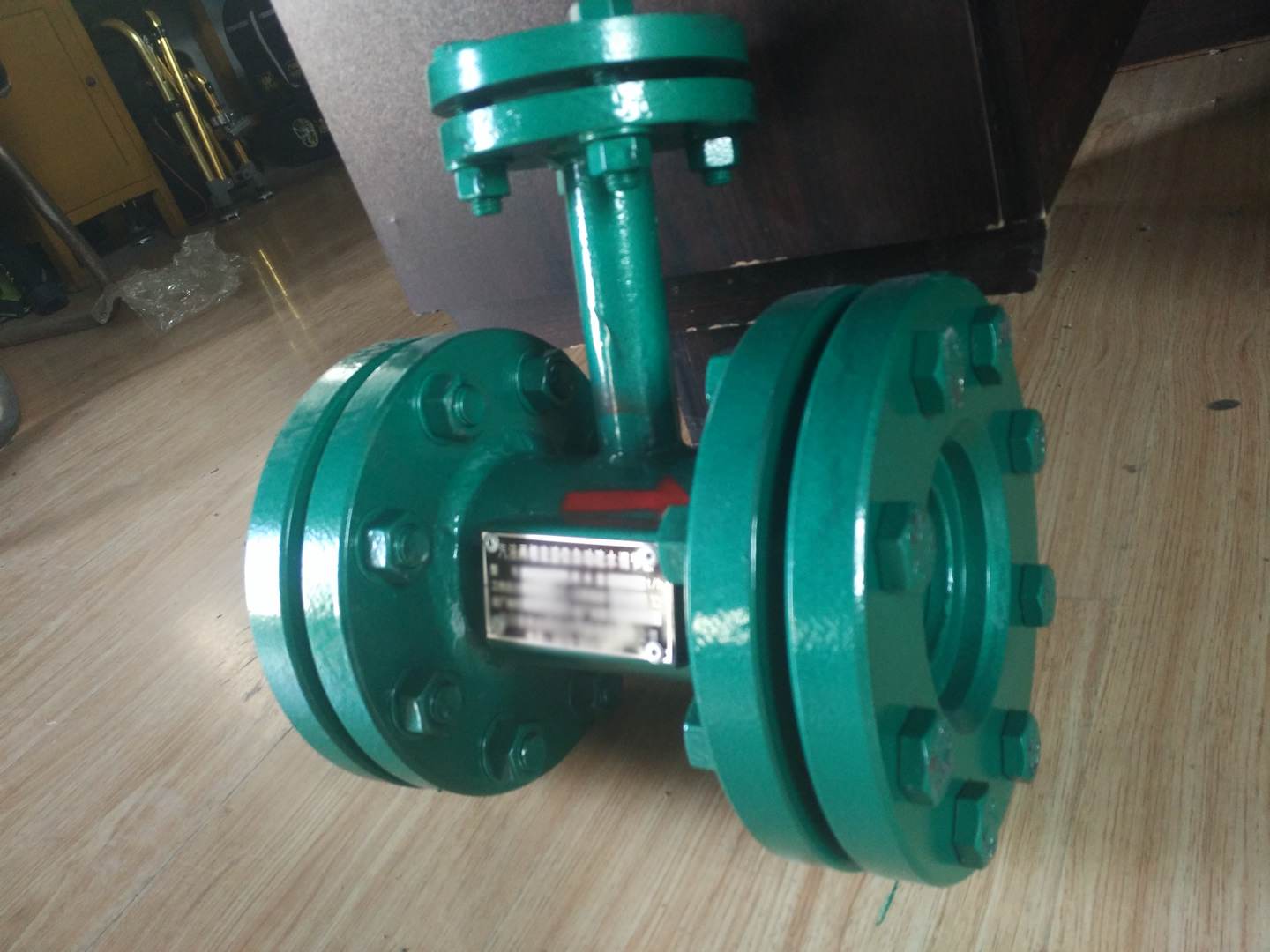

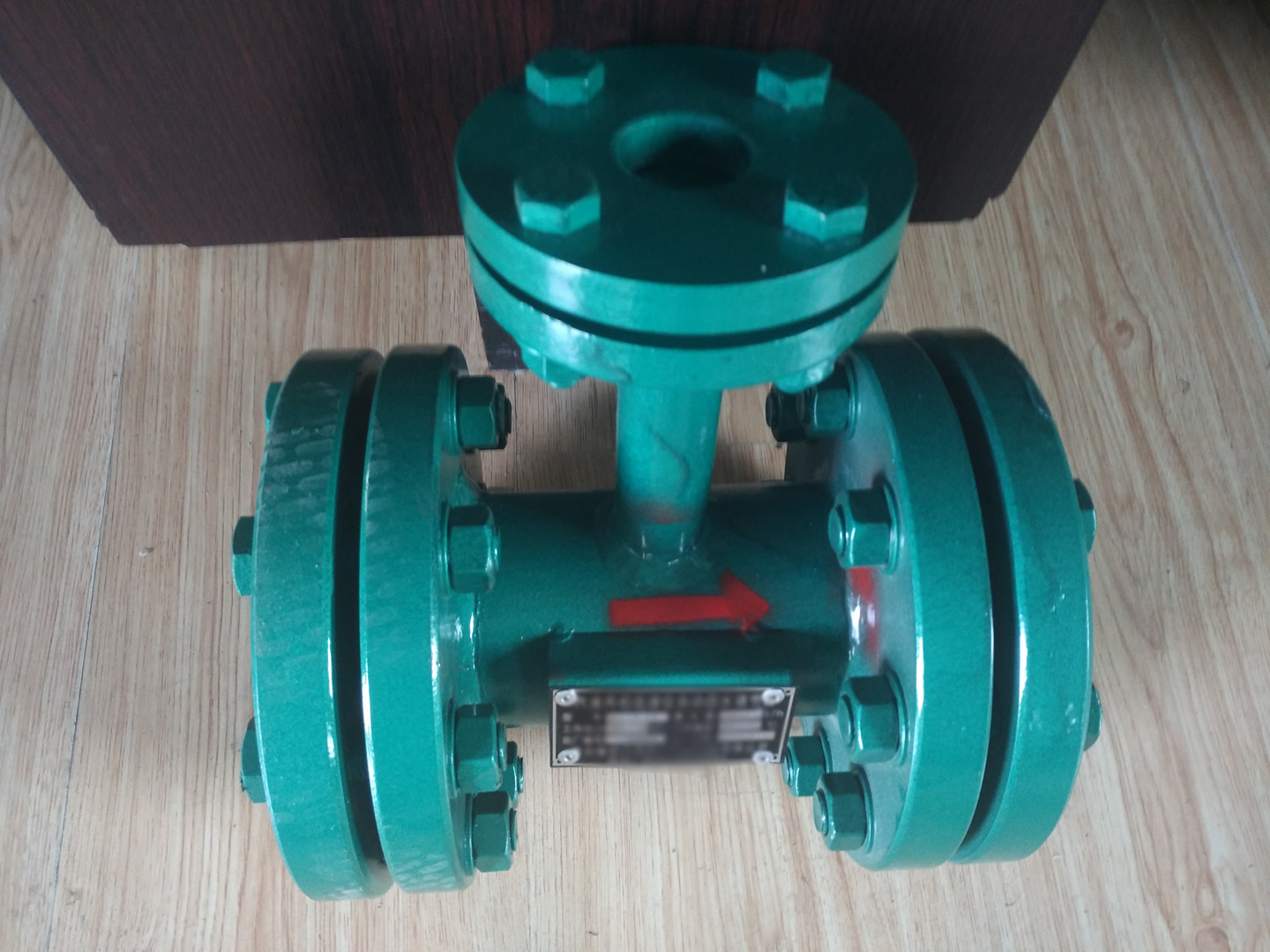

汽液两相流液位自动疏水调节器构造：

汽液两相流液位自动疏水调节器由传感器 （信号筒﹚和控制装置两部分构成。

传感器的作用：发送容器内水位信号和变送调节用汽或液体量。

控制装置：控制容器内的水位。

汽液两相流液位自动疏水调节器工作原理：当加热器的水位上升时，液位传感器发送容器内气量减少信号，使流过控制装置的汽量减少，出口疏水量增大，加热器内的水位随之下降。反之亦然。由此实现了加热器水位的自动控制。

汽液两相流自调节液位控制装置的特点如下：

1、实现自动连续调节，自调节能力强，液位相对稳定。

2、汽液两相流液位自动疏水调节器无任何运动部件，无机械及电气传动装置，设计原理先进，可靠性好，不受外界干扰，抗干扰能力强，安全性能高。

3、汽液两相流液位自动疏水调节器采用全封闭结构、产品无泄漏。 结构和系统简单，易于现场维护和检修。满足设备长期运行需要。

4、汽液两相流液位自动疏水调节器易于安装、施工，改造旧有设备容易，并结合现场实际设计。 阀芯采用不锈钢制造，防腐，防磨性能好，使用寿命长。

5、价格低于或接近传统液位调节器，远远低于国外同类型疏水器。

汽液两相流自调节液位控制器（疏水器）适 用 范 围：

汽液两相流自调节液位控制装置适用于电力行业的高、低压加热器，连续排污扩容器；热网加热器、轴封加热器等压力容器的水位控制 化工行业的反应釜、闪发罐、闪发槽液位控制。同时适用于石油、钢铁冶金等部门的各类容器的液位控制。用户反映应用汽液两相流自调节液位控制装置后，现场检修和运行维护工作量大幅度下降，节省检修费用，降低了劳动强度。其次，由于汽液两相流自调节液位控制装置没有气动和电动热工控制系统及复杂的热工附属设备，从而减少了维护人员，大大提高了设备的运行管理水平。用户称其为免维护设备。火电厂加热器的常规水位控制器故障频繁，现场使用疏水器装置后上述问题得到很好地解决，节约了大量的能源，其社会效益和经济效益显著。

汽液两相流自调节液位控制装置节能效果分析计算：

为分析技术的节能效果，我们可通过以下发电厂的加热器不同水位状态进行理论计算和比较。 以N100-90/535G型发电机组倒立螺旋管式JG-350-6高压加热器为例： 传热面积F=350M2 传热系数K=3400w/m2℃ 水平均比热容Cw=4.6KJ/kg℃ （一）分别计算不同水位状态下： 给水出口温度t2=？ 疏水出口焓H2=？ 1、汽液两相流自调节液位控制器（疏水器）正常水位状况 （1）H2=1008.4KJ/kg：（按蒸汽压力Ps=3.00Mpa查汽水性质图表得出） （2）t2由公式t2=Ts－(Ts－t1)e-NTV 其中：Ts =233.84℃→蒸汽饱合温度（查表） 传热单元数NTV=KF/ (G (1000×Cw)) =3400×350/108.3(1000×4.6) =2.3886 t2=233.84－(233.84－198.7)e-2.3886 =230.54 (℃) 2、汽液两相流自调节液位控制器（疏水器）低、无水位状况 此时，疏水管内为严重的汽、液两相流状况，若流失蒸汽比例假设r=10%考虑，其它参数变化忽不计。 （1）H'2 查汽水性质表H2汽=2801.9KJ/kg（饱合蒸汽焓）；H2水=1008.4KJ/kg（饱合水焓） H'2 = r×H2汽 + (1－r)×H2水= 0.1×2801.9 + (1－0.1)1008.4= 1187.75(KJ/Kg) （2）t'2 由Q = G×Cw (t2－t1)×1000 得t'2 = [Q/×(Cw×1000)]+t1 其中Q=D (H1－H'2)×1000=6.031(3212.322－1187.75) = 12.21×1000(kw) 则t'2= [12.21×1000/(108.3×4.6)] + 197.90 = 222.41(℃) 3、汽液两相流自调节液位控制器（疏水器）比较结果 （一）正常水位状态比低、无水位状态下 给水温度提高和zt=230.54－222.41=8.13(℃) 能量损失降低Q=D (H'2－H2) = 6.031(1187.75－1008.4) = 1081.66(KJ/s) （二）节能效果分析 单台加热器节能计算 根据以上结果，如该高加每年按8000小时运行计算，加热器正常水位运行比低、无水位运行可减少能量损1081.66×8000×3600=31151808000(KJ) 折算为标准煤6000Kar/Kg 年节煤31151808000/ (6000×4.18) =1242.10（吨） 每吨煤按300.00元计算 年节资1242.10×300.00 = 37.26（万元） 每度电可节煤1242.10×1000000 /(100000×8000)=1.5526（克）

技术参数

汽液两相流自调节液位控制器疏水器订货须知：

1.用户提供配用汽液两相流装置用于何种设备，及有关压力、温度出口管径等参数。

2.提供各连接系统法兰，接管具有尺寸

3.加热器蒸汽压力（ MPa ）：

4.加热器蒸汽温度（ ℃ ）：

5.加热器蒸汽流量（ t/h ）：

6.加热器疏水量（最大时 t/h ）：

7.加热器疏水管直径（ mm ）：

8.末级高加疏水至除氧器高度（ m ）：

9.除氧器压力（ MPa ）：

汽液两相流,汽液两相流疏水阀，汽液两相流自调节液位控制器，自调节液位控制装置,两相流自调节液位控制器产品规格型号

规格型号	接 管 通 径	适 用 机 组	阀芯材质
YWQ-50	DN50	100MW以下	1Cr18Ni9Ti
YWQ-80	DN80	100MW以下
YWQ-100	DN100	100MW以下
YWQ-125	DN125	100MW-200MW
YWQ-150	DN150	100MW-200MW
YWQ-200	DN200	300MW
YWQ-250	DN250	300-600MW



注意：以上产品技术参数仅供参考以实际设计为主
