汽水热交换器|水水热交换器|管壳式热交换器

汽水热交换器|水水热交换器|管壳式热交换器

【规格型号】:HR-(10~80) 【换热管采用不锈钢管】:304不锈钢管材质
应用领域

汽水热交换器是利用废气废水的热量来加热冷却水的一种换热设备。主要用于电厂站化工锅炉的工业废汽废水余热回收及石油化工环保服务行业,轻工业等汽液换热及液液换热(水水换热,液水换热)。

材质结构:

水水热交换器主要由包括外壳、进水口、出水口和蒸汽进口、法兰等,材质为碳钢。管程:304材质不锈钢管换热管。配件有:压力表、截止阀等结构组成。

全国24小时销售热线:

0518-8537 0171

汽水热交换器简介:

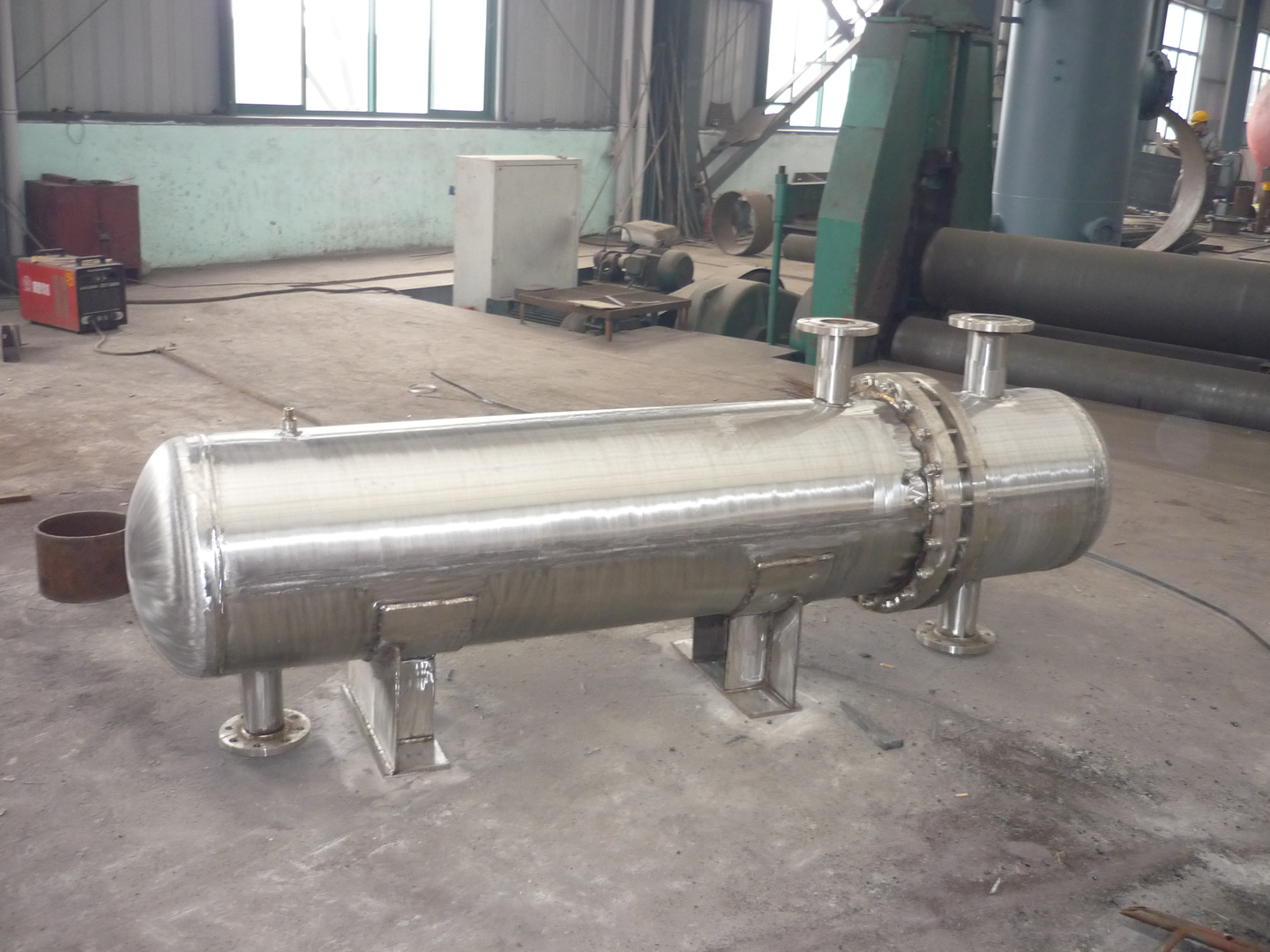

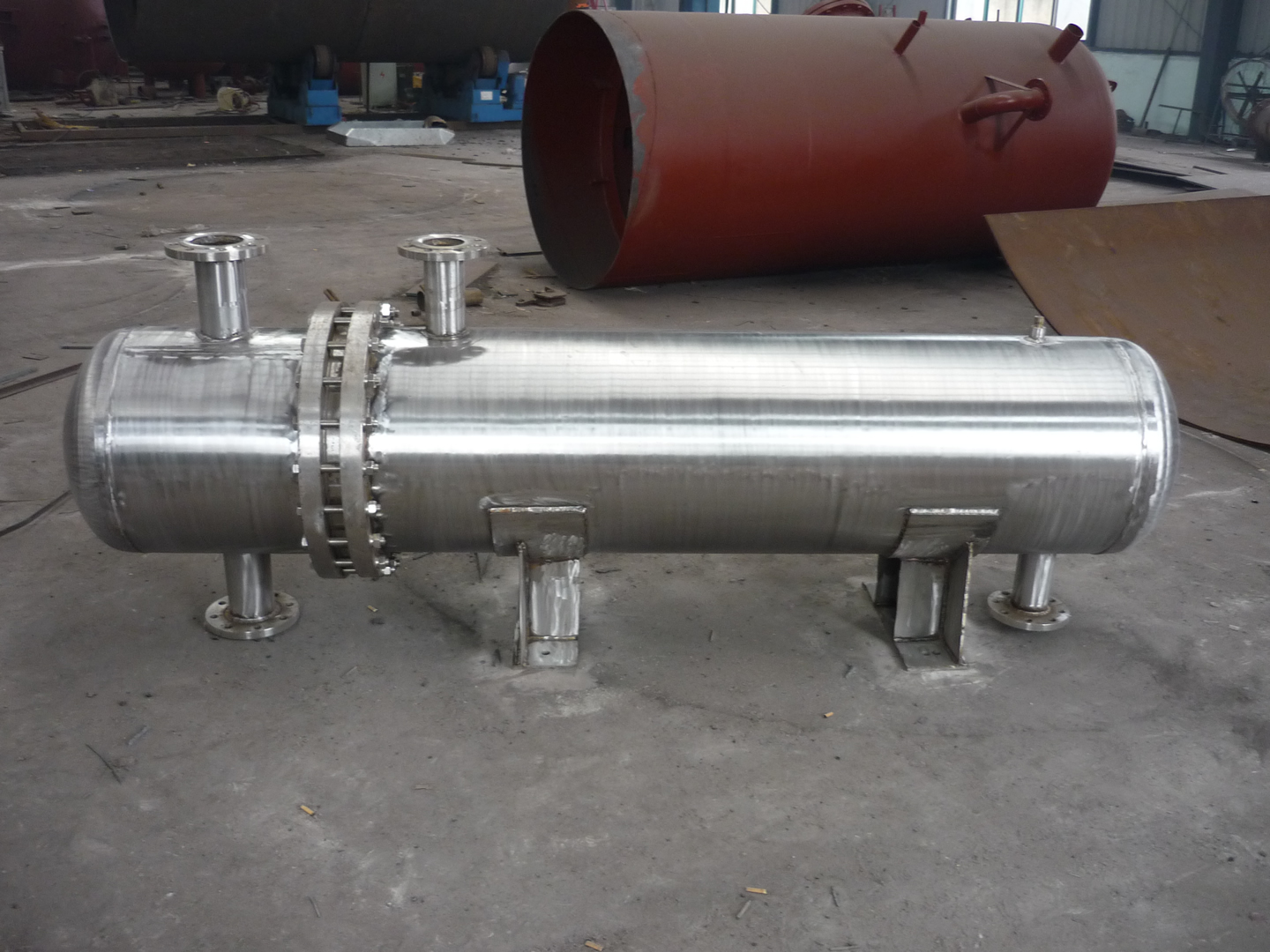

HR高效型汽水热交换器(又称水水热交换器及液水热交换器)是利用废气废水的热量来加热冷却水的一种换热设备。

汽水热交换器结构组件:

加热水由管箱的一侧进入水水热交换器经过由高效304材质不锈钢管换热管组成的换热面,共四个流程将热量传送给被加热水,使被加热水达到所要求的温度。壳程材质:碳钢或不锈钢材质,管程材质:不锈钢管,铜管或钛管等,根据水质的要求来选择所使用的管材。汽水热交换器主要由包括外壳、进水口、出水口和蒸汽进口、法兰等,材质为碳钢。管程:304材质不锈钢管换热管。配件有:压力表、截止阀等结构组成。

水水热交换器应用:

汽水热交换器是利用废气废水的热量来加热冷却水的一种换热设备。主要用于电厂站化工锅炉的工业废汽废水余热回收及石油化工环保服务行业,轻工业等汽液换热及液液换热(水水换热,液水换热)。

汽水热交换器水水热交换器列管式热交换器管板式热交换器生产厂家

突出优势

水水热交换器特点:

可用于众多领域介质热交换处理,蒸汽与水热交换,液体与水热交换,油与水热交换等等。汽水热交换器又称列管式热交换器或管板式热交换器,还有板式热交换器,但是列管式热交换器比较板式热交换器容易清理内部沉积的废物。

汽水热交换器订货注意事项:

a、订购设备时应在合同中注明是否需要配件,若未注明将视为不配附件,只供本体.

b、表中所列参数只供参考,订货时可根据用户具体要求进行设计调整.

工作原理

水水热交换器工作原理:

汽水热交换器的传热方式是属于热传导,热量从物体内温度较高的部分传递到温度较低的部分或者传递到与之接触的温度较低的另一物体的过程称为热传导,简称导热。这一过程中,物体各部分之间不发生宏观上的相对位移。水水热交换器就是高温的水把热量传递给低温的水的设备。

技术参数

HR高效型水水热交换器及汽水热交换器技术特性:

项目\型号规格 HR-10 HR-20 HR-35 HR-50 HR-80
管程(被加热水侧) 工作压力MPa 0.588
工作压力MPa 0.588
设计温度℃ 100
进/出口温度℃ 40/50
流量t/h 50 100 200 300 400
壳程(加热水侧) 设计压力MPa 0.588
工作压力MPa 0.02
设计温度℃ 200
进/出口温度℃ 104
不锈钢管换热管 不锈钢管材质 304
不锈钢管规格 Φ16×1
不锈钢管长度 1585
换热面积m² 10 20 35 50 80
设备重量t/h 750 919 1334 1836 2617

HR高效型水水热交换器及汽水热交换器主要接管表:

序号 型号规格 被加热水进口A 被加热水进口B 被加热水进口C 被加热水进口D
1 HR-10 PN1.0 DN80 PN1.0 DN80 PN1.0 DN65 PN1.0 DN65
2 HR-20 PN1.0 DN100 PN1.0 DN100 PN1.0 DN80 PN1.0 DN80
3 HR-35 PN1.0 DN150 PN1.0 DN150 PN1.0 DN100 PN1.0 DN100
4 HR-50 PN1.0 DN200 PN1.0 DN200 PN1.0 DN150 PN1.0 DN150
5 HR-80 PN1.0 DN250 PN1.0 DN250 PN1.0 DN150 PN1.0 DN150

HR高效型水水热交换器及汽水热交换器设备附件:

对应型号设备附件参数 HR-10 HR-20 HR-35 HR-50 HR-80
压力表 Y-100,Φ100 P0.245 2.5级
数量 1 1 1 1 1
截止阀 J11T-16 PN1.57 DN15
数量 2 2 2 2 2
