吹管消声器

吹管消声器

【消声器型号】: PG(200~1100)【消音器适用机组】(6~300)-(20~1000)
应用领域

吹管消声器可用于消除锅炉、管道在吹管时产生的噪声最佳设备,例如:在火力发电机组完成安装或恢复性检修,投入运行前,为了确保机组的安全经济运行

材质结构:

吹管消音器可以看着是管道的一个组成部分,在内部作声学处理后,可减弱噪音的产生与传播,蒸汽吹管用消声器的设计不能只单纯考虑降声效果,应首先要满足蒸汽吹管的需要,即保证最高的流速、最小的阻力、最大的动量为前提,然后以降压

全国24小时销售热线:

0518-8537 0171

吹管消声器介绍:

吹管消声器可用于消除锅炉、管道在吹管时产生的噪声最佳设备,例如:在火力发电机组完成安装或恢复性检修,投入运行前,为了确保机组的安全经济运行,必须进行蒸汽吹管来清除过热器与再热器系统管道内部的锈皮、焊渣以及其它杂物,在高温汽流的裹胁冲刷下,经过多次冲管安全收集排除。在吹管的同时,强大的汽流从管口中喷出,由于汽流冲击和剪切管口周围的空气,产生高达160db(A)以上的噪声,严重影响数平方公里范围内居民的正常生活和身心健康,对环境造成污染,以及被汽流裹胁出杂物对人的安全和设备安全构成威胁。为了解决以上问题,我们研究制造了吹管消声器。


吹管消声器

吹管消声器厂家

吹管消声器生产厂家

专卖吹管消声器

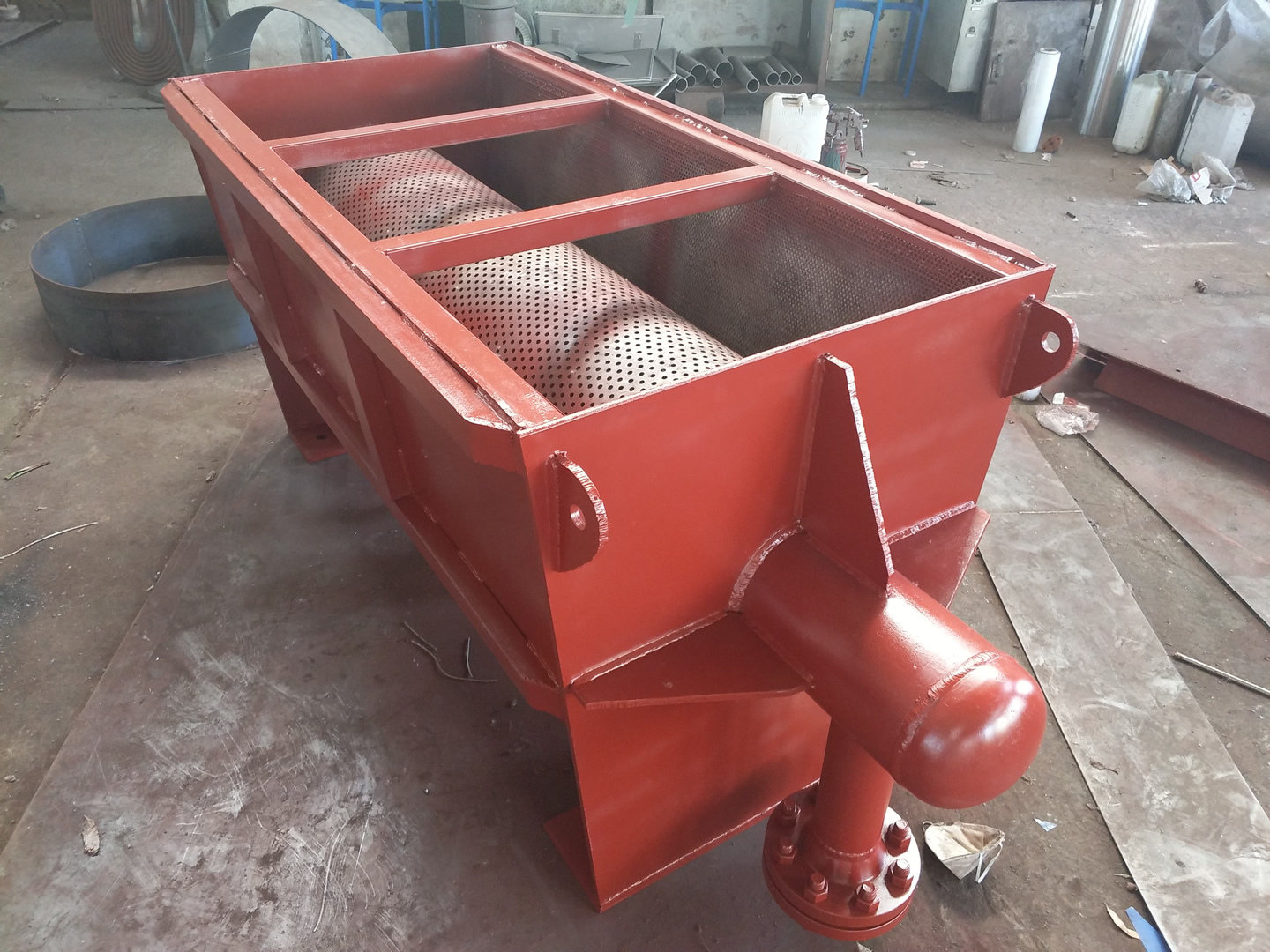

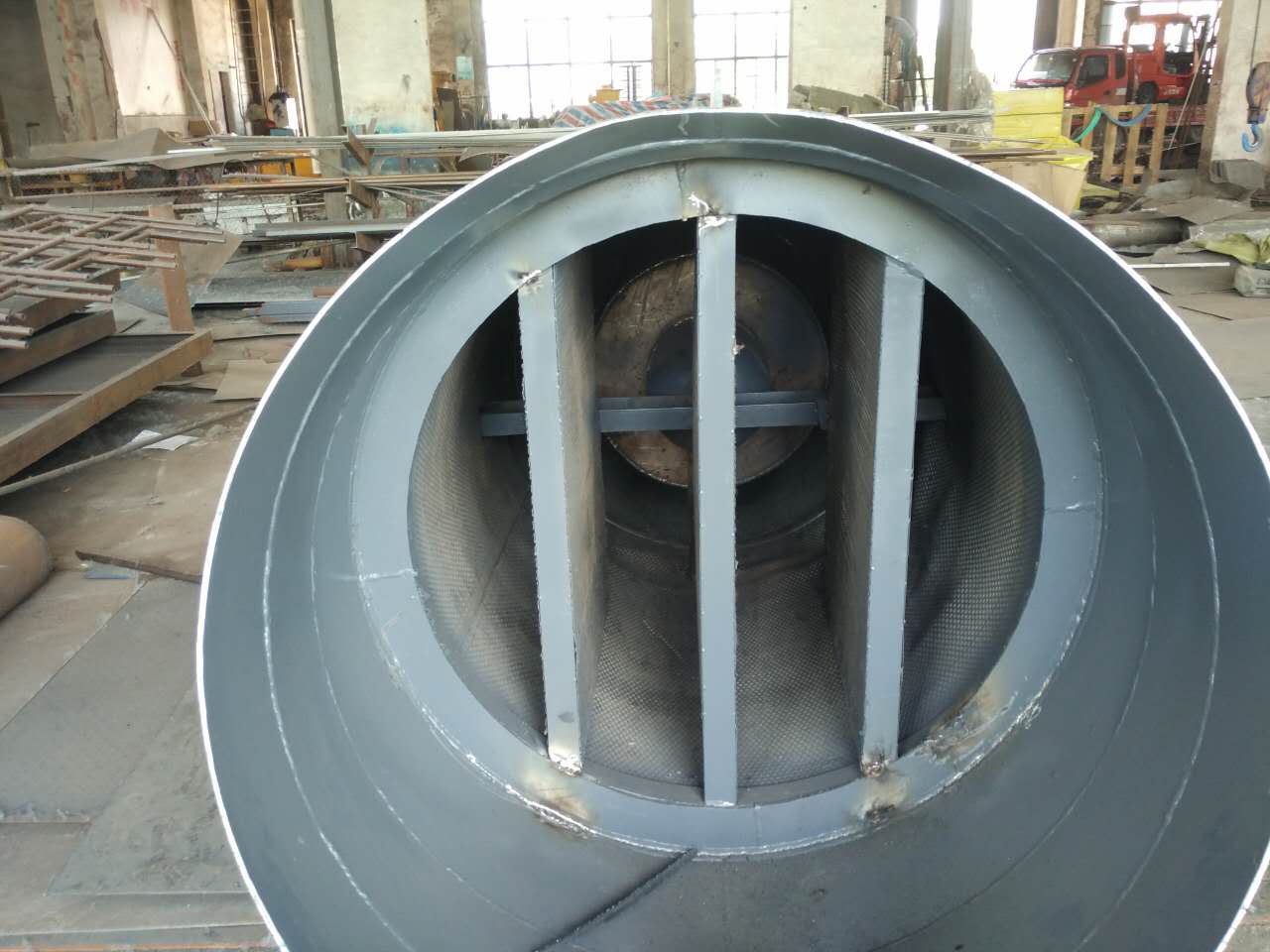

吹管消声器半成品

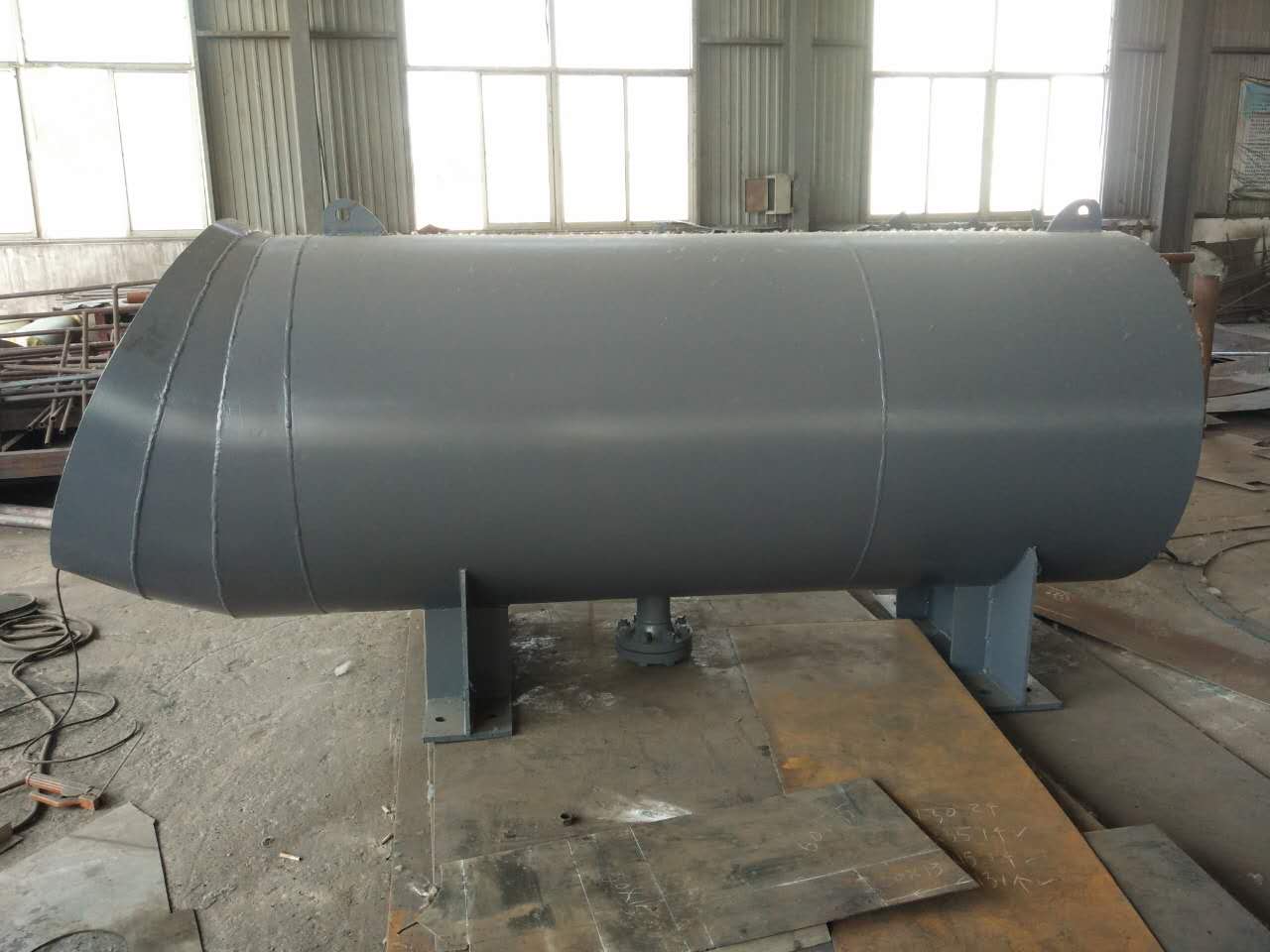

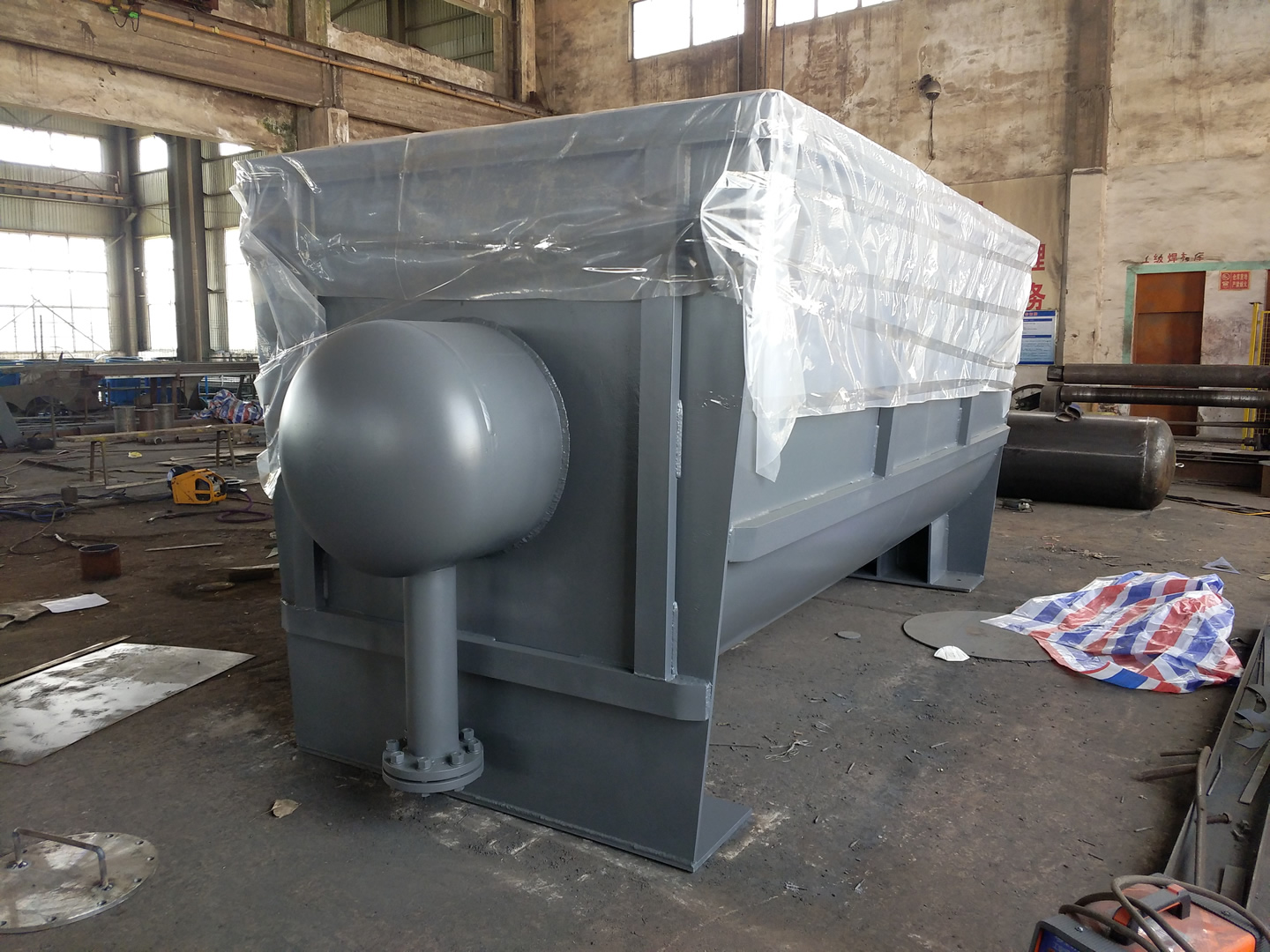

吹管消声器成品展示

吹管消声器制造厂家

吹管消声器研究:

吹管管道复杂,使其管道系统中蒸汽参数的确定是一个复杂问题,加之管道内蒸汽流速很高,且高速气流夹杂大量锈皮,焊渣以及其它工业垃圾,要达到一定的降噪效果,对消声器的设计和制作提出了非常高的要求。经过多年的研究和实际制作经验,我公司生产的吹管消声器已经是一个成熟的产品,能承受各种工业垃圾的猛烈撞击,并顺利排出。

吹管消声器用途:

在火力发电机组完成安装或恢复性检修,投入运行前,为了确保机组的安全经济运行,必须进行蒸汽吹管来清除过热器与再热器系统管道内部的锈皮、焊渣以及其它杂物等工业垃,所以必须采用吹管消声器 。

吹管消声器各类型外形结构:

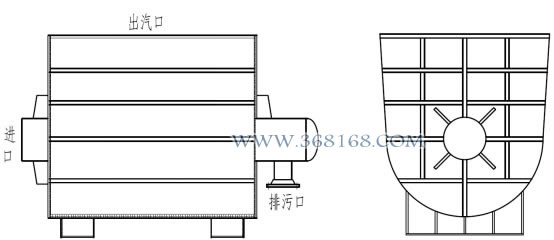

(1)箱式吹管消声器结构分为上部排汽和前部出汽,上部排汽型为箱体结构,前部出汽型为圆形结构,结构形式见示意图。
吹管消声器结构简图

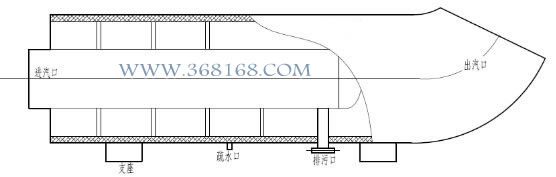

(2)管式吹管消声器靠弯头前部出汽,结构形式见示意图。
吹管消声器结构形式示意图

突出优势

吹管消声器突出优势:

随着电力行业的高速发展,机组容量不断增加,在火力发电机组安装投运前,为了确保机组的安全经济运行,必须对主蒸汽管道、过热器等管道等进行吹道,使管道内大量的铁锈皮,焊渣、氧化铁以及其它杂物,在高温汽流的裹胁冲刷下,经过多次冲管能够安全地收集排除。在吹管的同时,强大的汽流从管口中喷出,由于汽流冲击和剪切管口周围的空气,产生高达160db(A)以上的 噪声 ,严重影响数平方公里范围内居民的正常生活和身心健康,和对环境造成污染,以及被气汽流裹胁出 的杂物对人的安全和设备安全构成威胁。为了解决以上问题,达到降低噪声,收集杂物等工业垃圾的功能,我公司经过多年实践研究,特推出锅炉吹管消声器。

吹管消声器技术特点 :

(1)吹管消声器的消声量大,降噪可达25dB-30dB(A)。
(2)吹管消声器能承受各种工业垃圾的猛烈撞击,并顺利排出,在恶劣的工作条件下也能正常工作,且不影响吹管道的蒸汽流量。
(3)吹管消声器可适用于多种吹管方式,稳压吹管、降压吹管、加氧吹管。
(4)吹管消声器安装方便(一般需特定地基水平安装),分室内和室外吹管。
(5)吹管消声器壳体的支座及和壳体的连接部件有足够的刚度和强度,结构设计合理,并能承受排汽反力、热胀推力、力矩以及夹带杂物的高速气流引起的振动力等各种附加力。

吹管消声器突出点:

1、吹管消声器进口部、一级节流筒选用材料:0Cr18Ni9,二级节流筒、外壳选用材料:20g或16MnR或采用不锈钢材质,可选择。
2、吹管消声器适用于恶劣的工作环境,工作介质中可含水、铁质杂物(颗粒度可达∮30mm)、工程遗留物。
3、吹管消声器降噪量可达20dB~40 dB(A)。适用于(吹管方式):稳压吹管、降压吹管、加氧吹管。
4、在设计、制造吹管消声器时必须参照执行GB150-1998《钢制压力容器》技术规定。为确保消声器安全使用,消声器在结构上必需制定和满足强度、差胀、位移、疏水、锈蚀余量和防被块状杂物击伤的措施和要求。消声器制造质量应由设计和主管机构的专业人员进行监督检查。

工作原理

吹管消声器工作原理:

1、吹管消声器采用多级降压、控流、抗喷阻,吸音复合组合,具有宽频带消声特点,在结构上更强化了抗、喷阻消声机理,达到了理想的消声效果。
2、被吹管道内的杂物工业垃圾,在高温蒸汽的高速裹胁冲刷下,经过撞击,收集于排污段。
3、采用喷水装置达到减温,减压作用。
4、吹管消声器根据不同的压力、温度,选用不同的耐温、耐压材料。
5、吹管消声器结构紧凑安全可靠。
6、吹管消声器消音量:≥35dB(A)

吹管消声器检验制作标准:

a) 按《钢制压力容器标准》制作
b) 检验按GB12349-94标准执行和《电力建设施工及验收技术规范》DCT5047-95中规定执行
c) 按《火电机组启动蒸汽吹管手则》1998版执行
d) 焊接工艺按《焊接工艺评定》执行
e) 按《火电工程调整试运质量检验及评定标准》执行
f) 按DT/L852-2004《锅炉启动调试手则》执行


吹管消音器主要需求参数:

1、压力: Mpa
2、温度: ℃
3、排汽量: T/H
4、消声量: 35dB(A)
5、口径: mm
6、压阻: ≤800Pa

技术参数

吹管消声器规格:

根据用户提供口径,进行设计。

吹管消声器订货须知:

在订购吹管消声器时须提供下列资料:

1、吹管气体压力温度。
2、吹管通径、壁厚。
3、排放量。

吹管消声器特别说明:

我单位生产的大型吹管消声器已成功用于30-100万机组,生产吹管消声器必须具有有大型卷板机(可以卷40mm)、探伤设备、大型钻床、合金钢板焊接热处理设备、焊条烤箱等必须设备。

吹管消声器供货范围:

吹管消声器供货范围为整体出厂。

吹管消声器参数型号:

消声器型号

消音器适用锅炉参数

吹管消声器规格及特性

排汽压力MPa

温度℃

适宜机组MW

排量t/h

总长 mm

排汽管径mm

消声量dB(A)

PG-200

0.1-12

0-540

6-20

150

2200

200

25-35

PG-300

10-30

200

2800

300

PG-400

20-50

300

3500

400

PG-500

30-100

400

3800

500

PG-600

50-200

800

4000

600

PG-700

100-300

1000

4580

700

PG-800

200-600

1500

4880

800

PG-900

300-600

1800

5890

900

PG-1000

300-1000

2300

6350

1000

PG-1100

300-1000

2500

6500

1100
