蒸汽消声器

蒸汽消声器

【型号】:TB,TA,TDD 【消声量】:可达36~42分贝
应用领域

广泛用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放,使之达到工业企业噪声标准要求。

材质结构:

优质消音棉,筒体材质碳钢,全不锈钢材质延长使用寿命。

全国24小时销售热线:

0518-8537 0171

蒸汽消声器几种形式:

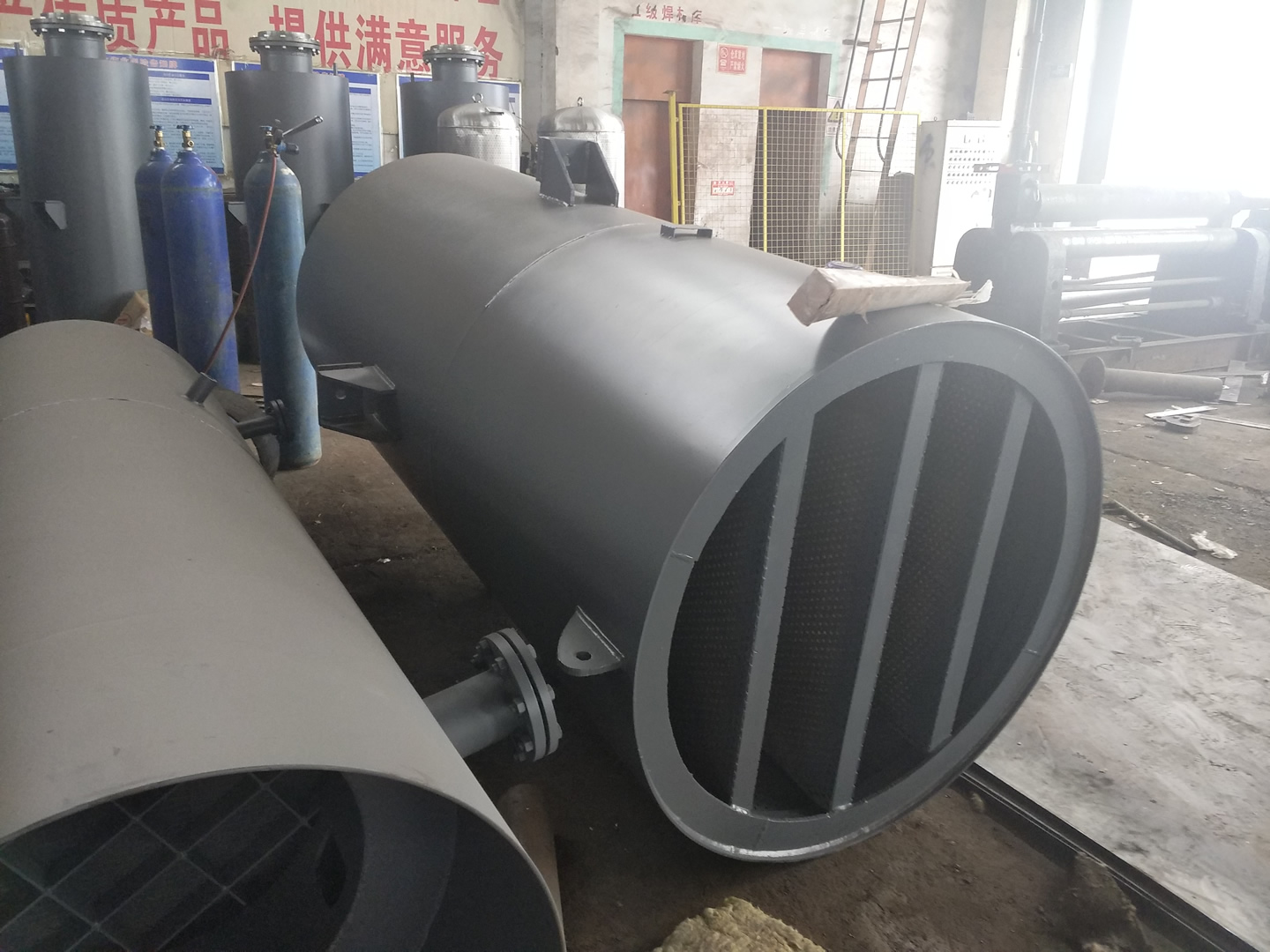

1、锅炉点火排汽消声器(TB)型


为抑制高压汽流排放噪声,当前世界上已具有多种形式的消声器,其原理大多采用多级节流降压,由于其结构复杂、重量大、难以解体检修,因而限制了其应用范围。本新型结构的消声器克服了上述缺点。 本型排汽消声器系综合了最合理的消声原理所设计。高压蒸汽在排汽消声器内经一次控流后进入降压体经大容积扩压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸原因,使噪声仍然高于标准值。为此,在降压体外设计了一只双层结构的阻声罩,它系根据降压体所发出的剩余噪声的频谱特性所是设计,用以有效地吸收剩余噪声。当用户按要求安装后,总消声量要达36~42分贝。

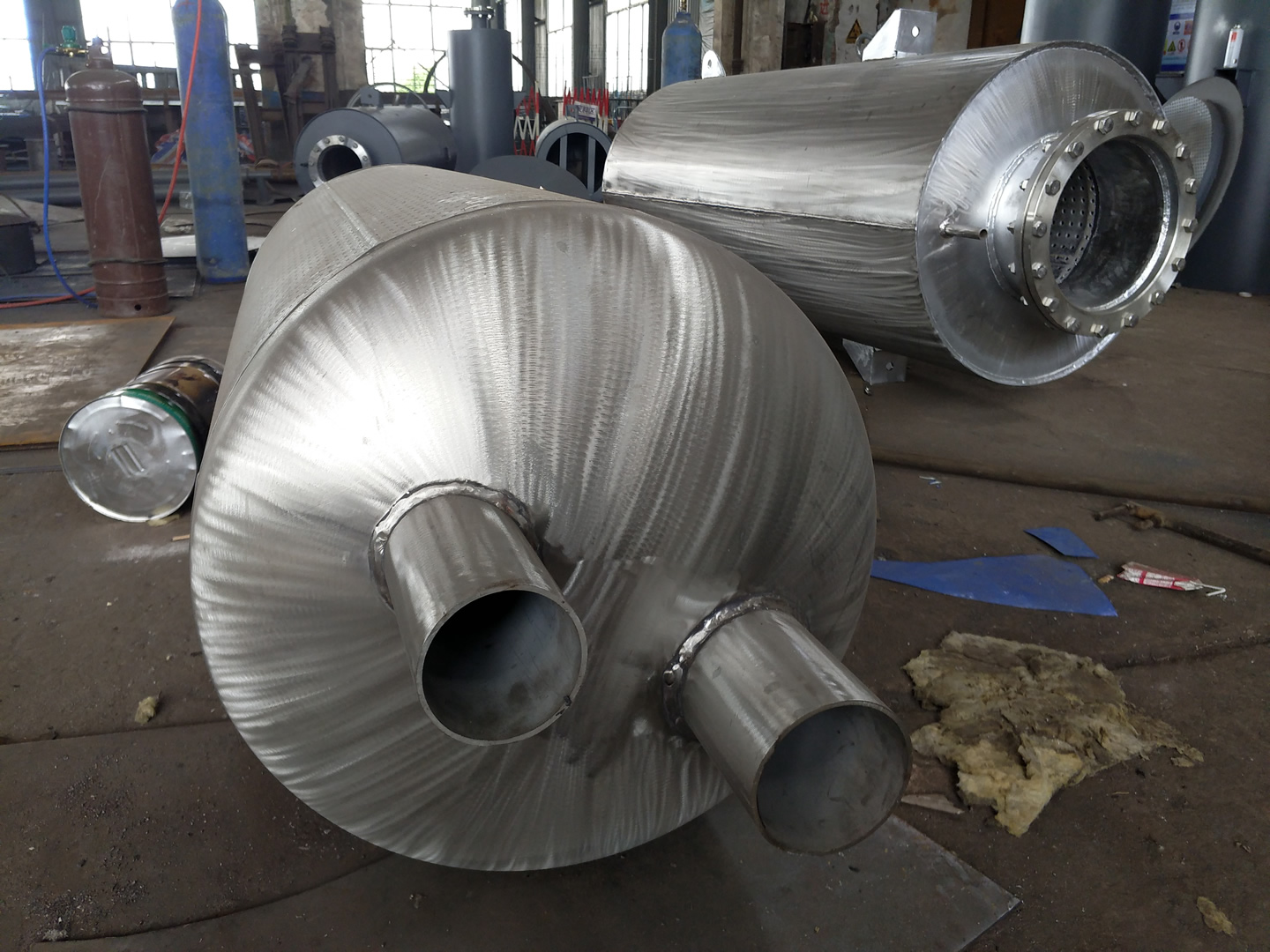

2、安全门蒸汽消声器(TA型)

重所周知,对于锅炉等热力装置的安全门,其排汽即应避免过大的噪声,更应让汽流顺利排出,为此,以往常见的多级节流及小孔喷注的消声手段应不宜采用,这种限制历来是安全门消音器的设计难点,也是安全门消声器消声效果差的原因。本实用新型用于安全门的消音器同样采用了抗、喷、阻的消声原理,其中以大孔扩容代替了直径较小的控流孔,在结构上更强化了抗、喷、阻消声机理,达到了理想的消声效果。

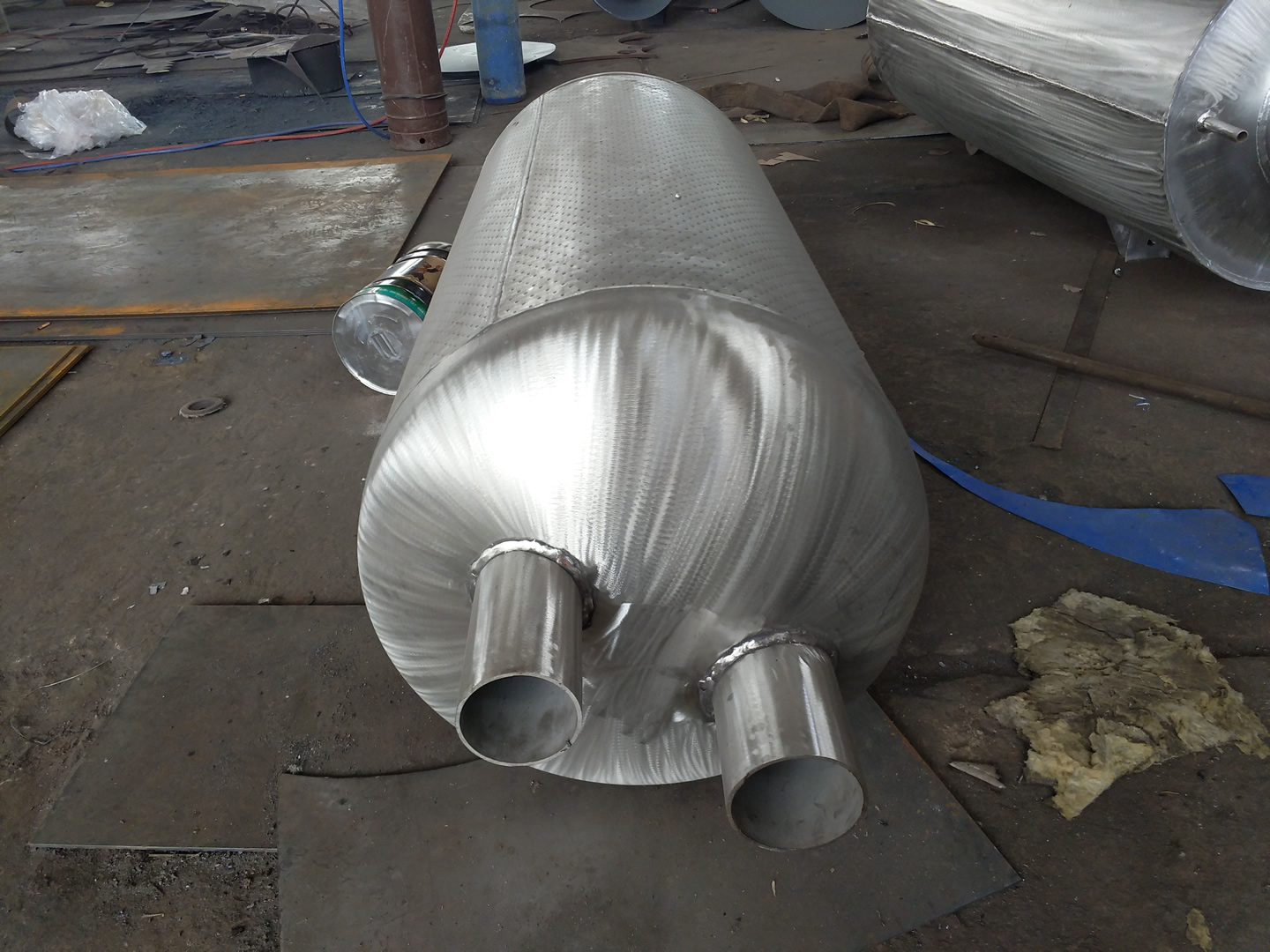

3、低压蒸汽消声器(TD型)

各工矿企业使用着大量01.3MPa及以下的低压锅炉,在电站热力系统中也有着大量的低压热力装置,如背压式汽轮机、除氧器、辅助气器、汽轮油泵、锅炉连续排污、定期排污膨胀器等。上述设备的排汽管要求配置结构轻便、安装更方便的消声器。本厂针对不同的消声对象,设计有专用的除氧器系列、背压式汽轮几系列及其它系列产品,可满足用户的要求。 上述排汽消音器其消声效果能满足《工业企业噪声卫生标准》的要求,已在国内获得了广泛的应用。 用于N3型汽轮机,20T/H低压锅炉过热器蒸汽排放。锅炉压力13at,蒸发两20T/H、排汽量10T/H。

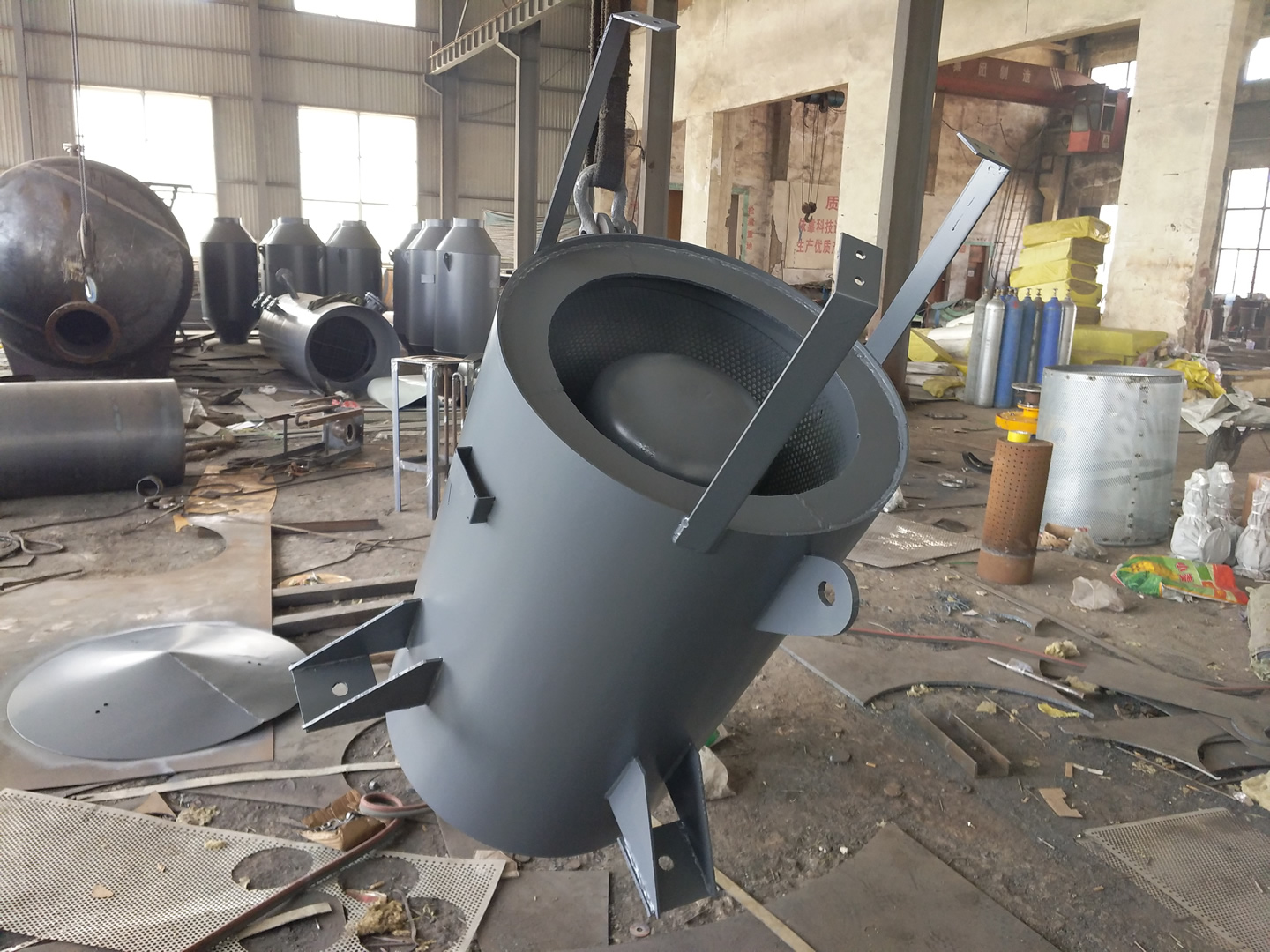

4、背压式汽轮机排汽蒸汽消声器( TDb 系列)

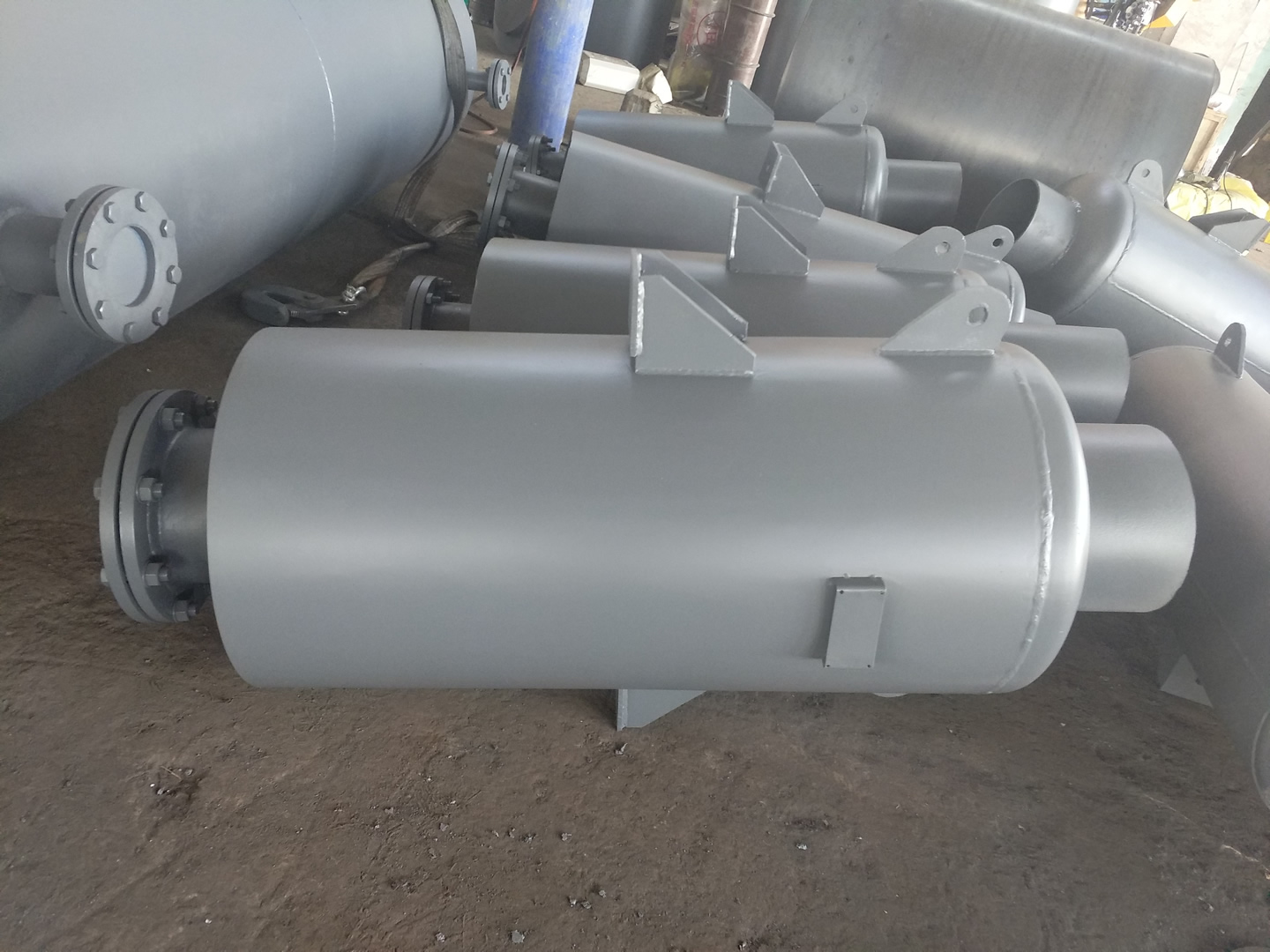

5 、高压除氧器排汽
蒸汽消声器( TDy )


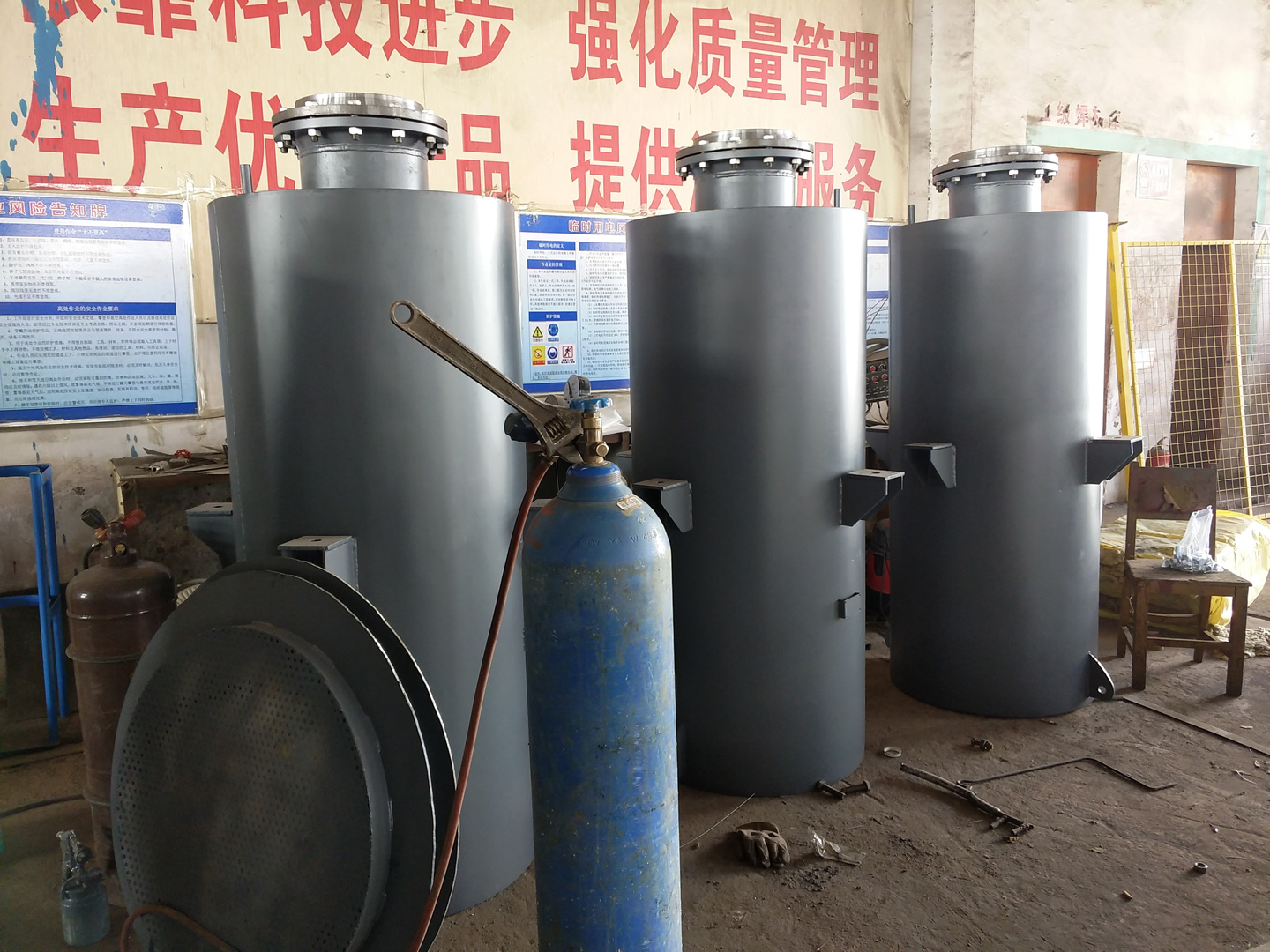

蒸汽消声器生产厂家

蒸汽消声器厂家

蒸汽消声器制造厂家

排气蒸汽消声器生产厂家

蒸汽排汽消声器厂家

蒸汽消声器专卖

蒸汽消声器订购选型:

蒸汽消声器是按各参数要求进行精心设计的,在订购潜水式蒸汽消声器时须提供下列资料,才能获得最优良的消声效果和使用效果:

(1)蒸汽压力的上下限;

(2)蒸汽管通径、壁厚;

(3)单位时间内的蒸汽消耗量(或者热水消耗量、工艺耗热量);

(4)水温的上限要求;

(5)被加热液体的主要成分(酸碱度、颗粒物直径与含量)及用途。

突出优势

蒸汽消声器特点:

1、消声量大,点火排汽消声≥42dBA  安全门排汽消声≥39dBA 风机消声≥28dBA  高压除氧器消声≥35dBA

2、蒸汽消声器体积小、重量轻、安装方便。

3、蒸汽消声器品种多、有小孔型、通孔型、小孔带阻声罩型、通孔带阻声罩型。

4、蒸汽消声器使且寿命长,最长可达30年。 该厂生产的ZXP、ZXA及GZF系列蒸汽消声器可满足各种参数锅炉向空排汽、安全阀排汽及锅炉送风机进口的降噪消声要求,同时也广泛用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放,使之达到工业企业噪声标准要求。

蒸汽消声器优点:

1、采用多级消声,消声量大,排汽蒸汽消声器 可达35~40分贝;安全阀蒸汽消声器可达25分贝以上;风机消音器可达30~40分贝以上。

2、体积小,重量轻,安装简便,易维护。

3、筒体采用优质不锈钢,具有足够高的强度和耐腐蚀性。

4、能单独固定、吸收排汽管道的垂直及水平热位移,使排汽管道不因消声器的安装而受到额外
的荷载,保证排汽管道在热能工作下的安全性

本系列蒸汽消声器,主要用于电力、化工、冶金、矿山、纺织工业锅炉蒸汽排放、风机等设备的有效消声。

选用最高端的制作材料
优质消音棉,筒体材质碳钢,全不锈钢材质延长使用寿命。
保护环境抵制噪音扰民
采用多级消声,消声量大,排汽消音器 可达35~40分贝;安全阀消声器可达25分贝以上;风机消音器可达30~40分贝以上。
试用范围很广泛
主要用于电力、化工、冶金、矿山、纺织工业锅炉蒸汽排放、风机等设备的有效消声。
使用方便安装简单
体积小,重量轻,安装简便,易维护。
消音器分类
排放蒸汽消声器,排放蒸汽消音器,排汽消声器,排汽消音器,锅炉点火排汽消声器,锅炉点火排汽消音器,小孔消声器,小孔消音器,安全阀消音器,等等还有很多
蒸汽消声器使且寿命长
最长可达30年。 该厂生产的ZXP、ZXA及GZF系列蒸汽消音器可满足各种参数锅炉向空排汽、安全阀排汽及锅炉送风机进口的降噪消声要求

工作原理

蒸汽消声器安装使用说明:

1、蒸汽消声器和排汽管应采用焊接或法兰连接。

2、蒸汽消声器吊装过程中应防止壳体变形或碰撞。

蒸汽消声器工作原理:

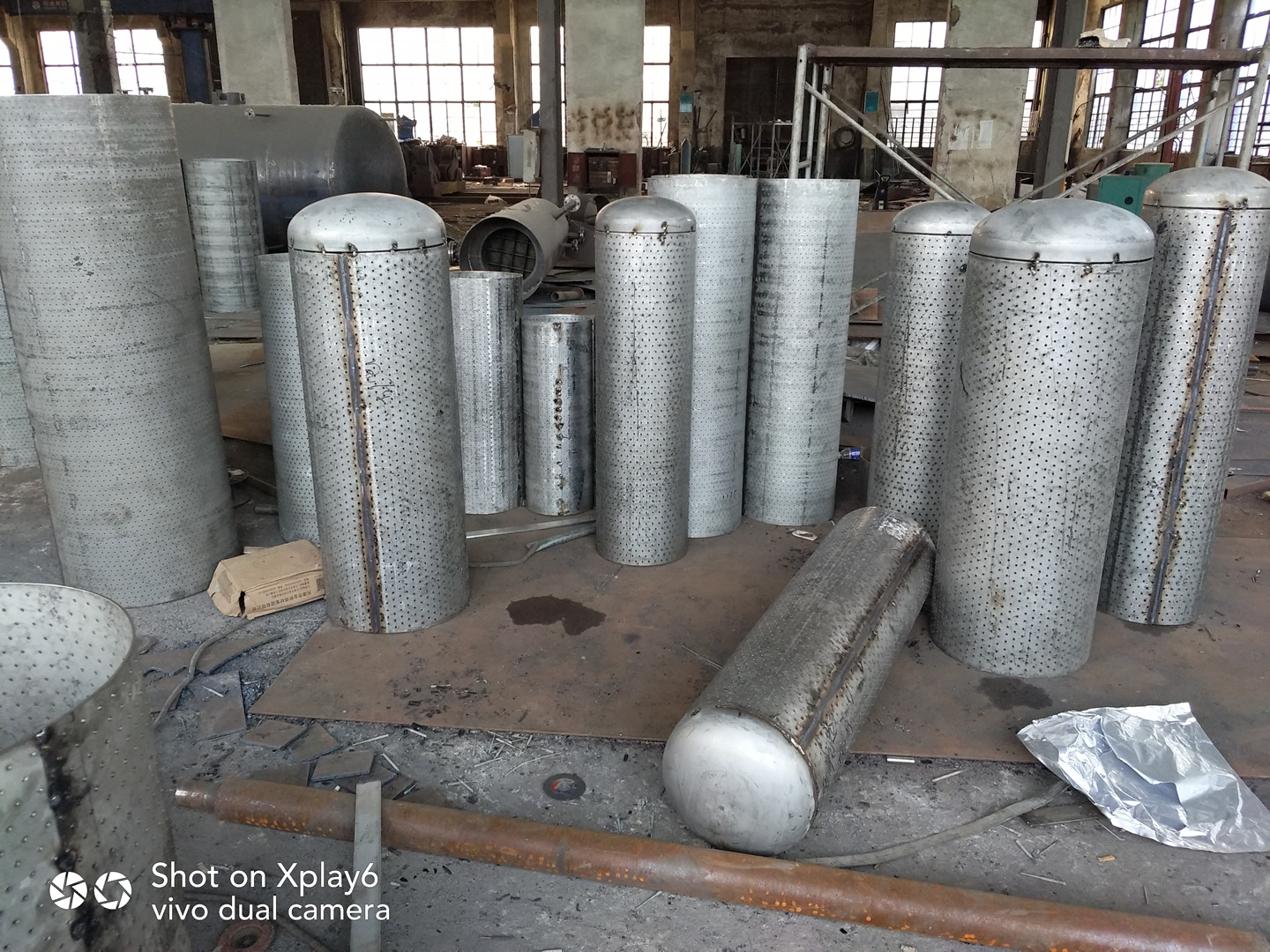

蒸汽消声器主要采用了有限混合和内部吸收的原理,在内部完成了蒸汽和被加热液体的热交换,蒸汽通过消声器之后全部转化为了热水,避免了蒸汽和水(液体)自由混合产生强烈振动和噪声(此种低频振动和强烈噪声对设备、建筑物和人体的损害非常严重)。安装了鼎静消音器之后,裸噪声可下降到65分贝以下,外部噪声根据实际情况,可以下降到60~45分贝以下,达到非常安静的效果。 蒸汽消声器主要建立在“小孔喷注”理论结合阻抗扩容吸声的消声原理,锅炉蒸汽排放一般流速快,气流噪声高,需先以通孔扩流,经过多次通孔后的蒸汽在抗性扩张室得到降压降流,气流再经小孔喷出,喷出后其各倍频带的声功率已降低,而声压级的频率被推高到20000Hz以上范围,其噪声大为削弱,但部分频率的二次噪音还需要进一步消声,我们在扩张室外加装阻性吸声棉结构,它系根据 降压体所发出的剩余噪声的频谱特性所设计,用以有效地吸收剩余噪声。当用户按要求安装后,消声量可达30-42分贝。使之达到<<工业企业噪声标准>>要求。

蒸汽消声器订货须知:

1、蒸汽消声器:


a、主机设备型号或(锅炉)蒸发量;

b、排汽管入口处蒸汽额定参数:压力、温度;

c、排汽管结构参数:管径、壁厚、材质、长度及弯头数量;

d、排气管道中阀门的型号、规格及数量。

2、安全阀蒸汽消声器 :

a、主机设备型号或(锅炉)蒸发量;

b、安全阀参数:排放量、启跳压力、介质温度;

c、安全阀后排汽管道结构参数:

管径、壁厚、材质及长度。

潜水式释放蒸汽消声器:

主要用于蒸汽对液体加温的直接利用和尾蒸汽的余热回收,是一种环保与节能设备。

主要用于食品、化工、制药、洗浴等行业,用于消除蒸汽和水混合时产生的强烈噪声。

衡量潜水式释放蒸汽消声器是否适用,主要考虑以下六个方面:

1、能否满足国家 《 工业企业厂界环境噪声排放标准 》、《社会生活环境噪声排放标准》等 环保标准的要求。

2、能不能满足蒸汽压力上下限的使用要求。

3、能不能满足被加热液体温度的最高要求。

4、的材质是否满足液体成分(腐蚀性)的要求。

5、材质对水质的影响是否满足使用要求。

6、的抗结垢能力的好坏、及维护是否方便。


技术参数

蒸汽消声器系列及外形尺寸:
1、锅炉点火排汽蒸汽消声器(TB系列、过热蒸汽用)
型号
类别
外形尺寸
底座螺孔
接管规格
配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
n
d 0 ×δ
TB-39-35/15( 过 )
中压
1556
1356
460
322
20
4
57 × 3.5
N6
TB-39-65/25( 过 )
1848
1648
560
392
20
4
76 × 4
N12
TB-39-100/35( 过 )
1818
1618
675
472
20
4
108 × 4.5
N20
TB-39-130/40( 过 )
1890
1690
675
472
20
4
108 × 4.5
N25
TB-54-35/10( 过 )
次高压
1296
1096
460
322
20
4
57 × 3.5
N6
TB-54-72/25( 过 )
1564
1364
560
392
20
4
76 × 5
N12
TB-100-130/40( 过 )
1854
1654
675
472
20
4
108 × 4.5
N25
TB-100-130/65( 过 )
高压
2142
1942
675
472
23
4
108 × 4.5
N25
TB-100-220/60( 过 )
2142
1942
675
472
23
4
133 × 10
N50
TB-100-220/85( 过 )
2466
2266
675
472
23
4
133 × 10
N50
TB-100--410/100( 过 )
5646
2446
675
472
23
4
159 × 10
N100
TB-140- ( 过 )
超高压
2358
2158
675
472
23
4
133 × 16

TB-140-670/200( 过 )
2854
2654
805
565
27
4
233 × 16
N200
TB-170-1000/200( 过 )
亚临界
3100
2900
805
565
27
4
133 × 18
N300
TB-28/510-610/40( 过
再热器出口
1854
1654
675
472
20
4
133 × 10
N200
TB-39-555-1000/100( 过 )
2646
2446
675
472
27
4
168 × 8
N300

2 、锅炉蒸汽消声器( TA 系列、过热蒸汽用)
型号
类别
外形尺寸
底座螺孔
接管规格
配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
n
d 0 ×δ
TA-39-65/15( 过 )
中压
1334
1334
380
272
20
20
89 × 5
N12
TA-54-75/25( 过 )
次高压
1686
1486
440
314
20
20
108 × 5
N12
TA-100-130/80( 过 )
高压
2610
2360
673
474
23
23
159 × 5
N25
TA-100-220/85( 过 )
2610
2360
673
474
23
23
219 × 6
N50
TA-100-220/125( 过 )
2234
1984
825
579
23
23
273 × 7
N50
TA-100-410/70( 过 )
2076
1876
685
483
23
23
273 × 7
N100
TA-140-420/100( 过 )
超高压
2270
2020
825
579
23
23
273 × 7
N125
TA-140-670/100( 过 )
2270
2020
825
579
23
23
219 × 8
N200
TA-140-670/200( 过 )
2455
2205
1160
810
27
27
273 × 8
N200
TA-170-1000/280( 过 )
亚临界
2960
2710
1310
914
27
27
273 × 14
N300
TA-28/510-670/100( 过 )
再热器出口
2054
1804
785
552
23
23
325 × 13
N200
TA-28/510-670/100( 过 )
2344
2094
935
655
27
27
325 × 18
N300

3 、锅炉汽包安全门 排汽蒸汽消声器( TA 系列、饱和蒸汽用)
型号
类别
外形尺寸
底座螺孔
接管规格
配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
4
d 0 ×δ
TA-39-65/15( 饱 )
中压
1334
1334
380
272
20
4
89 × 5
N12
TA-54-75/25( 饱 )
次高压
1686
1486
440
314
20
4
108 × 5
N12
TA-100-130/80( 饱 )
高压
2510
2260
673
474
23
4
159 × 5
N25
TA-100-220/85( 饱 )
2510
2260
376
474
23
4
219 × 5
N50
TA-100-220/125( 饱 )
2084
1834
825
579
23
4
273 × 7
N50
TA-100-410/70( 饱 )
1976
1776
685
483
23
4
273 × 7
N100
TA-140-420/100( 饱 )
超高压
2120
1870
825
579
23
4
273 × 7
N125
TA-140-670/100( 饱 )
2120
1870
825
579
23
4
219 × 6
N200
TA-140-670/200( 饱 )
2305
2055
1160
810
27
4
273 × 7
N200
TA-170-1000/280( 饱 )
亚临界
2810
2560
1310
914
27
4
273 × 7
N300
TA-32/336-670/200( 饱 )
再热器出口
2160
1910
985
690
27
4
426 × 7
N200
TA-39/336-1000/200( 饱 )
2344
2014
955
655
27
4
325 × 7
N300

4 、背压式汽轮机 排汽蒸汽消声器( TDb 系列)
型号
外形尺寸
底座螺孔
接管规格
用途
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
n
d 0 ×δ
TDb-5-20
1600
1400
706
479
20
4
325 × 6
背压、手动及 安全门排汽消音器
TDb-5-50
2200
2000
757
532
23
4
377 × 6
TDb-10-20
1650
1450
706
479
20
4
325 × 7
抽汽、手动及安全门排汽消声器
TDb-10-50
2300
2100
806
566
23
4
426 × 8
TDb-14-20
1700
1500
706
479
20
4
325 × 7
TDb-14-50
2400
2200
806
566
23
4
426 × 8


蒸汽消声器说明:
1 、表 1 、表 2 、表 3 、表 4 产品外形图均参见图 1 ;
2 、当用户排汽接管规格与表不符时,外形尺寸将与表有所变化;
3 、热力设备之蒸汽排放对象中类繁多,本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的消声器

5 、高压除氧器排汽蒸汽消声器( TDy )

型号
外形尺寸
底座螺孔
接管规格
用途
总长
外壳高度
壳体外径
底座高
孔距
孔径
孔数
L
L1
D
L2
a
b
Φ d-n
d 0 ×δ
TDy-6-220/8
1700
100
325
800
100
410
20-4
76 × 4
N50
TDy-6-420/15
1700
100
325
800
100
410
20-4
89 × 4
N100 N125
TDy-6-670/24
1900
100
377
1000
120
460
20-4
133 × 4.5
N200
TDy-6-1000/35
2000
150
402
1000
140
500
20-4
159 × 4.5
N300,N600

例4:TDb系列:“TDb-5-20”型
用于低压背压式汽轮机启、停中的蒸汽排放、事故状态的手控或安全门排放。排汽压力4-6at、排汽量20T/H。
背压式汽轮机的蒸汽排放分抽气排放及背压排放两类,前者为过热蒸汽,型号后标注(过)字,后者基本上可视为饱和蒸汽,型号后标注(饱)字。
例5:TDy系列:“TDy-6-220/8”型
用于N50型汽轮机高压除氧器顶部排放汽-气混合体。除氧压力6at,锅炉蒸发两220T
/H、除氧器排汽量8T/H。

蒸汽消声器订货选型须知:
本厂生产的排汽蒸汽消声器系列是按照用户的蒸汽排放对象及排放要求精心设计的,为此,只有产品与排放对象、蒸汽参数及排放量想符合才能获得理想的消声效果。因此,在订购消音器时必须提供下列参数:
①对火力发电厂应提供汽机型号、锅炉容量你、蒸汽压力、温度;
②使用对象(如用于锅炉过热点排放或汽包安全门排放等);
③排放量T/H;
④原有的排汽管外径、壁厚;
⑤如需委托本厂进行安装设计,则应提供原排汽管路安装图。
对本产品说明书中未列如的型号,用户可以提供上述有关资料,有本厂代为选型。

蒸汽消声器安装须知:
①蒸汽消声器应垂直于厂房顶安装,如图3所示,用型钢支架将蒸汽消声器座架与厂房相固定。
②为增加厂房顶高空的抗风能力, 蒸汽消音器体采用支撑式支座,为此,蒸汽消音器前的排气管应有一段膨胀弯管以吸收热胀,如原排汽管段垂直方向已装有疏水盘,则膨胀弯管要免装。
③蒸汽消声器体底部均设计有疏水管或疏水孔,应检查孔口应畅通。
④排汽管穿出厂房顶平台的洞口,应有薄钢板制作防雨罩一只(如图3)。
⑤对安全门,原则上一只安全门配一只消声器,安全门有单座及双座两种,对双座式可在安装时将排汽管合并成一根总管与消音器相连通,但对排汽量较大的双座式安全门,也可以安装两只消声器。
⑥对用于除氧器、射汽式抽气器排汽等小排量的蒸汽消声器,外形设计成管式,安装较为方便。安装方式如图4所示,蒸汽消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架,将蒸汽消声器及管道架设其上,蒸汽消声器排放口应对着屋顶方向。应注意,该型蒸汽消声器出厂时已制有固定支座,当采用滑动支架式安装时,固定支座可以不用。如图4。

蒸汽消声器选型指南:
蒸汽消声器分下列三大类型:
①TB型排汽蒸汽消声器:用于高、中压锅炉点火排汽消声,由表1选型。
②TB型排汽蒸汽消声器:用于高、中压蒸汽安全门排放消声,由表2、表3选型。
③TD型低压通孔蒸汽消声器:用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声。由表4、表5选型。凡表中未列入的,用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料,由本厂代为选型。

蒸汽消声器型号模式:(Ⅰ) (Ⅱ) (Ⅲ)
(Ⅰ)由两个或三个英文字母组成:
第一个字母表示消声器结构特征  T—通孔式消音器。
第二个字母表示消声对象   B—锅炉点火排汽及其他人工排汽   A—安全门   D—低压通孔式消声器
当用于某些特殊用途时,还设置了用英文小写字母表示的第三个字母,如:b—背压式汽轮机  y—除氧器
(Ⅱ)表示锅炉蒸汽的绝对压力,at(对于中间再热机组的再热器,则用分式中的分母表示温度)。
(Ⅲ)分子表示锅炉蒸发量T/H;分母表示消音器排汽量T/H。
此外,对需要区分过热蒸汽及饱和蒸汽的消声器,在第Ⅲ栏后,另加(过)或(饱)字样,以示区别。

蒸汽消声器选型示例:
例1:TB系列:“TB-140-420/100(过)”型
用于N125型汽轮机,420T/H超高压锅炉过热器点火时的蒸汽排放。锅炉压力140at,蒸汽发量420T/H、排汽量100T/H。
例2:TB系列:“TB-100-220/85(饱)”型
用于N50型汽轮机,220T/H高压锅炉汽包安全门蒸汽排放。锅炉压力100at,蒸发量220T/H、排汽量85T/H。
例3:TD系列:“TD-13-20/10(过)”型
抗喷阻型蒸汽消声器在火力发电厂中的应用 :

序号
消声器用途
蒸汽性质
型号示例
锅炉


1
过热器安全门
过热蒸汽
TA-100-20/85
2
过热器点火排汽
过热蒸汽
TB-100-410/100
3
汽包安全门
饱和蒸汽
TA-100-410/70
4
再热器热段安全门
过热蒸汽
TA-28/540-670/100
5
再热器手控排汽
过热蒸汽
TB-28/540-670/40
6
再热器冷段安全门
饱和蒸汽
TA-32/336-670/200
除氧器热水箱


1
除氧器安全门
饱和蒸汽空气混合物
TDy-6-220/8
2
除氧器安全门
饱和蒸汽
TDy-6-220/40
3
热水箱安全门
饱和蒸汽
TDy-6-220/40
锅炉排污


1
连续排污扩容器安全门
饱和蒸汽
TD-10-20
2
定期排污手控排汽
饱和蒸汽
TD-10-20
背压式汽轮机


1
抽汽安全门
过热蒸汽
TDb-14-50
2
背压安全门
饱和蒸汽
TDb-5-20
3
背压手控排汽
饱和蒸汽
TDb-5-20
汽轮机


1
射抽排汽
湿汽空气混合物
TD-1-0.5
2
汽轮油泵排汽
湿饱和蒸汽
TD-10-0.5
3
启、停机疏水排汽
湿饱和蒸汽
TD-10-20
