【产品型号】:QS-(133~290) 【冷却面积】:0.21~0.62
应用领域

汽水取样冷却器、炉水取样冷却器/锅炉取样冷却器用于电厂、电站、钢铁冶炼、化工、纺织,印染等锅炉房炉水、汽水取样冷却化验,品种系列有:蒸汽取样冷却器、炉水取样冷却器、给水取样冷却器、疏水取样冷却器、凝结水取样冷却器。

材质结构:

锅炉取样冷却器采用螺旋管式(俗称:蛇形盘管式)表面冷却结构。汽水取样导管均采用耐用、抗腐蚀、不污染采集样品的优质不锈钢管,避免了样品在取样过程中被导管中的金属腐蚀物污染。壳体采用:碳钢或不锈钢材质可选择。

全国24小时销售热线:

0518-8537 0171

汽水取样冷却器简介:

汽水取样冷却器由用于电厂、电站、钢铁冶炼、化工、纺织,印染等锅炉房炉水、汽水取样冷却化验,锅炉及热力系统中的水、蒸汽大都温度较高,而高温不便于取样、不便于测定。汽水取样冷却器可以将炉水冷却到(30-40度)、将蒸汽冷却成水并冷却到(30-40度),便于操作人员安全取样及达到冷却介质温度降到30-40度以下,达到取样化验要求。

单一汽水取样冷却器内管不锈钢材质,壳体:不锈钢材质,,可选全不锈钢材质组图:

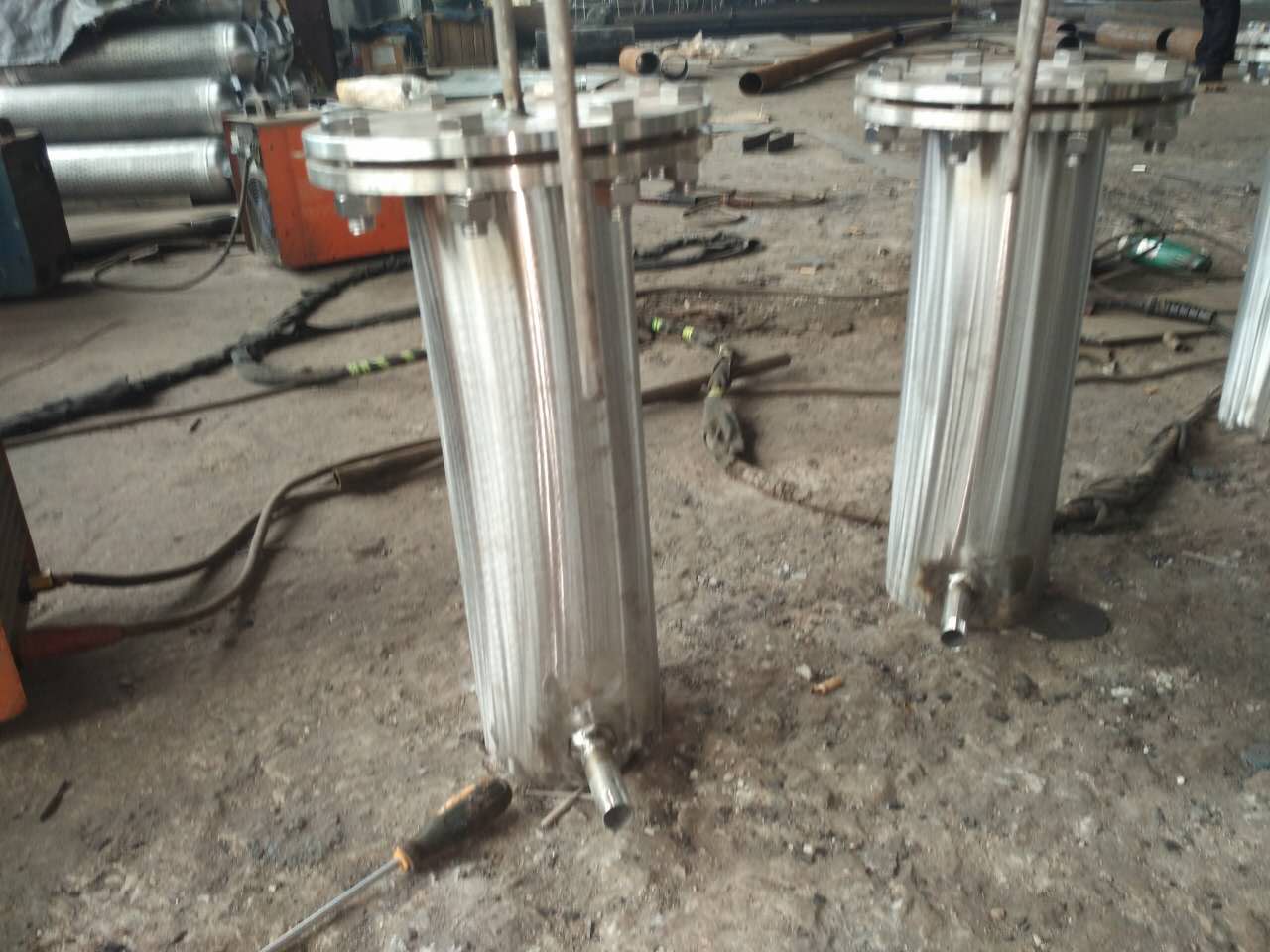

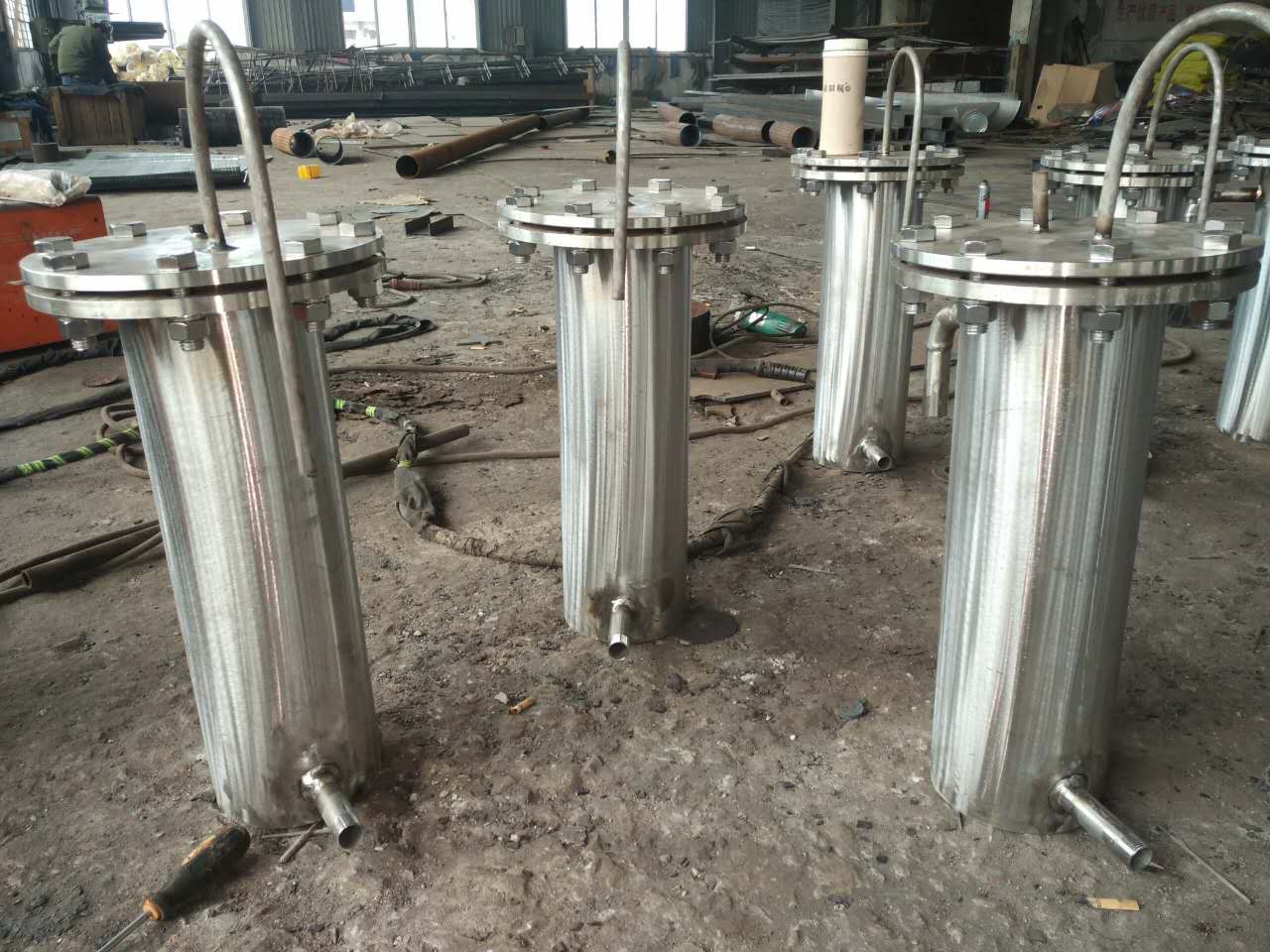

单一汽水取样冷却器内管不锈钢材质,壳体:不锈钢材质,全不锈钢材质组图

单一汽水取样冷却器内管不锈钢材质,壳体:不锈钢材质,,可选全不锈钢材质组图

单一汽水取样冷却器内管不锈钢材质,壳体:不锈钢材质,,可选全不锈钢材质组图

单一汽水取样冷却器内管不锈钢材质,壳体:不锈钢材质,,可选全不锈钢材质组图

单一炉水取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图:

单一炉水取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

单一炉水取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

四联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图:(又称组合式取样冷却器)

 四联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

 四联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

 四联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

 四联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

多联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图:(又称组合式取样冷却器)

多联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

多联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

多联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

多联锅炉取样冷却器内管不锈钢材质,壳体:碳钢材质,可选全不锈钢材质组图

锅炉取样冷却器概述:

汽水取样冷却器、炉水取样冷却器/锅炉取样冷却器用于电厂、电站、钢铁冶炼、化工、纺织,印染等锅炉房炉水、汽水取样冷却化验,品种系列有:蒸汽取样冷却器、炉水取样冷却器、给水取样冷却器、疏水取样冷却器、凝结水取样冷却器。锅炉及热力系统中的水、蒸汽大都温度较高,而高温不便于取样、不便于测定。取样冷却器可以将炉水冷却到(30-40度)、将蒸汽冷却成水并冷却到(30-40度),便于操作人员安全取样及达到冷却介质温度降到30-40度以下,取样冷却器能满足中华人民共和国电力行业DL/T457-91的标准,达到取样化验要求。

锅炉取样冷却器,汽水取样冷却器,炉水取样冷却器生产厂家

炉水取样器主要应用取样点位置:

项目 取样点名称 取样点位置
给水取样 除氧器后给水 每根给水箱出口管
省煤器进口给水 省煤器进口
炉水取样 分段蒸发锅炉炉水 按锅炉厂要求
饱和蒸汽取样 分段蒸发锅炉饱和蒸汽
再热器取样 高低温再热蒸汽
过热器取样 过热蒸汽和减温器蒸器
凝结水取样 分段蒸发锅炉凝结水 凝结水出口
疏水取样 加热器疏水 加热器疏水出口
疏水箱疏水 疏水箱疏水出口
暖风器疏水 暖风器疏水出口
生产回水取样 回水箱回水 每根回水管及出口
减温水取样 自制冷凝水 自制冷凝水管

备注:当然还有其它多种取样介质水,蒸汽等其它液态或气体取样等都可以使用汽水取样冷却器来解决过热取样难问题。

炉水取样冷却器取样点位置详细图:

炉水取样冷却器取样点位置详细图

锅炉取样器冷却器结构:

汽水取样器冷却器由一下9种类型配件所组成

1、冷却水进水口

2、冷却管

3、外壳体

4、本体法兰

5、冷却介质进口

6、放气孔

7、冷却介质取样口(这里炉水取样冷却器中的介质可以是水,蒸汽等其它液态或气体取样等)

8、冷却水出水口

9、安装支腿

汽水取样冷却器取样器设备结构图:

汽水取样冷却器生产厂家取样器设备结构图

炉水取样冷却器注意事项:

取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染。

突出优势

炉水取样器冷却器技术要求:

1、汽水取样冷却器冷却水流量在500-700mL/min,冷却介质温度可以降到30以下。

2、锅炉取样冷却器冷却管均采用不锈钢管,不能用碳钢管或铜管,以免样品被冷却管的金属腐蚀产物污染。

3、炉水取样冷却器冷却管可设计为单盘管或双盘管(按介质参数及安装空间设计)。

4、连云港灵动取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点,取样管采用螺旋蛇形盘管结构,并选用优质不锈钢作为换热管,具有耐高温,耐腐蚀,使用寿命长,不污染样品等特点。

汽水取样冷却器选材及优点:

1.取样冷却器取样的导管均采用不锈钢管(1Cr18Ni9Ti),不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.

2.我厂汽水取样冷却器适用于温度较高的液体和气体等介质取样, 出厂前冷却管均经38Mpa的5分钟水压试验,使用安安全可靠。

3.炉水取样冷却器具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

4.锅炉取样冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组螺旋销售取样冷却器、取样器、冷却器、组合型取样冷却器管内外排列构成。

工作原理

锅炉取样冷却器规格标准:

1.取样器管为不锈钢,壳体为碳钢或不锈钢材质。

2.取样冷却管一般选直径10、12、14、16、18mm(也可用户指定)接口可选焊接和法兰,冷却水接口为DN25,外螺纹。

3.一般选型常为:QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

4.是否需组合式(即是否要支架、水槽、阀门等)。

汽水取样冷却器工作原理:

1.锅炉取样冷却器/炉水取样冷却器的取样原理:

锅炉水样品一般从汽包的连续排污管中取出,再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处,并尽量地装在引出汽包后的第一个排污阀门之前。

2.给水取样冷却器/汽水取样冷却器的取样原理:

给水的取样点一般设在给水泵之后,省煤器之前的高压给水管上,应该是在给水管的垂直管路上接一小管,给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。

3.凝结水取样冷却器的取样原理:

凝结水的取样点一般设在凝结水泵出口处的凝结水管道上,不宜装在凝结水泵入口处,因凝结水泵入口处的压力低于大气压。

4.疏水取样冷却器的取样原理:

疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。

5.蒸汽取样冷却器的取样原理:

将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器冷却器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求,与水的取样相同。

6.当然还有其它多种取样介质水,蒸汽等其它液态或气体取样等都可以使用汽水取样冷却器。

技术参数

炉水取样冷却器/汽水取样冷却器产品订货须知:

1、提供取样介质温度、压力、蒸汽、水、汽水混合物。

2、冷却介质温度、压力。

3、对材质的要求(正常时冷却管为不锈钢,外壳体为碳钢)。

4、连接方式及是否需要组合式(组合式即是要支架、水槽、接管、阀门等。非组合式是指单独一个取样冷却器,不是几台取样冷却器相连的形式)。

5、各进出口连接方式(法兰、焊接等)。

锅炉取样冷却器取样点参数:

1、给水:       PH:9.0-9.5   YD~0umol/L   Fe≤20 ug/L   SiO2≤20 ug/L     O2≤7ug/L           CC≤0.2us/cm        DD≤30ug/L         Cu≤3 ug/L

2、炉水:       PH:9.1-9.3   YD~0umol/L   Fe≤20 ug/L   SiO2≤200 ug/L   CC≤1.5us/cm   DD≤10us/cm         NaOH≤1mg/L

3、凝结水:   PH:9.0-9.6   YD~0umol/L   Fe≤20 ug/L   SiO2≤20 ug/L     O2≤30ug/L        CC≤0.3us/cm        Cu≤3 ug/L            Na+≤10 ug/L

4、蒸汽:      CC≤0.2us/cm SiO2≤20 ug/L   Fe≤10 ug/L  Cu≤3 ug/L            Na+≤3 ug/L

5、定冷水:  PH:7-9          YD~0umol/L     Cu≤40 ug/L DD≤2us/cm

6、闭式水:  PH>8.5          YD~0umol/L     DD≤30us/cm             Fe、Cu趋势分析

汽水取样冷却器技术参数:

规 格
型 号

管内设计
压力 MPa

管内设计
温度℃

冷却
面积M2

蛇形盘管
/螺旋管规格

材质

QYL-108

<5.4

<450

0.2


Ø8X2
Ø10X2
Ø12X2

有以下材质可供客户选择:

(1)外筒体:碳钢
盘 管:不锈钢304

(2)外筒体:不锈钢304
盘  管:不锈钢304

(3)外筒体:不锈钢316
盘管:不锈钢316

QYL-133 0.25
QYL-159 0.25

QYL-219

0.38

QYL-254

0.45

QYL-273

0.54

QYL-325

0.92

QYL-159

<10.0

<540

0.25

Ø18X3

QYL-219

0.38

QYL-254

0.45

QYL-273

0.69

QYL-325

0.92
