疏水箱-均压箱-射水箱

疏水箱-均压箱-射水箱

疏水箱型号SSX-(用数字公称容积10m³~50m³等),均压箱型号:JYX-(用数字公称容积10m³~50m³等),材质:碳钢,不锈钢。
应用领域

疏水箱是用来储存疏水的,如低压加热器及其它用蒸汽设备在工作过程中形成的凝结水,均压箱主要作用就是汇集、分配及均衡汽压,是针对汽封设立的。

材质结构:

疏水箱及均压箱,射水箱主要结构形式分圆形和方形,产品系列有10m³、20m³、30m³、40m³、50m³等。材质选用:碳钢或不锈钢。

疏水箱介绍:

连云港灵动机电设备有限公司制造疏水箱生产厂家,疏水箱是用来储存管道疏水的,如低压加热器及其它用蒸汽设备在工作过程中形成的凝结水,
疏水箱一般情况下,虽有污染的可能,但是相比较而言,仍是比较纯净的,不论从经济方面还是从节约能源方面考虑,都具有良好的利用价值。所以疏水箱就是把这些凝结水经储存而预备在利用的储水设备。疏水箱结构形式分圆形和方形,产品系列有10m³、20m³、30m³、40m³、50m³等。疏水箱客户可以供相关设计图纸进行制造。

疏水箱常规组成结构:

疏水箱应包括下列部件(1)疏水箱本体 (2)底座 (3)检修用人孔 (4)疏水箱各系统中的接口管座 (6)放水口、放气口 (7)吊 耳 (8)
疏水箱仪表配件等其它配件,疏水箱可选配件液位计,压力表,温度计,疏水箱内爬梯,疏水箱外爬梯等。

均压箱介绍:

均压箱主要就是汇集、分配及均衡汽压。均压箱是针对汽封设立的。

1. 将接入箱体和漏入箱体的汽源扩容减压均衡,
疏水箱调整启机前轴封所需压力温度的蒸汽:2.94~29.4KPa,温度120至140度,疏水箱启机前给前后轴封供汽,正常运行时前轴封漏汽还可补充后轴封汽源,同时还可收集低压-抽汽(三、四、五抽)的水控逆止阀的高压侧漏汽;

2. 防止汽机前轴封往外漏汽,
疏水箱以改善车间环境;

3. 防止低压段轴封往里吸气,
疏水箱影响真空;

4. 热态启动时,
疏水箱给前后轴封提供高温轴封蒸汽。

射水箱介绍:

因为射水抽气器的设计进水温度为20℃,
疏水箱渐缩喷嘴出口处膨胀的-压力为0.00343MPA, 其饱和温度为26℃,20℃的水在此真空下不会发生汽化。只要射水箱水温不超过26℃,对凝汽器真空几乎不影响。但超过 26℃时,疏水箱工作水在喷嘴口将发生汽化,就会降低抽气器的效率,抽气器抽不到0.0052MPA 的真空,所以正常运行时,要保持一定的溢流量,保证射水箱水温在 26℃以下即可水温-不能大于凝汽器真空对应的饱和温度,疏水箱否则工作水在抽气口汽化,严重影响抽吸能力 水温降低,疏水箱对抽气中所含的可凝气体的冷却效果越好,抽汽器效率提高95kp对应饱和温度为26 度,27 度的水30 万kw 的电机带射水泵也不能把抽汽器内真空抽到96kp。

射水箱用途:

射水箱主要储存射水抽气器用水。射水箱内部、外部、插入管、隔板等都将进行除锈防腐处理完成后方可出厂。

射水箱常规组成结构:

疏水箱应包括下列部件(1)疏水箱本体 (2)底座 (3)检修用人孔 (4)
疏水箱各系统中的接口管座 (6)放水口、放气口 (7)吊 耳 (8)仪表配件等其它配件,可选配件液位计,压力表,温度计,内爬梯,外爬梯等。

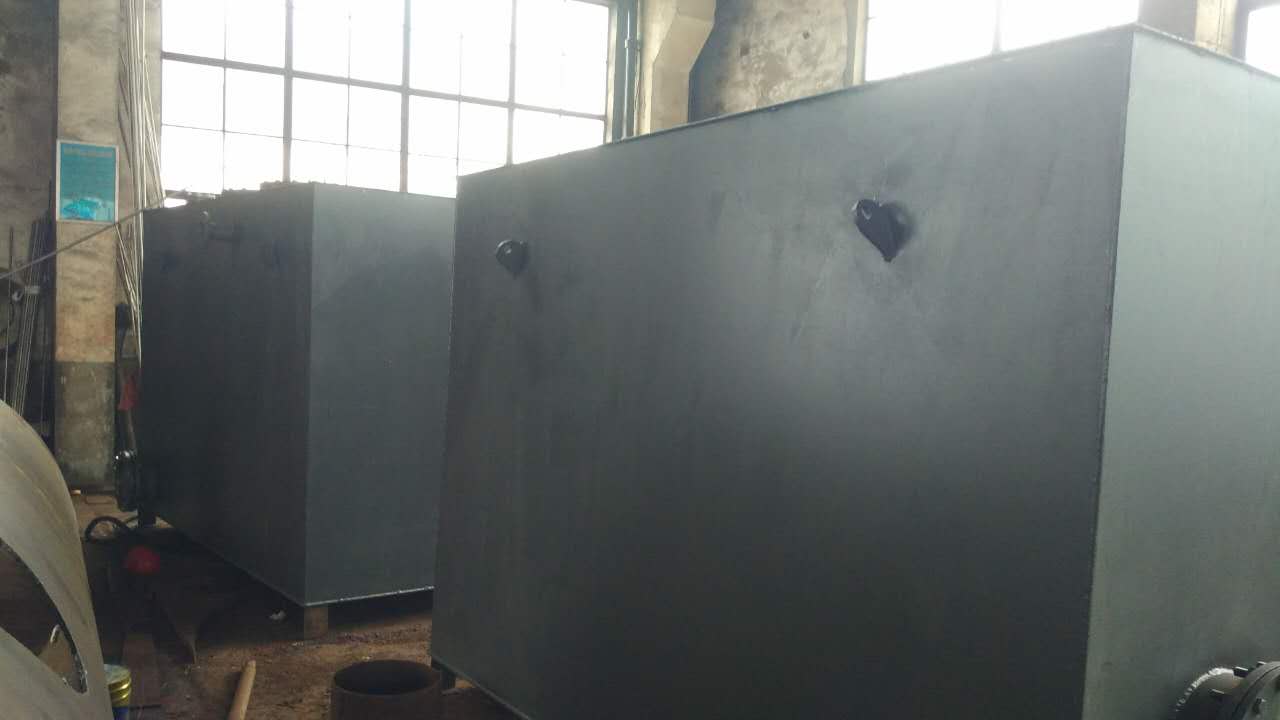

疏水箱-均压箱-射水箱

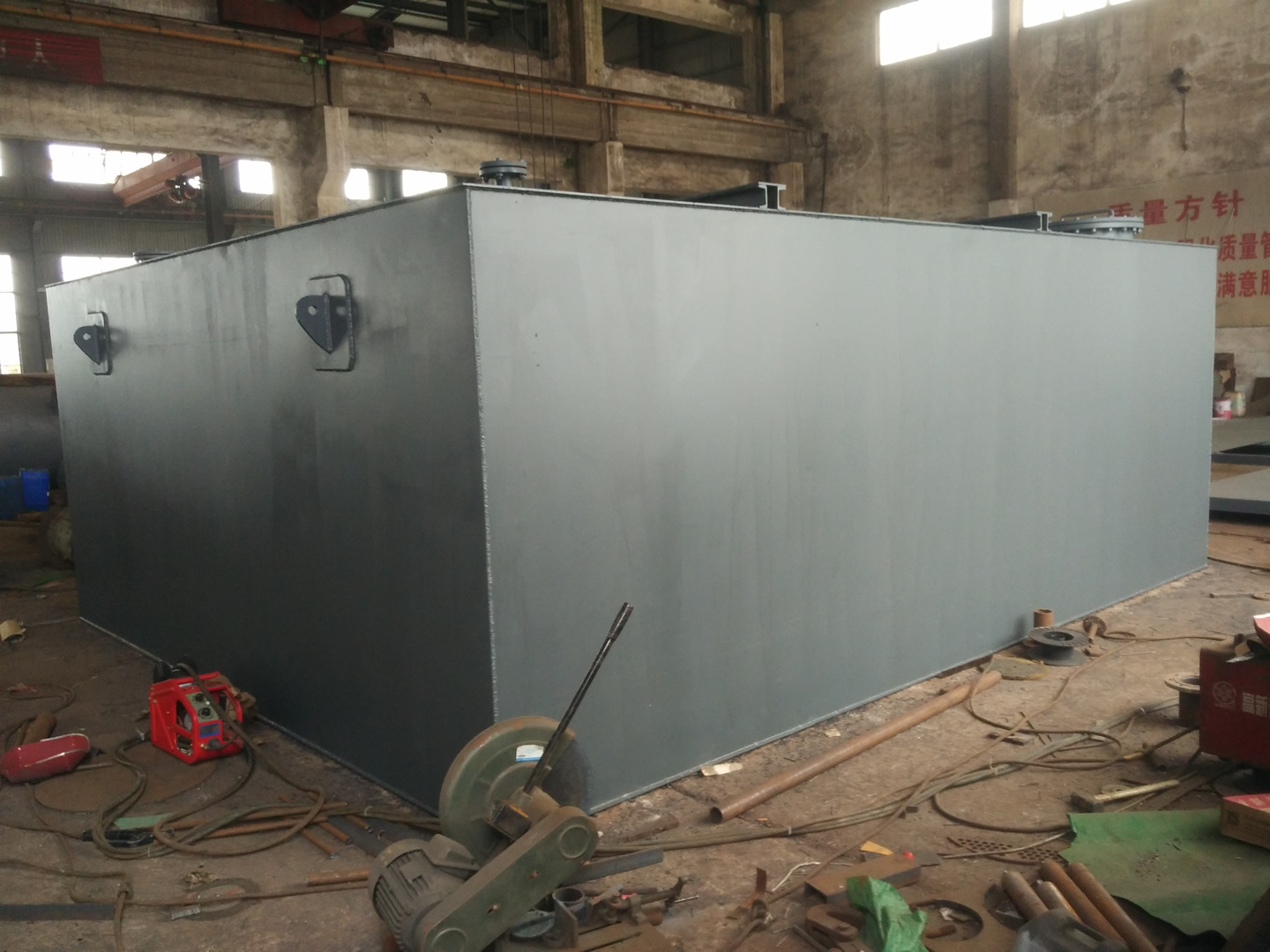

疏水箱-均压箱-射水箱

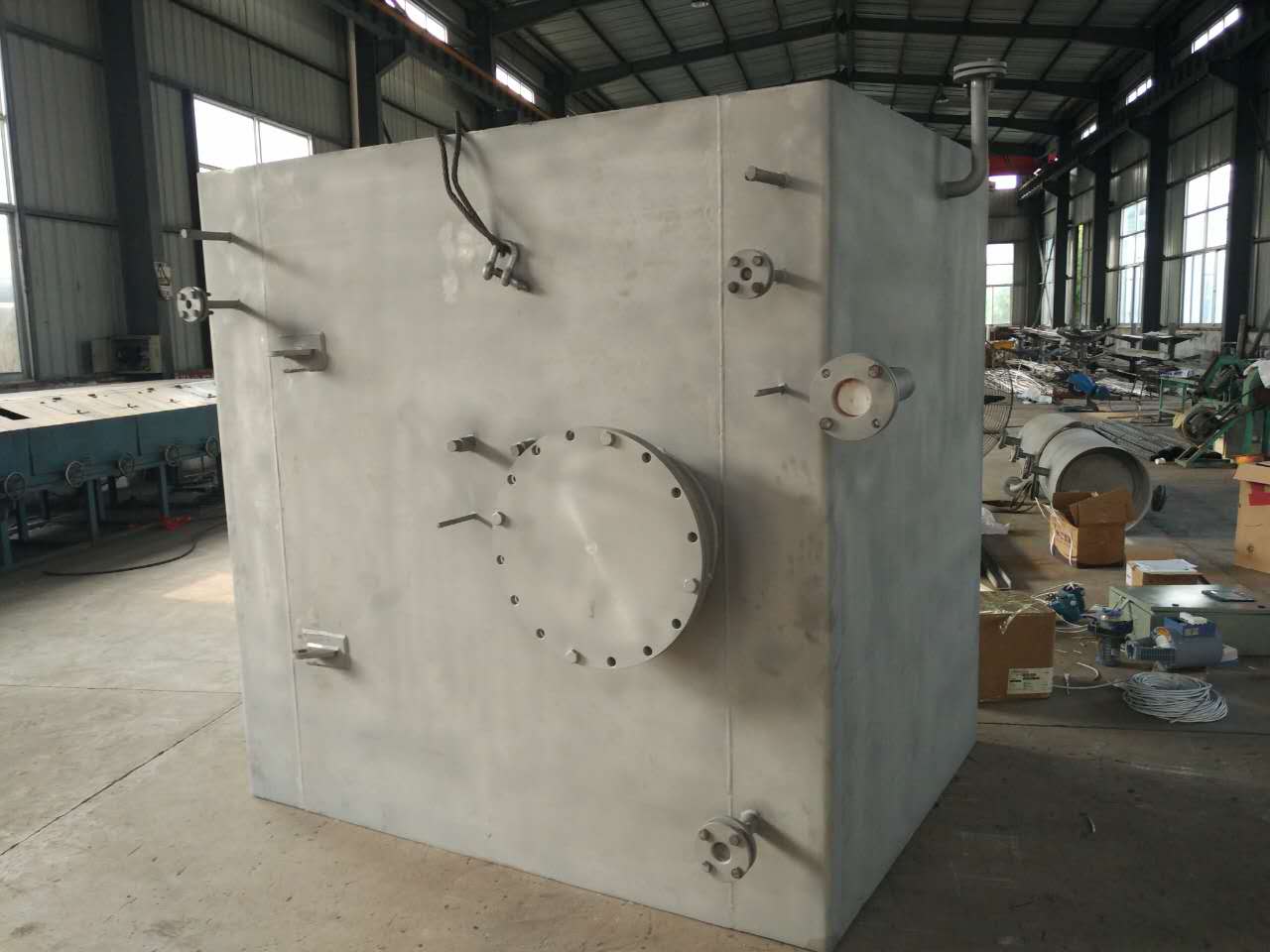

疏水箱-均压箱-射水箱

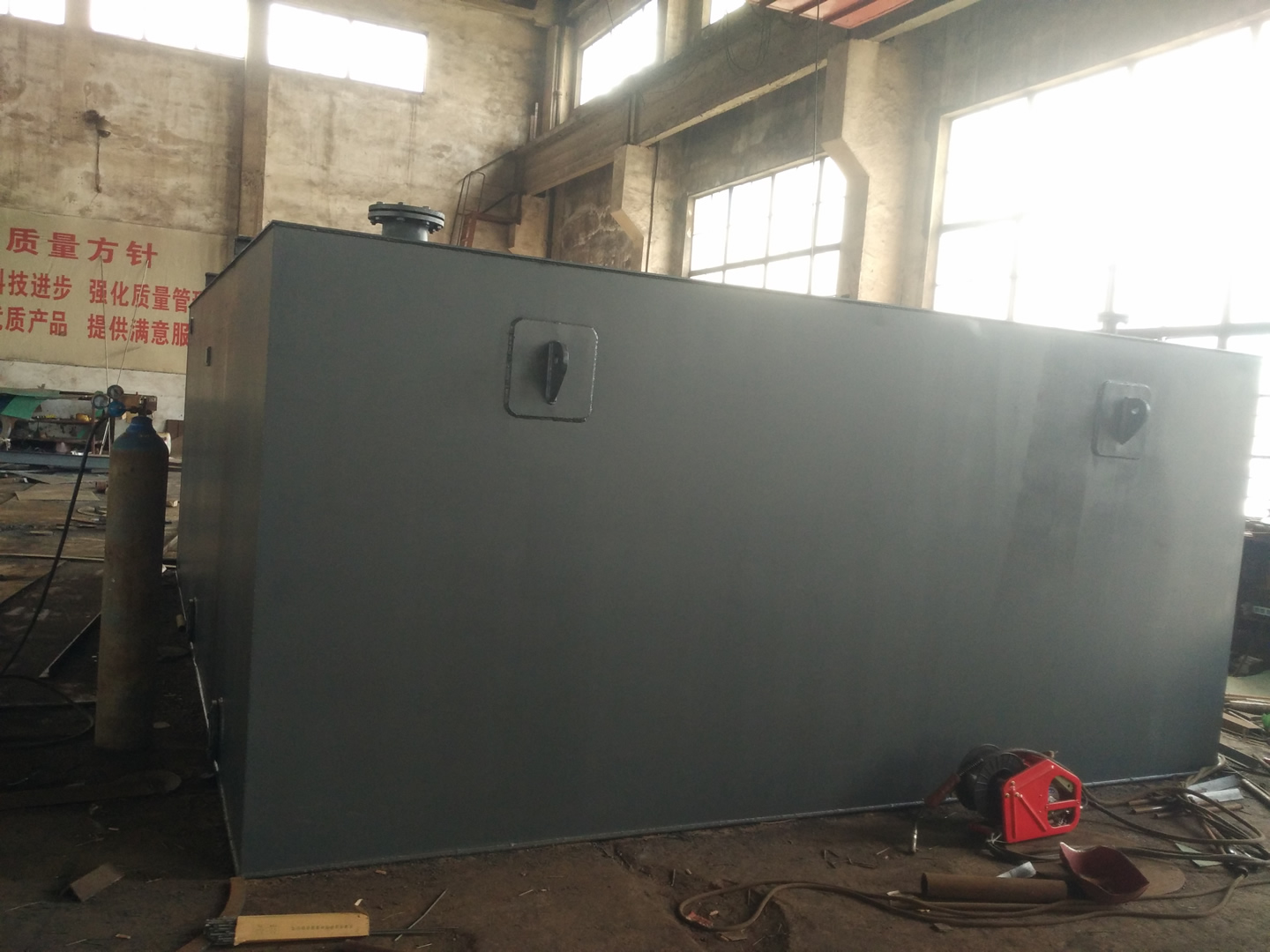

疏水箱-均压箱-射水箱

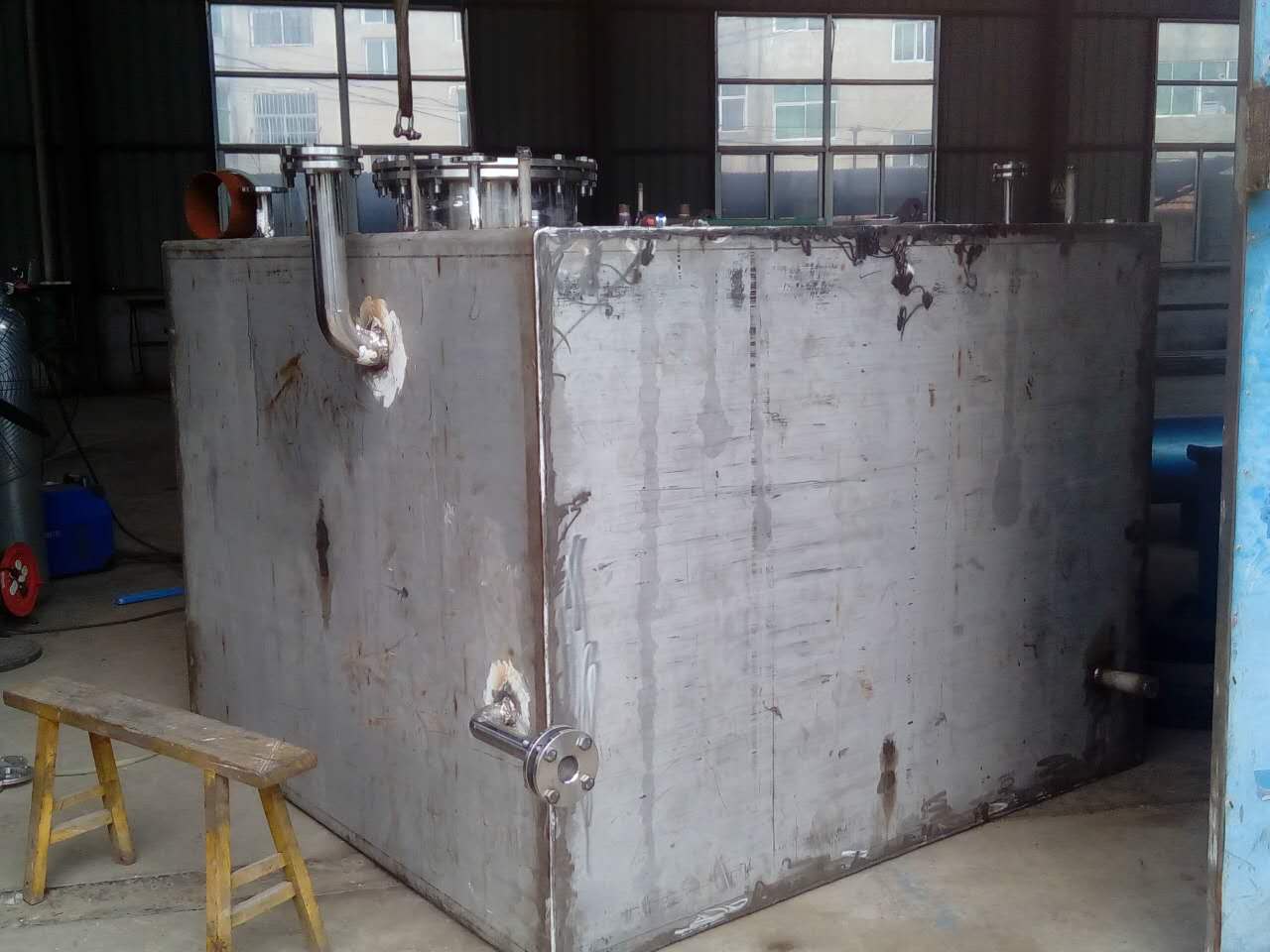

疏水箱-均压箱-射水箱



突出优势

均压箱缺点:

二段抽汽供均压箱和轴封加热器供汽均未设计调温装置,
疏水箱运行期间会长时间出现供汽温度大于220℃的情况,疏水箱目前只能通过调整均压箱进汽量来调整温度,这一方面增加了运行人员操作量,另一方面调整进汽量也会影响机组汽封压力的稳定,长期运行则对机组安全产生一定的影响,故建议在均压箱处增设减温装置来解决此问题。

如何避免疏水箱中水温升高:

1.疏水箱运行中,要密切监视水箱的水温变化,
疏水箱如有升高,打开疏水箱除盐水补水门冷却水。

2.双减器投运正常以后,
疏水箱关闭-启动疏水。

3.及时置换疏水箱中的水,温度保持在50度以下。

工作原理

疏水箱的工作原理及作用:

电厂的疏水箱是指蒸汽在管道中遇冷凝结而成的水,这部分水若存在蒸汽中,对蒸汽品质产生影响,所以需要将它排放到疏水箱中,而水是宝贵的,而且疏水有一定的温度,疏水箱将有温度的疏水收集到疏水箱中再利用即节约了水资源,
疏水箱又省下了一部分水的吸热过程(省煤)。到疏水箱疏水是蒸馏水,很干净。根据“亨利定律”的原理工作的,疏水箱不仅可以去除水中的氧气,疏水箱还可以同时去除溶解于水中的-气体。大气式热力除氧器疏水箱就是把水在一个相对密闭的容器内加热,疏水箱使容器内部充盈水蒸气,而根据“亨利定律”,疏水箱让水表面没有任何其它气体,这样,疏水箱溶解于水中的气体就被析出来,疏水箱这些气体通过多余的蒸汽一同排放到大气中。一般情况下,热力除氧器的温度都在105℃,疏水箱工作压力在0.02Mpa。疏水箱负压除氧也具有同样的能力,但效果不及热力式,疏水箱而且操作比较复杂。多数疏水箱结构型式:方形金属常压水箱。疏水箱主要用途:储存管道疏水。

均压箱的工作原理及作用:

实际均压箱有两只自动调整门(可调整压力)。正常运行时,
疏水箱一只是机组漏汽量大于后汽封用汽时,自动向凝汽器排放,以减少对环境的排放。疏水箱而另一只在机组漏汽量小于后汽封用汽时,由2抽或低一-抽汽通过它向均压箱供汽,以保证后汽封供汽。

射水箱的工作原理:

射水泵抽吸射水箱的工业水将其升压后经水室射入射水抽汽器喷嘴,
疏水箱喷嘴将压力水的压力能转变为速度能,水流高速从喷嘴射出后在水室中形成高度真空的负压区,从而使凝汽器内的汽气混合物吸入水室内和工业水一起进入扩散管后,水流速度减慢压力升高-后以略高于大气压力的压力排出扩散管进入射水箱。疏水箱设计温度不同,疏水箱其渐缩喷嘴出口处膨胀的-压力为也不同,对应的饱和温度也不同,工业水在饱和温度下不会汽化。若射水箱的工业水温度高于饱和温度时,疏水箱工业水在射水抽汽器的喷嘴出口处发生汽化现象从而降了射水抽汽器的抽气效率,从而使射水抽汽器不能达到设计工况,射水抽汽器不能抽到-的真空。疏水箱因此要保证射水抽汽器的正常工作,射水箱内的工业水温必须符合要求。因为正常运行中射水抽汽器抽出的是具有一定温度的汽气混合物,疏水箱它们排放到射水箱后会使射水箱的工业水温逐渐升高。由于工业水温的升高会影响射水抽汽器的工作效率从而使凝汽器内的真空减低。所以在正常运行中应注意调整射水箱补水门向射水箱内补充一定的温度较低的工业水,疏水箱以用来维持射水箱的水温。调整射水箱溢流量时应依照射水箱水温的高低,一般要求射水箱的水温在26℃以下,另外其溢流量不要忽大忽小,要调整到溢流水带走的热量和凝汽器汽气混合物带出的热量基本相近。疏水箱从而既保证真空又不太浪费工业水。

技术参数

疏水箱,均压箱,射水箱技术参数:疏水箱SSX-(用数字公称容积m³) 均压箱JYX-(用数字公称容积m³)射水箱SX-(用数字公称容积m³)

疏水箱,均压箱,射水箱型号 疏水箱,均压箱,射水箱可根据客户来图制造
根据客户需求尺寸设计疏水箱及均压箱,射水箱 SSX-10 SSX-20 SSX-30 SX-10 SX-20 SX-30 JYX-10 JYX-20 JYX-30
