滤水器｜工业滤水器｜手动全自动反冲洗滤水器

滤水器｜工业滤水器｜手动全自动反冲洗滤水器

【手动滤水器型号】：DLS-(50~1200) 【全自动滤水器型号】：DYLS-(50~1200)
应用领域

工业滤水器又称手动滤水器及全自动反冲洗滤水器适用于火力发电厂、水力发电站、钢铁、冶金、化工等企业过滤供用水管道中的生活垃圾、工业废弃物、浮草、鱼虾、田螺等杂质。

材质结构：

全自动反冲洗滤水器组成部分有：外壳体、上、下封头、排污管、进出水口、排污口、放气口、放水口、减速机传动机构、电动排污阀、压差变送器、PLC控制柜等组成。材质选用：不锈钢，碳钢。

全国24小时销售热线:

0518-8537 0171

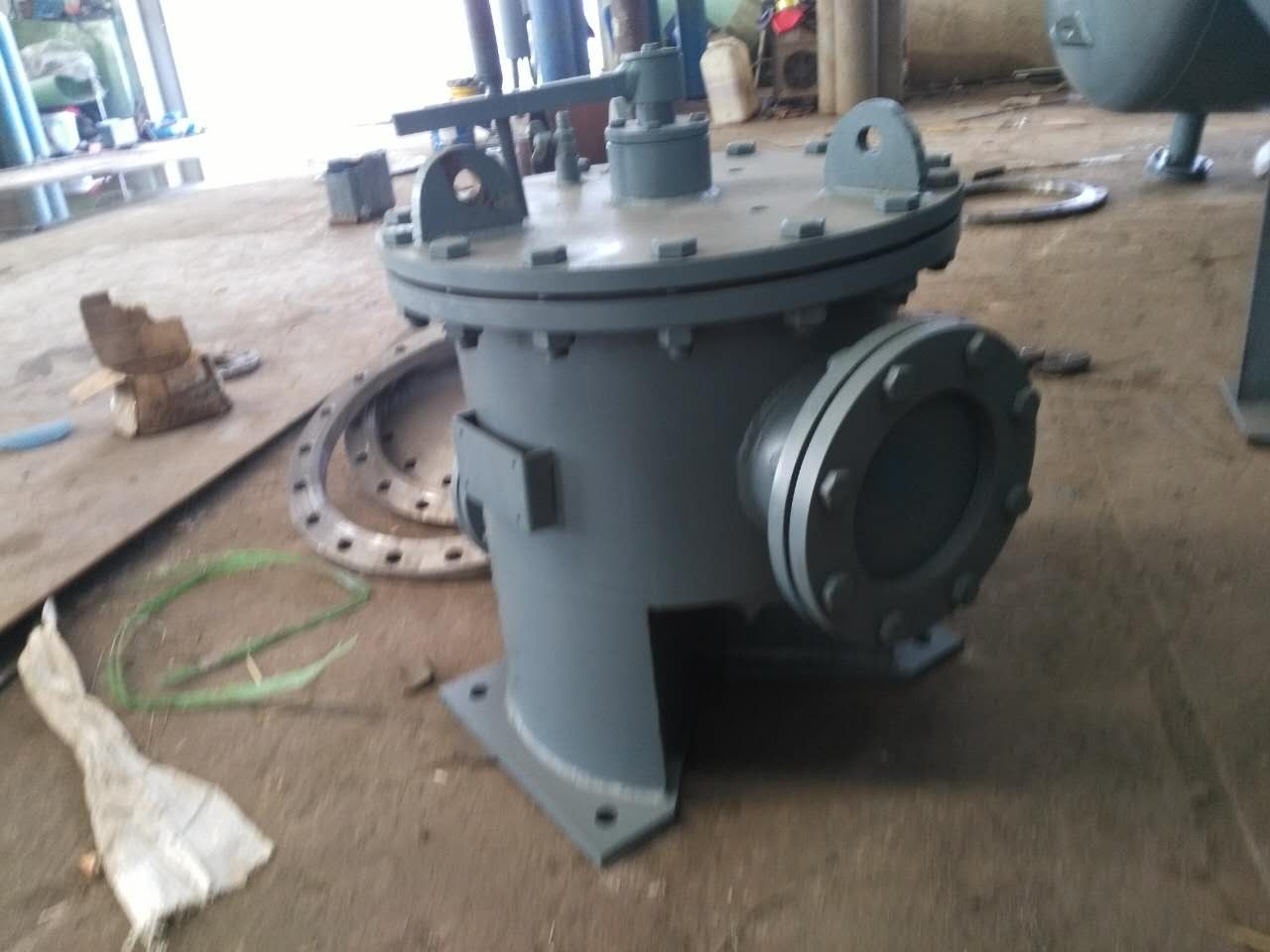

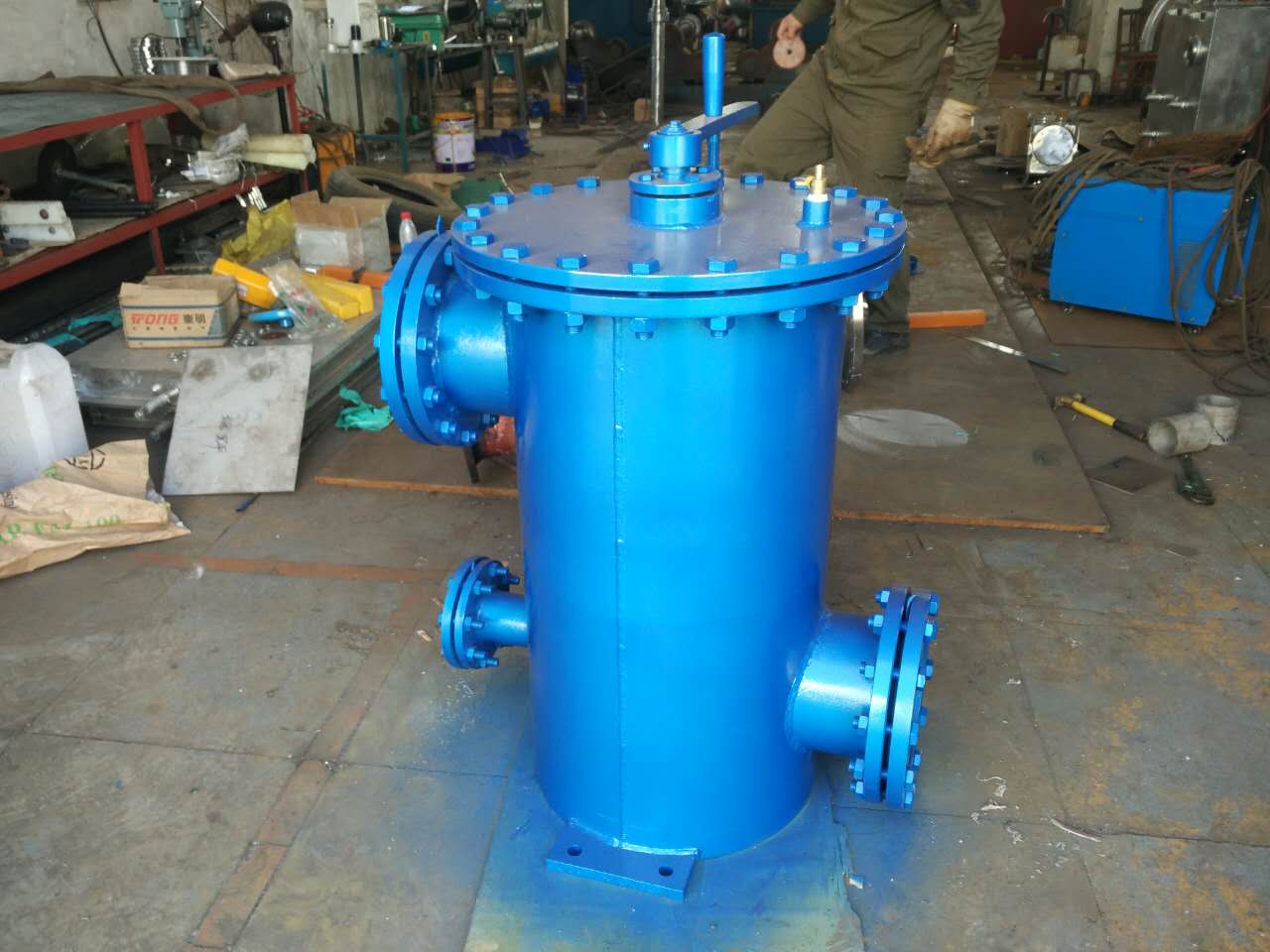

手动反冲洗滤水器 （手动滤水器，手动工业滤水器）：

在电站、化工、印染、造纸等行业供用水管边上，由于从江河、湖海中取水的来源不同，所以在水中存在着多种多样的杂质，如工业废弃物、浮草、鱼虾、田螺等。有时，在进入供用水系统的管边前，都采用简单的栅栏过滤，条件比较好的或用一次滤网进行处理，但处理后的水中仍存在着一些体积较小的杂质。当它们在供用水系统中聚积到一定程度而不清除时，将导致通流面积减小，最终产生堵塞，严重时造成停机，对安全运行构成极大威胁。鉴于经济、方便、维修等诸多因素，连云港灵动设计和制造的新型手动反冲洗工业手动滤水器系列产品，可满足用户要求，彻底解决上述问题.

手动滤水器安装及注意事项：

1、手动滤水器可卧式安装在凝汽器进口，也可安装在循环泵出口，其效果相同。

2、滤网进口直管段长度应大于循环水管道直径。

3、手动反冲洗滤水器安装时不可倾斜，连接要牢固。

4、滤网与凝汽器循环水管进口间距保持100mm以上，并在滤网与凝汽器之间加装补偿节，便于检修装拆和补偿之用。

5、工业滤水器安装后，须清除滤网前循环水管中的一切杂物，投运前，并作运行试验。

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

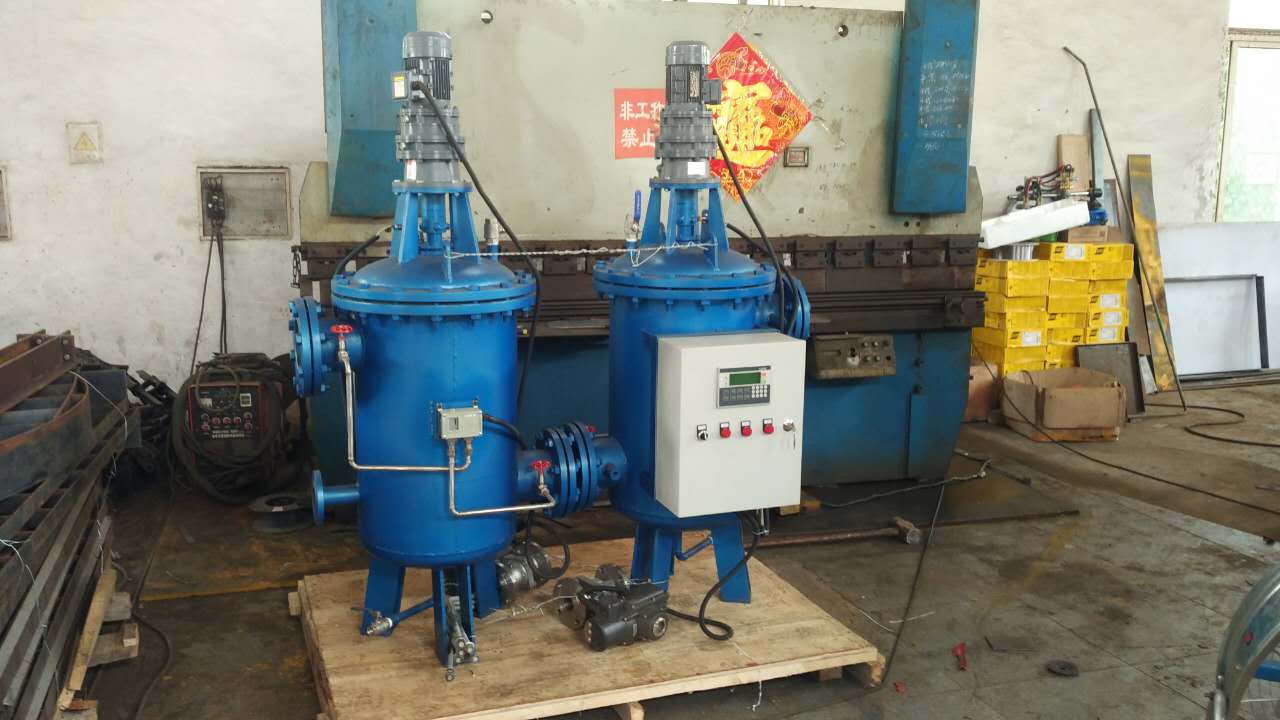

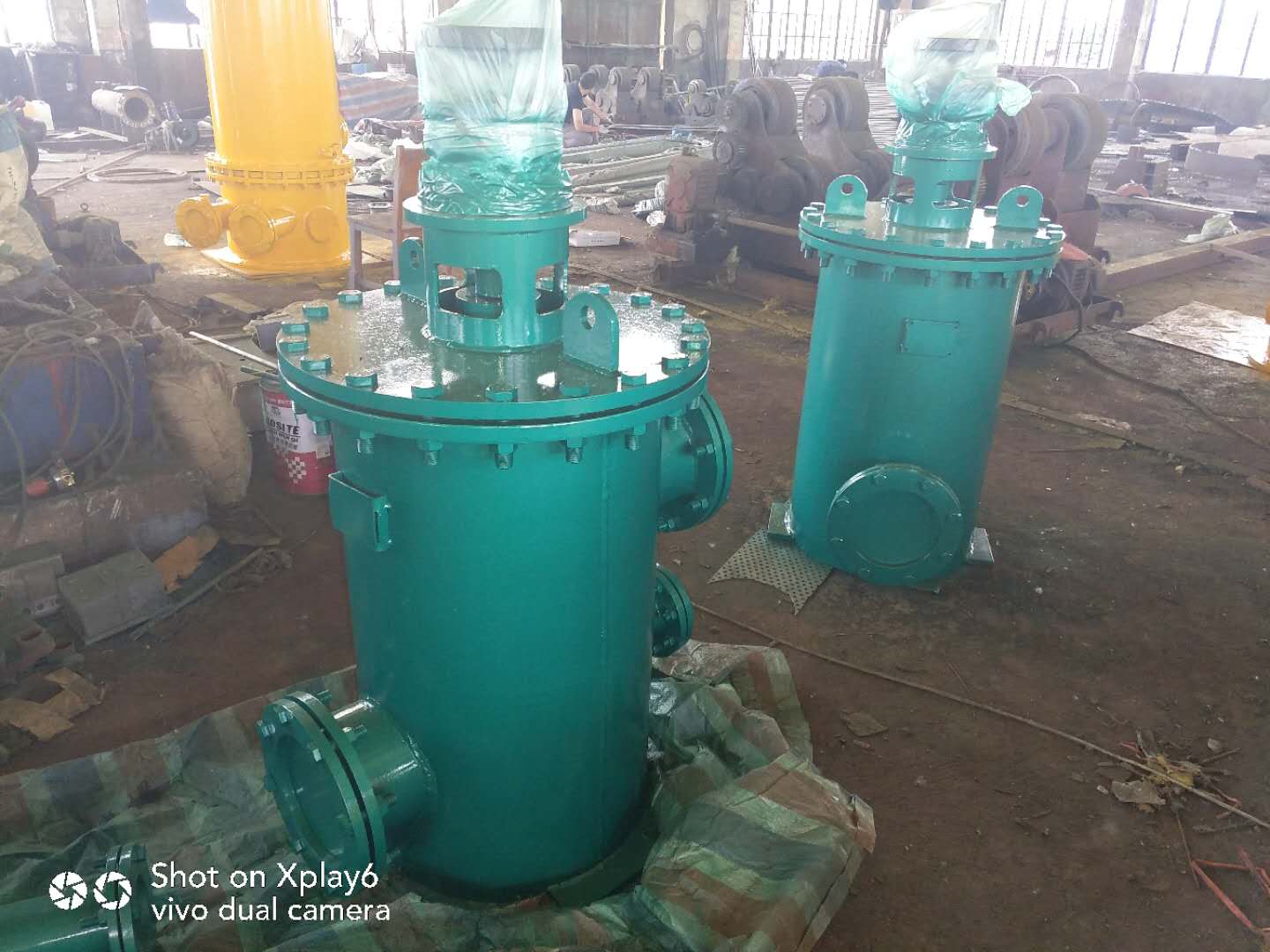

全自动滤水器介绍：

全自动反冲洗滤水器借鉴德国、以色列等国同类产品技术，结合我国水电站实际情况优化精制而成，其独特二级排污、上腔进水技术的采用，能彻底解决传统工业滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞，糊网问题；以及下端进水方式易将泥沙冲进滤网内腔，至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制，采用PLC可编程控制方式，实现全自动滤水器在线过滤、自动清洗、分级排污的功能。 全自动自清洗滤水器能持续地将江水、河水过滤成适合水电站设备使用的清洁水，以确保水电设备长时间安全可靠的运行。它无论在设计制造技术上还是在实际应用性能上，均超越国内外同类产品。

全自动滤水器的控制是通过PLC控制箱实现，它具有以下功能：

1.定时清污：

用户可按运行情况，在0-72（默认6小时）小时内任意设置定时清污时间，当达到设定时，电动装置启动，排污阀开启，工业滤水器便清污、排污。

2.差压清污：

用户可按自己的要求，整定差压清污的差压值，当工业滤水器进、出水口的差压值高 出设定值时，全自动滤水器实现清污、排污工况。

3.现地手动清污：

PLC控制箱上有手动清污按钮，按下时工业滤水器便实现手动清污、排污工况。 ·自检功能：控制箱还有差压过高报警，电机故障报警、排污阀故障报警功能。

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

滤水器制造，工业滤水器销售，手动全自动反冲洗滤水器生产厂家

突出优势

手动滤水器及全自动滤水器主要技术参数：

1.公称压力：0.1-1.0MPa 1.6Mpa 2.5Mpa 6.4Mpa

2.工作电源：380VAC50Hz

3.工作介质：水

4.压力损失：0.02Mpa-0.12Mpa

5.介质温度：5℃~80℃

6.水过滤精度：￠2~￠6mm（也可按用户要求制作）

7.环境湿度：≤95%

8.清污方式：自动反冲洗滤网

9.工作压力范围：0.3~1.6Mpa

10.工作电源：380VAC50Hz

11.控制柜抗干扰性能：GB162和IEC-255-4

12.反冲流量：小于总流量的20%

13.工业反冲洗滤水器及排污阀法兰标准:HG20593-97

14.排污方式：自动旋转排污管

15.绝缘耐压：DL478和IEC-254-4

16.安装方式：工业滤水器直立安装

17、驱动方式：反冲洗手动滤水器、反冲洗电动滤水器、反冲洗全自动滤水器

全自动反冲洗滤水器特点 ：

1.过滤面积大，压力损失小。

2.过滤清洁度可根据用户要求制作，从0.01毫米到6毫米。

3.自动排污可采用差压控制，定时控制，上、下两级排污不同时进行。

4.排污时，排水量较小，不影响滤水器的正常工作。

5.滤网采用不锈钢楔形结构，过滤孔为“V”形，使直径与滤网孔径接近的颗粒容易通过，过流能力强，不易卡塞，压力损失小，长期工作不糊网。

6.过滤元件为数个圆筒滤网沿园周密布，圆筒四周过滤，与目前电站使用的内外双层滤网结构过滤器比较，过滤面积大，效率高，过滤器体积可以做得较小，便于安装，便于维修。

7.过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住，并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外，可根据用户的要求增设双刃强力剪刀，将较大的污物剪碎，由上端排污阀排出。

8.维修清洗时，无需专用起吊设备，只需将滤水器上端螺钉松开便可人力将减速机构抬下，将滤网抬出清洗，维护方便 ·实现反冲的减速机构采用德国传动设备技术，卧式安装，结构紧凑，输出力矩大，电机防护等级高，使用寿命长。

9.两个排污阀采用进口电动阀门。

10.电气控制采用ＰＬＣ 编程控制。

工作原理

手动滤水器结构与使用说明：

(1)、本系列工业手动滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成。一般水质为淡水型的，滤网和内部主要部件为普通不锈钢材质，若为海水或具有强酸碱型的，则采用特殊不锈钢材质。

(2)、手动滤水器入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水杂质能过网芯时，由于体积大于网芯孔，而被截留在网芯上，当聚集到一定数量时，即造成进、出水口之间有一定压力差，这时，可转动网芯进行轮次自动反冲洗，杂质就会从排污口自行排出，如此往复循环，用户可根据水中杂质多少、而定时、定期自动反冲排污。

(3)、手动旋转滤水器应用在各大电站、化工、印染、造纸等行业供用水管道上，属于替代二次滤网的小型滤水器，可任意选定粘度，具有体积小，造价低，过滤流量大等诸多优点，滤水器特别适用于母管制供用水的分支管道上，从而具有二次滤网所不及的优点。过滤面积为流通面积的2.5-3倍，在环形不锈钢板上包含有许多小孔，主回路为双层结构，反冲洗回路为单层结构，能够达到很高的强度，全部采用不锈钢制造，其结构合理，性能可靠，经久耐用，其滤芯更换也非常方便。订货时需注明是主回路，还是旁路（即反冲洗）。

全自动滤水器工作原理：

全自动反冲洗滤水器又称全自动自清洗滤水器是由滤水器本体、自清洗机构、二级排污系统以及PLC控制箱组成。工业滤水器进、出水口之间有一拦污栅板3，拦污栅板上开有数个Φ20--50mm的通孔（此孔起栏污栅作用，孔径可据水电站所在流域的水质情况定），全自动滤水器的过滤精度从6毫米到0.01毫米，可按不同用户要求设计制造。

工作时，取自自然的江水、河水由工业滤水器上腔进水口进入，水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在滤水器上腔，并由上排污阀排出。较为清洁的水经导流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室内，沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管，过滤后的清洁水从滤水器中间的出水口流出。

全自动反冲洗滤水器在线工作时，压力损失很小，漂浮物从上端排污口定时排出；当滤网表面积聚杂物时，工业滤水器进、出水口会产生压差，当差压值达到自反冲洗设定值时，差压开关动作，电动减速装置1和上排电动污阀，下排污电动阀先后得电，排污阀与大气相通，经过过滤的水，在差压作用下对滤网反冲，将附着在滤网上的污物冲出，并由下腔排污阀将污物排出。排污时，上、下两排污阀不能同时进行，下排污电动阀可优先动作。 DN100以下小口自动滤水器采用单过滤结构，取消了上排污功能，其它部件工作原理与双排污结构原理相同。

技术参数

工业滤水器手动型自动型定货须知：

1、需方提供安装方案、接管通径、原滤网图纸复印件。

2、循环水流量设计值。

3、循环水中杂质含量居多的是何种杂质。

4、是否需要电控电动装置或手动装置。

手动滤水器及电动滤水器技术参数：

手动滤水器型号 进出水接管通径 过滤精度 操作方式
XLZ/S-100 DN100 0.1-6mm任选 自动,手动任选
XLZ/S-150 DN150 0.1-6mm任选 自动,手动任选
XLZ/S-200 DN200 0.1-6mm任选 自动,手动任选
XLZ/S-250 DN250 0.1-6mm任选 自动,手动任选
XLZ/S-300 DN300 0.1-6mm任选 自动,手动任选
XLZ/S-350 DN350 0.1-6mm任选 自动,手动任选
XLZ/S-400 DN400 0.1-6mm任选 自动,手动任选
XLZ/S-450 DN450 0.1-6mm任选 自动,手动任选
XLZ/S-500 DN500 0.1-6mm任选 自动,手动任选
型号/规格 口径
DN		 流量
M3/H		 排污管口径
DN		 减速机功率
kw		 排污电机功率
KW
FZLQ-A-40 40 14 32 0.37 0.05
FZLQ-A-50 50 21 40 0.37 0.05
FZLQ-A-65 65 35 50 0.37 0.05
FZLQ-A-80 80 54 50 0.37 0.05
FZLQ-A-100 100 84 50 0.55 0.05
FZLQ-A-125 125 113 65 0.55 0.09
FZLQ-A-150 150 190 65 0.55 0.09
FZLQ-A-200 200 340 80 0.75 0.12
FZLQ-A-250 250 530 80 0.75 0.12x2
FZLQ-A-300 300 763 80 0.75 0.12x2
FZLQ-A-400 400 1356 100 1.1 0.12x2
FZLQ-A-500 500 2120 150 1.1 0.18x2
FZLQ-A-600 600 3052 150 1.5 0.18x2
FZLQ-A-700 700 4154 150 1.5 0.18x2
FZLQ-A-800 800 5426 200 1.5 0.25x2
FZLQ-A-900 900 6867 200 2.2 0.25x2
FZLQ-A-1000 000 8478 200 2.2 0.25x2
FZLQ-A-1200 1200 12200 200 2.2 0.25x2
FZLQ型全自动滤水器技术参数表
有效过滤面积㎡ 进水口通流面积的3-5倍
差压设定范围 0.01-0.16MPa

反冲洗时间设定范围

 2-4分钟
压力损失 0.01-0.03MPA
驱动转数 1-3r/min
工作压力 1.0-6.4Mpa
浊水悬浮物含量 一般应小于500mg/L(含量高则反冲洗周期短)
过滤精度 0.01mm--6mm任选，特殊过滤精度可按要求制造

过滤后清洁水悬浮物含量

与过滤精度大小，浊水悬浮物颗粒有关
（轧钢浊水循环如选0.2mm过滤精度，出口悬浮物含量为35-45mg/L）
反冲洗周期

1-72小时，默认6小时
与浊水悬浮物含量和过滤精度有关，含量高、间隙小则周期短，反之则长
反冲洗用水量 低于过滤水流量的5％
反冲洗所需压力 不低于0.2MPa
工作方式 自动、手动（可任意切换）

 ZLSG-G型全自动工业反冲洗滤水器技术参数表
（上进水，下出水，4个滤网，双排污）
4个滤网，每个滤网可以单独拿出来清洗，不用拆卸滤水器本体

          参数

型号

设计流量

m3/h

进出口径

mm

排污口径

mm

减 速 机

减速机输出转速rpm

 过滤精度

功率kW

型 号

ZLSG-50G

21

50

40

0.37

NMRV

14

0.01-8mm

0.25

BLED-9085A

2

ZLSG-65G

36

65

50

0.37

NMRV

14

0.25

BLED-9085A

2

ZLSG-80G

65

80

50

0.37

XLED-32

2

ZLSG-100G

85

100

50

0.37

XLED-32

2

ZLSG-125G

113

125

50

0.37

XLED-32

2

ZLSG-150G

191

150

65

0.37

XLED-32

2

ZLSG-200G

320

200

80

0.37

XLED-32

2

ZLSG-250G

530

250

80

0.55

XLED-42

2

ZLSG-300G

763

300

80

0.55

XLED-42

2

ZLSG-350G

1200

350

125

0.75

XLED-53

1.5

ZLSG-400G

1300

400

100

0.75

XLED-53

1.5

ZLSG-450G

1500

450

100

0.75

XLED-63

1.0

ZLSG-500G

2120

500

125

0.75

XLED-63

1.0

ZLSG-600G

3055

600

150

1.1

XLED-63

1.0

ZLSG-700G

3890

700

150

1.1

XLED-63

1.0
