【换热管形式】:不锈钢U型管【U型管中心距范围】:40-718mm等
应用领域

不锈钢U型管基本用于冷凝器,热交换器,低压加热器,容积式换热器,锅炉相关辅机,过热器,换热器和制冷器用焊接奥氏体不锈钢钢管等。

材质结构:

一般U型管作为换热管冷却管来使用,材质选用:不锈钢管,黄铜管,紫铜管,白铜管,铝合金,20G,碳钢管,锅炉管等。

全国24小时销售热线:

0518-8537 0171

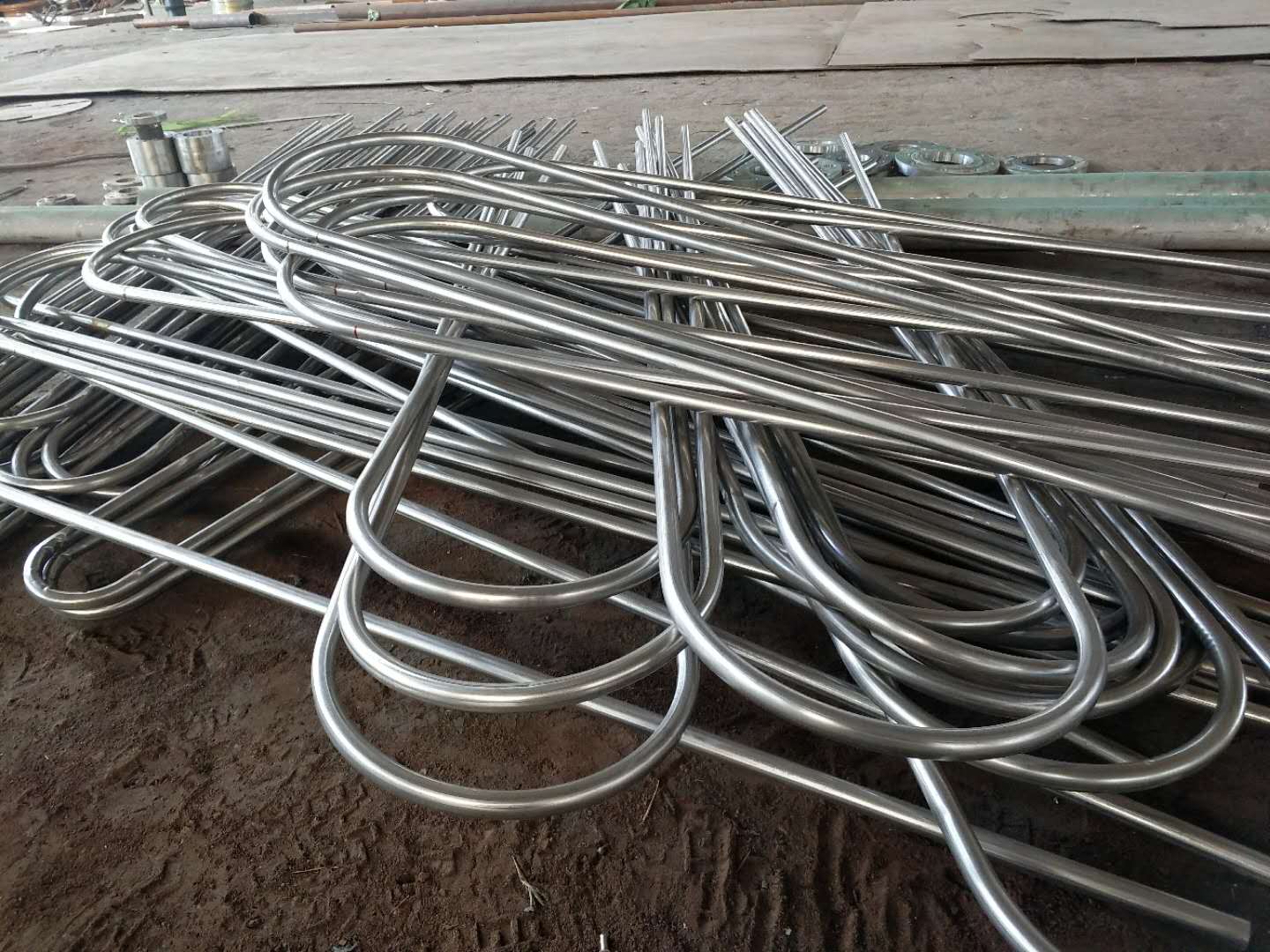

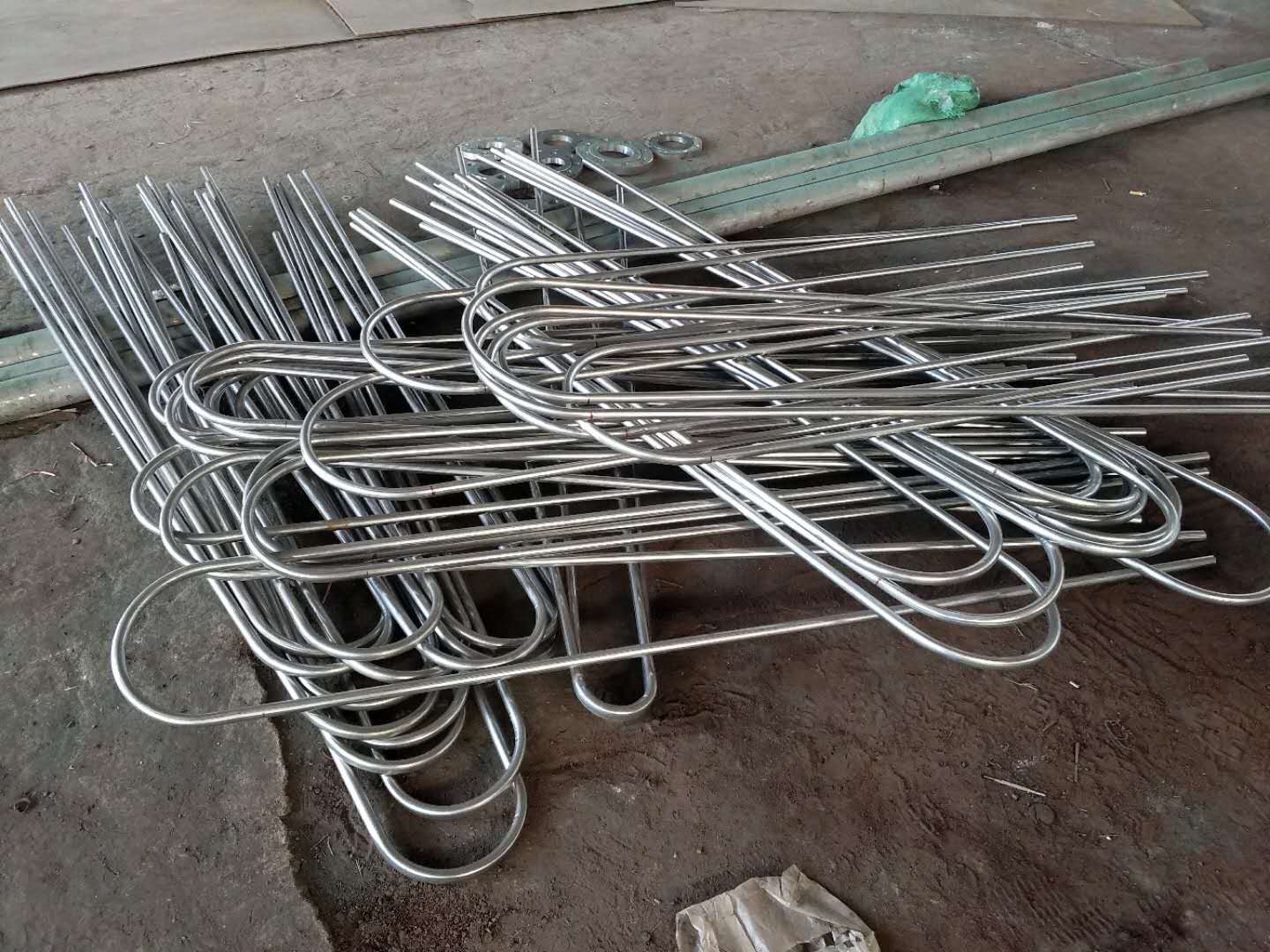

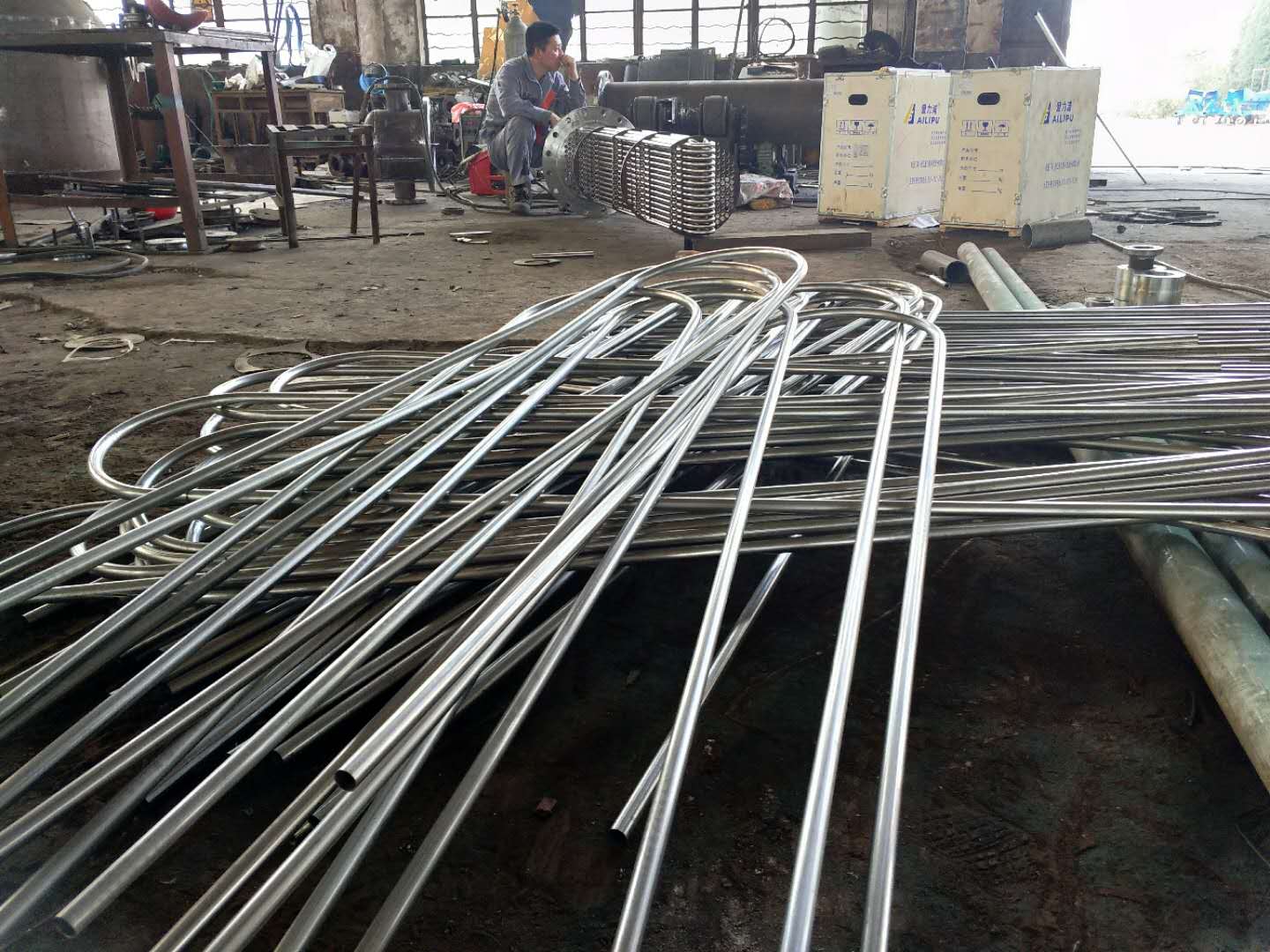

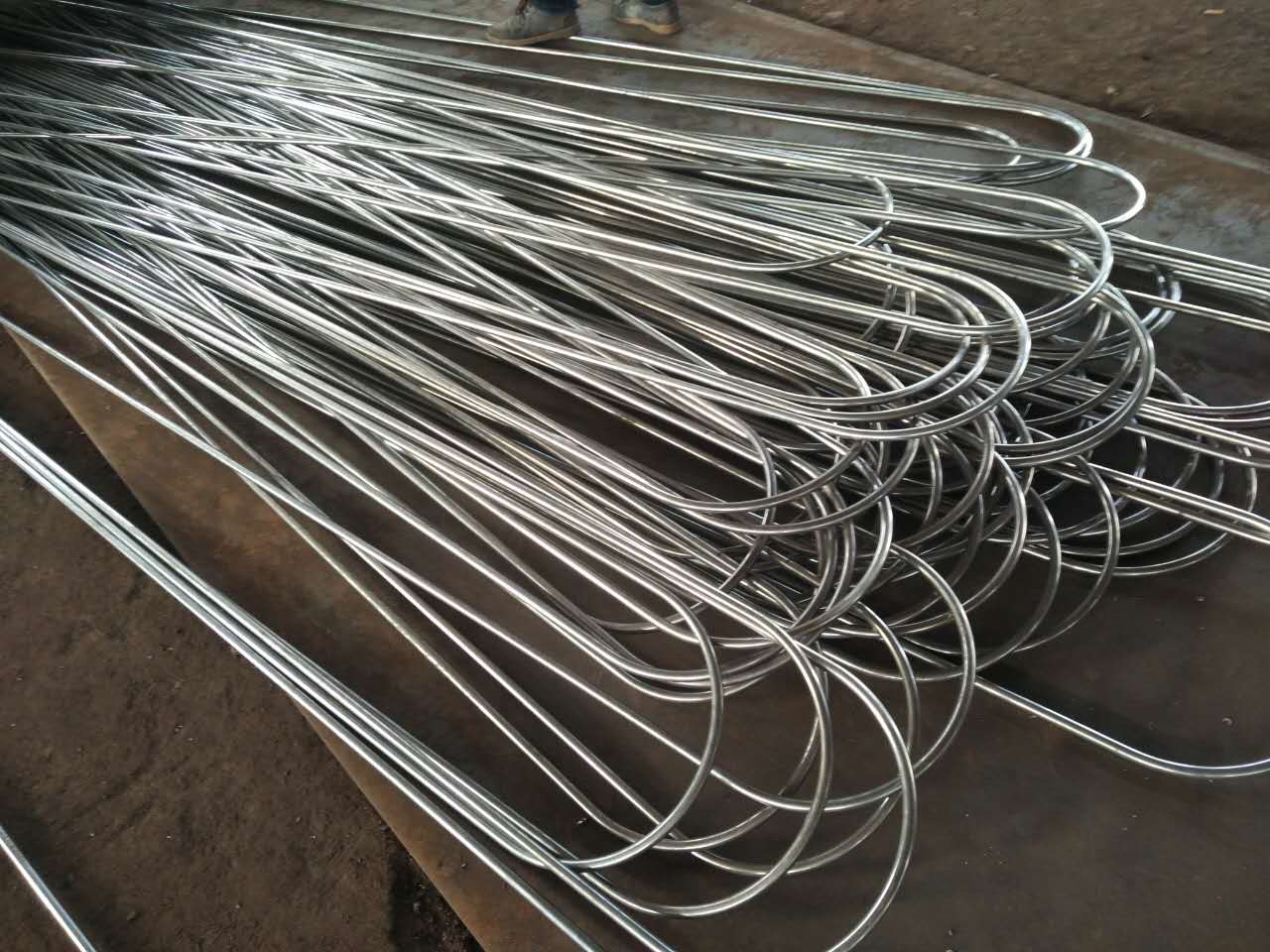

不锈钢U型管介绍:

一般U型管作为换热管冷却管来使用,不锈钢U型管基本用于各种电气仪表,冷凝器,换热设备,热交换器,低压加热器,容积式换热器,锅炉相关辅机,过热器,换热器和制冷器用焊接奥氏体不锈钢钢管等。材质选用:不锈钢管,黄铜管,紫铜管,白铜管,铝合金,20G,碳钢管,锅炉管等器件的热量传输管道,在石油、化工、空调、医药、火电、核能等项目上有广泛的应用。连云港市灵动所提供的不锈钢U型管,规格组距齐全。主要生产不锈钢奥氏体品种:304不锈钢U型管/304L不锈钢U型管、316不锈钢U型管/316L不锈钢U型管等。

不锈钢U型管生产厂家

高压加热器不锈钢U型管换管改造

高压加热器不锈钢U型管换管改造厂家

高压加热器锅炉管20GU型管换管改造

高压加热器高压不锈钢U型管换管改造

高压加热器耐高温不锈钢U型管换管改造厂家

高压加热器铜管U型管换管改造

不锈钢U型管标准:

ASTM A249锅炉、过热器、换热器和制冷器用焊接奥氏体不锈钢钢管

GB/T24593-2009锅炉和热交换器用奥氏体不锈钢焊接钢管

GB/T12771-2008流体输送用不锈钢焊接钢管

HG/20537.2-92管壳式换热器用奥氏体不锈钢焊接钢管技术要求

不锈钢U型管焊接性能:

不锈钢U型管基本采用不锈钢焊接管,也就是有缝管,自动焊接视觉跟踪仪:自动调整焊针焊缝的偏移,保证焊接质量.在线涡流探伤仪,检测报警在线焊管质量缺陷.

不锈钢U型管焊接方式:

氩弧焊或等离子焊+氩弧焊,焊接成直管,再将只管弯曲成U字形状。

突出优势


不锈钢U型管优势:

我们公司所提供的不锈钢U型管主要用于像冷凝器,换热设备,热交换器,低压加热器,容积式换热器,锅炉相关辅机,过热器,换热器和制冷器用焊接奥氏体不锈钢钢管等设备的U型管换管改造使用。基本不锈钢U型管与管板连接处采用两种方式:1.将管材与管板间的接口焊接。2.将管材与管板间的接口胀接。基本其它材质U型管与不锈钢U型管采用端口焊接的方式多,胀接方式少。以压力温度的高低来决定。

不锈钢U形管换热器的特点:

结构简单,只有一个管板,密封面少,运行可靠,造价低;管束可抽出,管间(壳程)清洗方便。质量轻,适用于高温和高压的场合。管程清洗困难,管程流体必须是洁净和不易结垢的物料,由于管子需要一定的弯曲半径,故管板利用率低;管束最内层间距大,壳程易短路;内层管子不能更换,因而抱人率高。不锈钢U形管式换热器适用于管、壳壁温差较大或壳程介质易结垢,而管程介质清洁不易结垢以及高温、高压、腐蚀性强的场合。一般高温、高压、腐蚀性强的介质走管内,可是高压空间减小,密封易解决,并可节约材料和减少热损失。

不锈钢U形管换热器的应用:

不锈钢U形管换热器是广泛应用于汽车、航空、石油化工、动力、医药、冶金、制冷、轻工、食品、工程机械等行业的一种通用设备,约占工艺设备总量的20%~70%。按其传热面的形状和结构进行分类可分为管型、板型和其他形式换热器。目前常用的换热器种类有浮头式、固定管板式和U形管式,其中以浮头式换热器居多。固定管板式换热器由于自身结构,应用的场合有限;浮头式换热器零部件多,易拆卸和清理,但检修的工作量大,容易内漏;而不锈钢U型管式换热器的管板比固定管板式换热器少,其泄漏点就相应减少。此外,不锈钢U型管式换热器的壳程水压试验后烘干也比较容易,而且它的适用场合广、检修简单、操作弹性好。如果换热器的换热面积小、壳程与管程的温差较大或壳程介质很容易脏、管束表面需要经常清理地,一般都采用不锈钢U型管式换热器。

不锈钢U型管式换热器结构:

单台换热器共有两块管板,如下图1所示(件号45为中间挡板,件号46为U形换热管,件号47为内导流筒)。 这种不锈钢U型管换热器有一半管束管内外介质的流动方向为并流,另一半管束管内外介质的流动方向为逆流。不锈钢U型管式换热器的双管板之间一般采用聚液壳彼此连接。聚液壳可以用来调整管板间距且保证两管板相互平行。同时,聚液壳用来封闭相邻两管板之间泄漏出的气(液)体,防止有毒气(液)体的外溢。聚液壳最高和最低处需分别设置放空口和放净口,用于及时导出渗漏气(液)体。如果壳程与管程之间温差很大,为了降低壳程与管程管板与换热管连接处的应力,应尽量降低短节的壁厚,必要时可增加一个膨胀节。
不锈钢U型管式换热器


工作原理

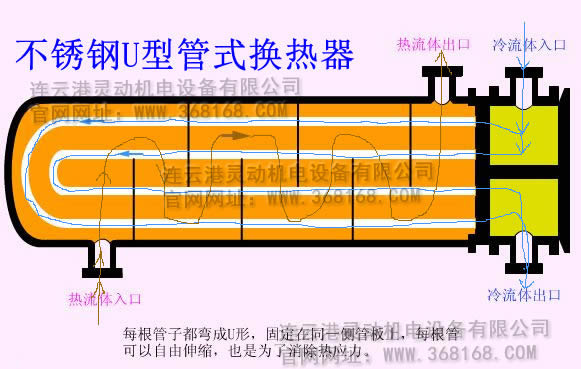

不锈钢U型管式换热器工作原理:

不锈钢U型管式换热器属于列管换热器的一种,换热器的工作原理都热量从高温端传递至低温段,不锈钢U型管式换热器管程每根管子都弯成U形,管子的两端分别安装在同一固定管板的两侧,并用隔板将封头隔成两室,每根管子都可以自动收缩,与其它管子和外壳无关,即使壳体与管子间温差很大时也使用,实际生产中循环水冷却高温气体便常用不锈钢U型管式换热器,换热器列管腐蚀或泄漏后可只换芯子,但不宜清洗。

不锈钢U型管式换热器运作流程

技术参数

订购须知:

1.U型管材质?

2.U型管具体用在什么设备上。

3.需用提供U型管尺寸:直径?壁厚?长度?最好提供需要换管设备的布管图!

4.我们主要提供,U型管换管服务及提供管材,换管需要将原设备发货到我们公司更换。

不锈钢U型管规格表:
序号 管外径(mm) 壁厚(mm) 中心距范围(mm)











1 φ12 1.0~2.0 40~500







2 φ14 1.0~2.0 40~500







3 φ16 0.9~2.5 60~718







4 φ19 1.0~2.5 70~480







5 φ20 1.0~2.5 80~470







6 φ22 1.2~2.5 80~526







7 φ25 1.5~2.5 80~634







8 φ27 1.5~2.5 100~400







9 φ32 2.0~3.0 150~320








注意:以上为常用规格仅供参考,按实际要求参数为准,一般我们都采用有缝管(所谓的不锈钢焊接管)可选用无缝管。详情请联系我们。
