【补水装置型号】:BS-(10-110)t/h 【补水装置年节煤】:(337.5-3712.5)t/a
应用领域

凝汽器中增加一套化学补水装置,把化学补水科学喷入,使排出的汽体迅速冷却,从而提高机组真空和回热经济性,同时使进入除氧器的水温提高,含氧量降低,提高除氧器除氧效率。

材质结构:

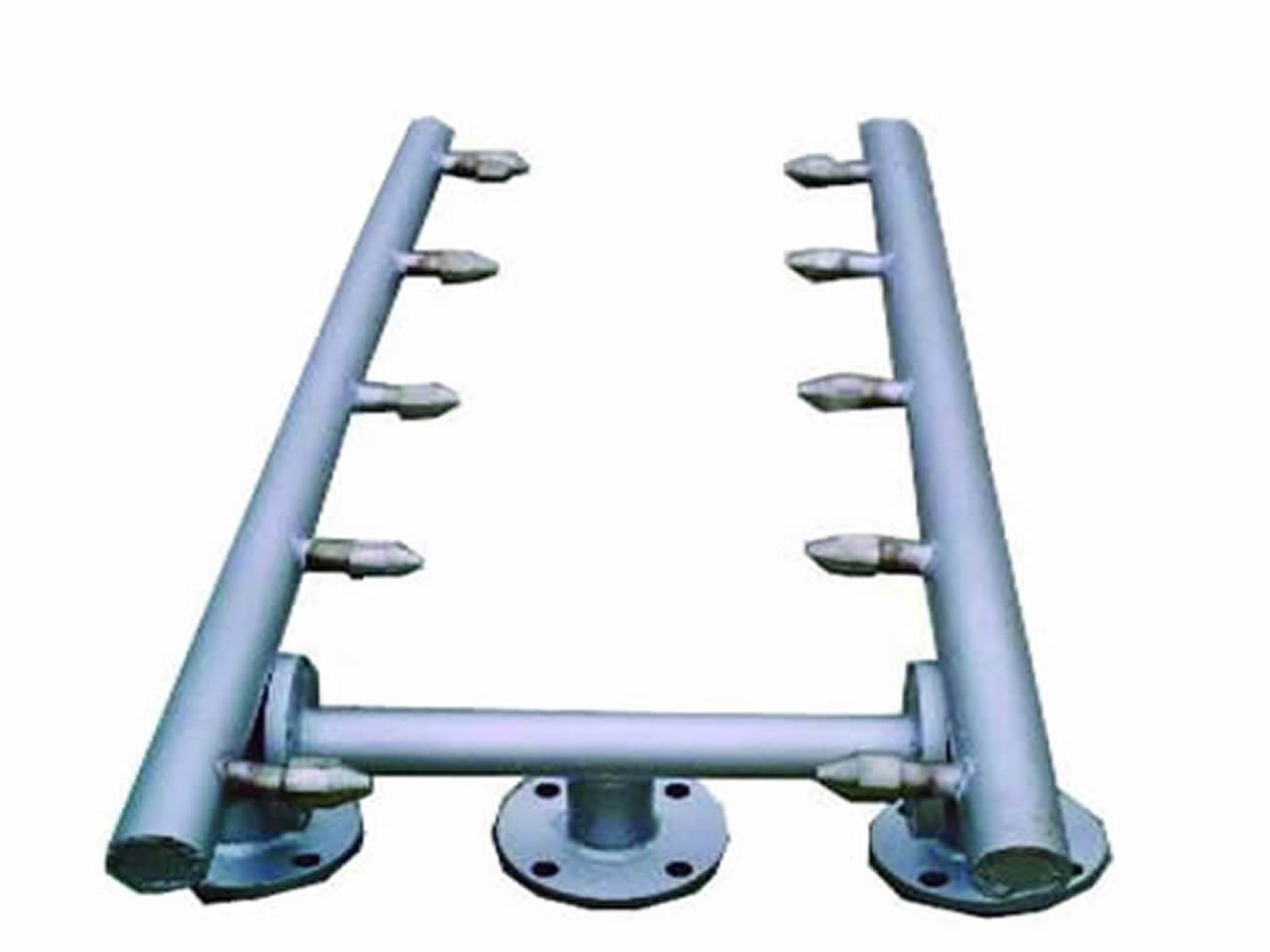

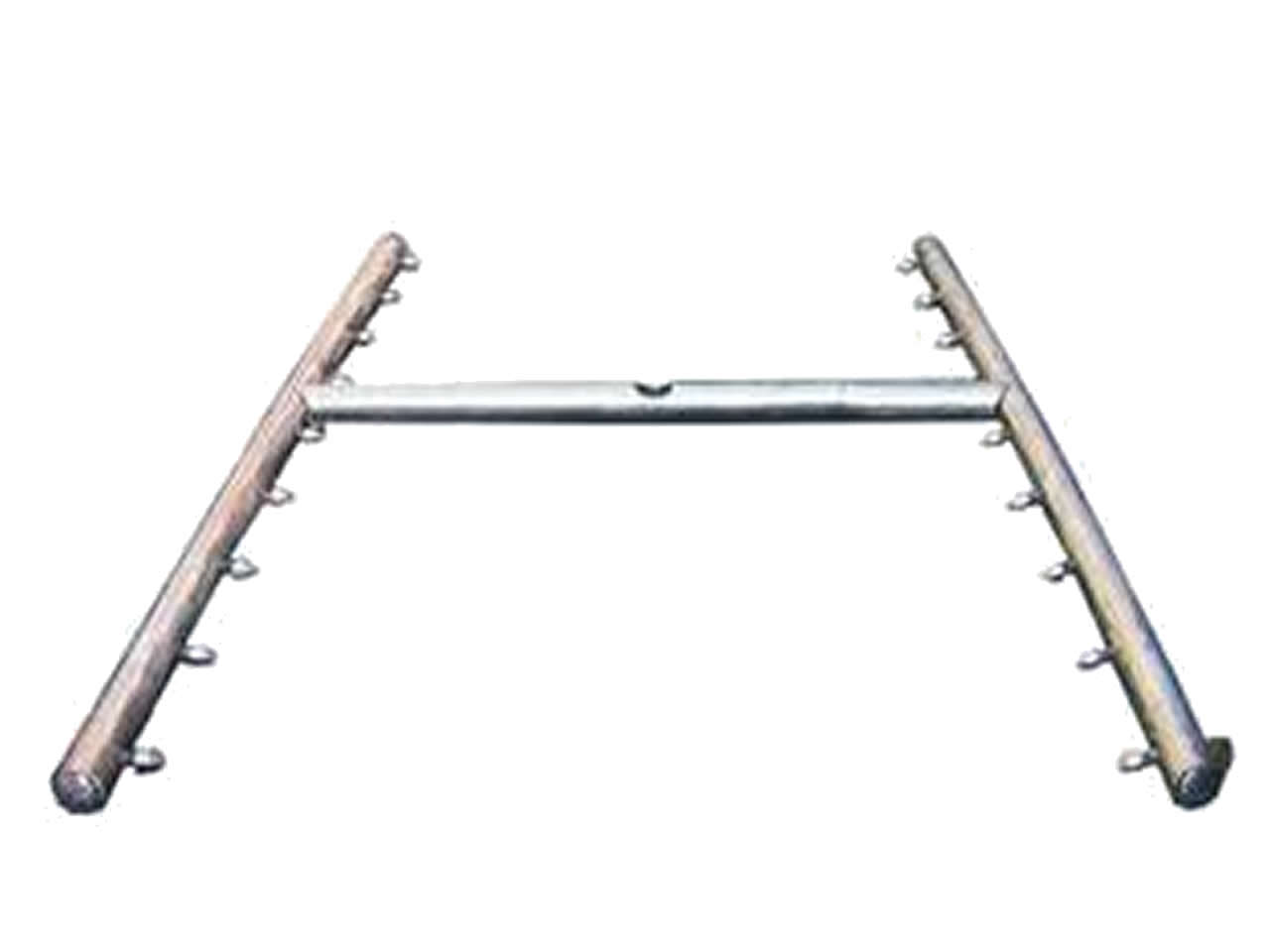

确定了水的补入为凝汽器喉部,根据凝汽器喉部的尺寸,确定凝汽器内“补水节能装置”的管道布置方式的位置,补入水通过“补水节能装置”雾化地从喉部补入,并能形成一个“雾化带”,流经轴封冷却器、抽气器、低压加热器后到达除氧器。

全国24小时销售热线:

0518-8537 0171

凝汽器补水装置概述:

凝汽器化学补水装置技术是国家电力部推广的重点节能措施专属设备。是通过近几年来发展起来的一门热工理论等效焓降法,作为一种新的热力系统计算分析方法。在冷凝器-汽轮机凝汽器中增加一套科学补水装置,把化学补水科学喷入,使排出的汽体迅速冷却,从而提高机组真空和回热经济性,同时使进入除氧器的水温提高,含氧量降低,提高除氧器除氧效率。采用该科学补水装置后,煤耗可下降1-3克/千瓦时。半年就可收回投资。

补水装置制造,凝汽器补水装置厂家,化学补水装置生产厂家

补水装置制造,凝汽器补水装置厂家,化学补水装置生产厂家

化学补水装置性能:

我们确定了水的补入为凝汽器喉部,根据凝汽器喉部的尺寸,确定凝汽器内“补水节能装置”的管道布置方式的位置,补入水通过“补水节能装置”雾化地从喉部补入,并能形成一个“雾化带”,流经轴封冷却器、抽气器、低压加热器后到达除氧器。这一过程,产生的效能为:

1、补充水吸收了一定的热量,使给水温度大幅度提高,即增加低压系统抽汽量,减少高压抽汽量,提高了热功转换效率,使这部分蒸汽在机内作功。

2、补水在凝汽器中吸收排汽热量,减少了一定份额的余额损失,强化了热交换,降低了排汽温度,改善了机组真空。

3、凝汽器对补水汽进行真空除氧,提高了整个回热系统的除氧能力。

4、且利于机组接带负荷。

凝汽器科学补水装置使用操作和安装的注意事项:

1. 要根据凝汽器喉部的尺寸,确定凝汽器内“化学科学补水装置”的 管道 布置方式的位置。

2. 如机组小修,安装工期为半天即可,如不吊汽缸安装,则安装工期为一天即可。

3. 在化学补水装置至凝汽器管路上,可加装流量孔板,将流量指示装于运行层,给运行人员调整补水量提供依据。

4. 为使运行人员及时方便地了解凝汽器水位,及时调整补入水流量,可采用阀门控制流量形式和整个系统防虹吸管路,或加装“ 电接点水位计 ”于操作盘上。

5. 运行人员可根据机组经济 参数 及 负荷 ,调整补入水流量。 6. “科学补水节能装置”在凝汽器内的支承应固定牢靠,防止松动。

凝汽器补水装置订货须知 :

1、使用化学科学补水装置需提供补水量每小时多少吨。(T/H)

2、凝汽器喉部的位置和空间尺寸图。(复印件)

3、系统补水的来源是单元补水,还是从母管中补水。

4、提供凝结水泵富余量.

5、提供凝汽器喉部图纸。

突出优势

凝汽器用该科学补水装置突出优势:

科学补水装置是电力部推广的重点节能措施。是通过近几年来发展起来的一门 热工理论等效焓降法,作为一种新的热力系统计算分析方法。在冷凝器中增加一套化学科学补水节能系统装置把化学补水科学喷入,使排出的汽体迅速冷却,从而提高机组 真空 和回热经济性,同时使进入除氧器的水温提高,含氧量降低,提高 除氧器 除氧效率。采用化学科学补水节能系统装置后,煤耗可下降1-3克/千瓦时。半年就可收回投资。

凝汽器补水技术改造方案和有关参数的确定 :

1. 科学补水装置实施方案的选定。 要根据现场系统特点,选定系统补水的来源,是单元补水,还是从母管中补水等,然后决定补入凝汽器喉部的位置和空间尺寸。

2. 补水量的确定。补入凝汽器的水量受到以下主要因素的制约: 即受到凝结水泵、主抽汽器、轴封冷却器、低压加热器通流能力的限制。 其次,受到除氧能力的限制。对于其确定的机组与凝汽器(汽轮机凝汽器)化学科学补水节能系统装置,其除氧能力是确定的,若补充水量过大,它将无法将补充水中的含氧量达到要求值以下,造成凝结水含氧量超标,从而腐蚀凝结水管道。再者,在运行中,补充水量还应与机组所接带的负荷匹配。

补水系统数的确定改造方案和有关参数:

为了获取更好的经济效益,在制定改造方案时,应注意以下事项:


1、补入凝汽器的水量过大时,凝汽器水泵不能及时将凝汽器中的水抽出,将会导制满水,影响机组安全运行。因此,补入凝汽器中的水量不能超过凝结水泵出力与凝结水量的差值。解决上述问题,也可另设一台小型凝结水泵。

2、主抽水器、轴封冷却器、低压加热器均有一额定的通流量,当通过的水量超过其额定通流量时,因其加热能力不足使出口水温降低,使回热效果减弱,因此,补入凝汽器中的水量不能超过主抽汽器、轴封冷却器、低压加热器的额定通流量与凝汽器水量的差值。 其次,受到除氧能力的限制,对于其确定的机组与凝汽器补水装置,其除氧能力是确定的,若补充水量过大,它将无法将补充水中的含氧量降到要求值以下,造成凝结水含氧量超标,从而腐蚀凝结水管道。 再者,在运行中,补充水量还应与机组所接带的负荷匹配。

补水系统改进的措施和有关方式的介绍:

(1)只要将补水补入凝汽器,就可得到较好的回热效益

(2)为了达到在凝汽器内能良好吸收排汽热量以改善汽轮机真空的目的,补充水进入凝汽器的方式与位置需满足热力除氧要求,那么水的补入方式就很关键。 公司通过取证、分析,确定了水的补入状态应雾化从喉部补入,最好能形成一个"雾化带"。通过选择,公司技术人员自行设计制造出一种"机械旋射流雾化喷咀。 使用此喷咀强化了补充水与排汽间的换热,使补充水易达到饱和,为气体从水滴中溢出扩散出来,创造了条件,同时,又防止出现补水沿着凝汽器内壁流动的现象。 综上所述,要根据凝汽器喉部的尺寸,确定凝汽器内"补水装置"的管道布置方式和位置,然后再确定喷咀的最佳位置。以上两项确定后,再将喷咀的喷射角定成一个常数。同时要考虑喷咀防止松动及"补水装置"在凝汽器的支承。

工作原理

凝汽器补水节能装置工作原理及优点:

确定凝汽器内“补水节能装置”的管道布置方式的位置,除盐水通过“补水节能装置”雾化从喉部补入,并能形成一个“雾化带”,流经轴封冷却器、抽气器、低压加热器后到达除氧器。

这一过程,产生的效能为:补水节能装置

1、补充水吸收了一定的热量,使给水温度大幅度提高,即增加低压系统抽汽量,减少高压抽汽量,提高了热功转换效率,使这部分蒸汽在机内作功。

2、补水在凝汽器中吸收排汽热量,减少了一定份额的余额损失,强化了热交换,降低了排汽温度,改善了机组真空,而且在补水温度比排汽温度低时,效果越明显,既经济又利于机组接带负荷(电厂补水常规温度在20-38 ℃之间)。

3、凝汽器对补水汽进行真空除氧,提高了整个回热系统的除氧能力。

技术参数

科学补水装置技术参数:

型号
补水量(t/h) 效率相对提高(%) 供电煤耗(g/kw.h) 年节煤(t/a)
BS-10
10 0.225 1-3 337.5
BS-20 20 0.450 675.0
BS-30 30 0.720 1080.0
BS-40
40 0.900 1350.0
BS-50 50 1.125 1687.5
BS-60 60 1.350 2025.0
BS-70 70 1.575 2362.5
BS-80 80 1.800 2700.5
BS-90 90 2.025 3037.5
BS-100 100 2.225 3413.0
BS-110 110 2.475 3712.5
注意:以上凝汽器补水装置规格型号技术参数仅供参考,按实际设计为主!
