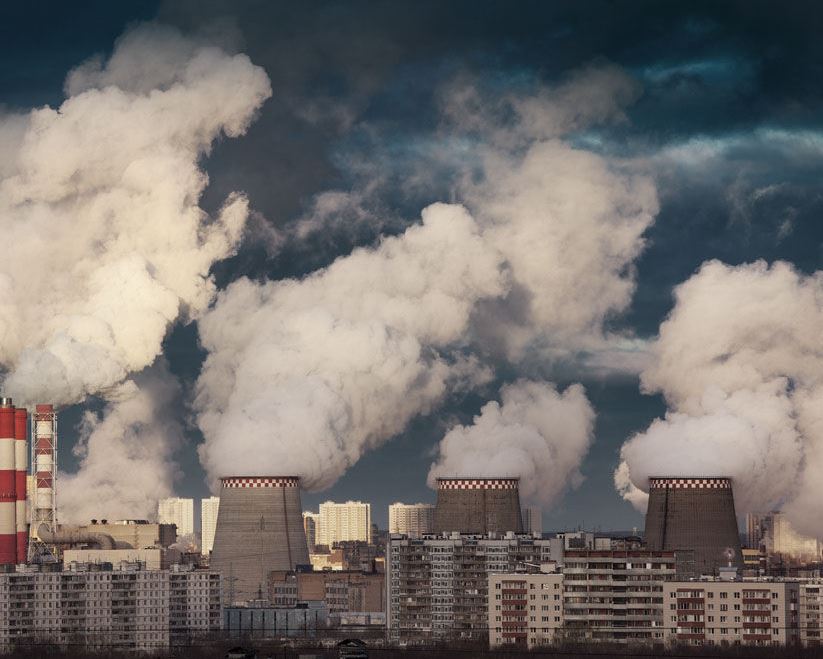

火力发电详细介绍

分享到:
作者来源:李清       发布时间: 2018-05-28 17:07
导读:火力发电利用可燃物在燃烧时产生的热能,通过发电动力装置转换成电能的一种发电方式。中国的煤炭资源丰富,1990年产煤10.9亿吨,其中发电用煤仅占12%。火力发电仍有巨大潜力。

火力发电(thermal power,thermoelectricity power generation),利用可燃物燃烧时产生的热能,通过发电动力装置转换成电能的一种发电方式。中国的煤炭资源丰富,1990年产煤10.9亿吨,其中发电用煤仅占12%。火力发电仍有巨大潜力。

由于地球上化石燃料的短缺,人类正尽力开发核能发电、核聚变发电以及高效率的太阳能发电等,以求最终解决人类社会面临的能源问题。最早的火力发电是1875年在巴黎北火车站的火电厂实现的。随着发电机、汽轮机制造技术的完善,输变电技术的改进,特别是电力系统的出现以及社会电气化对电能的需求,20世纪30年代以后,火力发电进入大发展的时期。火力发电机组的容量由200兆瓦级提高到300~600兆瓦级(50年代中期),到1973年,最大的火电机组达1300兆瓦。大机组、大电厂使火力发电的热效率大为提高,每千瓦的建设投资和发电成本也不断降低。到80年代后期,世界最大火电厂是日本的鹿儿岛火电厂,容量为4400兆瓦。但机组过大又带来可靠性、可用率的降低,因而到90年代初,火力发电单机容量稳定在300~700兆瓦。,其所占中国总装机容量约在70%以上。火力发电所使用的煤,占工业用煤的50%以上。目前我国发电供热用煤占全国煤炭生产总量的50%左右。大约全国90%的二氧化硫排放由煤电产生,80%的二氧化碳排放量由煤电排放。



火力发电按其作用分单纯供电的和既发电又供热的。按原动机分汽轮机发电、燃气轮机发电、柴油机发电。按所用燃料分,主要有燃煤发电、燃油发电、燃气发电。为提高综合经济效益,火力发电应尽量靠近燃料基地进行。在大城市和工业区则应实施热电联供。

火力发电详细介绍

火力发电是我国主要的发电方式,电站锅炉作为火力电站的三大主机设备之一,伴随着我国火电行业的发展而发展。
当环保节能成为中国电力工业结构调整的重要方向时,火电行业在“上大压小”的政策导向下积极推进产业结构优化升级,关闭大批能效低、污染重的小火电机组,在很大程度上加快了国内火电设备的更新换代。
至2010年底,单机容量30万千瓦及以上火电机组占全部火电机组容量的60%以上。火电行业的“上大压小”也推动了电站锅炉向高参数、大容量方向发展。此外,循环流化床、IGCC等清洁煤技术逐渐成熟,应用也日益广泛,从而推动了CFB锅炉与IGCC气化炉的发展。
2014年1月-2015年3月,我国火电项目数量出现猛增。近期,中电联发布《2015年前三季度全国电力供需形势分析预测报告》指出,2015年9月底火电发电量持续负增长、设备利用小时同比降幅扩大。一边是火电发电量持续负增长、设备利用小时同比大幅下降,一边是各地新批火电项目众多,2015年火电的爆发式增长值得仔细回,简单的说就是利用燃料发热,加热水,形成高温高压过热蒸汽,推动气轮机旋转,带动发电机转子电磁场)旋转,定子线圈切割磁力线,发出电能,再利用升压变压器,升到系统电压,与系统并网,向外输送电能。

然后蒸汽沿管道进入汽轮机中不断膨胀做功,冲击汽轮机转子高速旋转,汽轮机带动发电机发电。最后又被给水泵进一步升压送回锅炉中重复参加上述循环过程,发电机发出的电经变压器升压后输入电网。火力发电中存在着三种型式的能量转换过程:

利用可燃物等所含能量发电的方式统称为火力发电。按发电方式,火力发电分为燃煤汽轮机发电、燃油汽轮机发电、燃气-蒸汽联合循环发电和内燃机发电。
火电仍占领电力的大部分市场,只有火电技术必须不断提高发展,才能适应和谐社会的要求。
“十五”期间中国火电建设项目发展迅猛。2001年至2005年8月,经国家环保总局审批的火电项目达472个,装机容量达344382MW,其中2004年审批项目135个,装机容量107590MW,比上年增长207%;2005年1至8月份,审批项目213个,装机容量168546MW,同比增长420%。如果这些火电项目全部投产,届时中国火电装机容量将达5.82亿千瓦,比2000年增长145%。
2006年12月,全国火电发电量继续保持快速增长,但增速有所回落。当月全国共完成火电发电量2266亿千瓦时,同比增长15.5%,增速同比回落1个百分点,环比回落3.3个百分点;随着冬季取暖用电的增长,火电发电量环比增长较快,12月份与上月相比火电发电量增加223亿千瓦时,环比增长10.9%。2006年1-12月,全国火电发电量为230,087,958.32万千瓦小时,同比增长15.8%,增速高于2005年同期3.3个百分点。
2007年1-10月,全国火电发电量为217,564,783.55万千瓦小时,比上年同期增长了16.04%。8月份的火电发电量最高,为23,904,609.94万千瓦小时,同比增长了10.19%。
2015年1-6月份,全国规模以上电厂发电量27091亿千瓦时,同比增长0.6%。其中,火力发电20879亿千瓦时,占上半年发电量总比重77.07%。
随着中国电力供应的逐步宽松以及国家对节能降耗的重视,中国开始加大力度调整火力发电行业的结构。“十一五”期间将加大“关小”步伐,到“十一五”末期,要关掉4000万千瓦小火电,使电力工业结构发生一个较大的变化。“十一五”期间的火电电源建设,将体现资源优化配置,西电东送,合理布局,东部与中西部地区协调发展。“十一五”期间,火电行业整体效益将有一定的下降趋势。对于企业来说,效益还将出现两极分化的趋势。

烟气污染

煤炭直接燃烧排放的

等酸性气体不断增长,使中国很多地区酸雨量增加。全国每年产生140万吨


粉尘污染

对电站附近环境造成粉煤灰污染,对人们的生活及植物的生长造成不良影响。全国每年产生1500万吨烟尘。

资源消耗

发电的汽轮机通常选用水作为冷却介质,一座1000MW火力发电厂每日的耗水量约为 十万吨。全国每年消耗5000万吨标准煤。
火力发电污染严重,电力工业已经成为中国最大的污染排放产业之一。

改进

利用压力转换技术提高发电效率;对烟尘采用脱硫除尘处理或改烧天然气;气轮机改用空气冷却,储电设备对稳定电压的消耗减小到极致;此外,产生的沸水能量利用率应在现有基础上大大提高,不仅仅局限于循环利用水资源和供暖,应考虑与热能源转化站进行合作。
按其作用分,有单纯供电的和既发电又供热的(热电联产热电厂)两类。按原动机分,主要有汽轮机发电、燃气轮机发电、柴油机发电(其他内燃机发电容量很小)。按所用燃料分,主要有燃煤发电、燃油发电、燃气(天然气)发电、垃圾发电(见垃圾电站)、沼气发电(见沼气电站)以及利用工业锅炉余热发电等。为了提高经济效益,降低发电成本,保护大城市和工业区的环境,火力发电应尽量在靠近燃料基地的地方进行,利用高压输电或超高压输电线路把强大电能输往负荷中心。热电联产方式则应在大城市和工业区实施。

原理

火力发电一般是指利用可燃物燃烧时产生的热能来加热水,使水变成高温、高压水蒸气,然后再由水蒸气推动发电机来发电的方式的总称。以可燃物作为燃料的发电厂统称为火电厂 [2]  。
火力发电厂主要设备系统包括:燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。
多数火电厂采用煤炭作为一次能源,利用皮带传送技术,向锅炉输送经处理过的煤粉,煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽,经一次加热之后,水蒸汽进入高压缸。为了提高热效率,应对水蒸汽进行二次加热,水蒸汽进入中压缸。通过利用中压缸的蒸汽去推动汽轮发电机发电。从中压缸引出进入对称的低压缸。已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业,其余部分流经凝汽器水冷,成为40度左右的饱和水作为再利用水。40度左右的饱和水经过凝结水泵,经过低压加热器到除氧器中,此时为160度左右的饱和水,经过除氧器除氧,利用给水泵送入高压加热器中,其中高压加热器利用再加热蒸汽作为加热燃料,最后流入锅炉进行再次利用。以上就是一次生产流程。

流程

火力发电的流程依所用原动机而异。在汽轮机发电方式中,其基本流程是先将燃料送进锅炉,同时送入空气,锅炉注入经过化学处理的给水,利用燃料燃烧放出的热能使水变成高温、高压蒸汽,驱动汽轮机旋转作功而带动发电机发电。热电联产方式则是在利用原动机的排汽(或专门的抽汽)向工业生产或居民生活供热。在燃气轮机发电方式中,基本流程是用压气机将压缩过的空气压入燃烧室,与喷入的燃料混合雾化后进行燃烧,形成高温燃气进入燃气轮机膨胀作功,推动轮机的叶片旋转并带动发电机发电。在柴油机发电中,基本流程是用喷油泵和喷油器将燃油高压喷入汽缸,形成雾状,与空气混合燃烧,推动柴油机旋转并带动发电机发电。

效率

在火力发电方面,燃气轮机和蒸汽轮机发电厂目前已经实现了迄今最高的能源效率 - 超过60%。由于启动时间非常短,这类电厂最适宜于补充风力发电带来的自然电力波动。而通过热电联产电厂可以达到更高的能源效率 - 超过90% 。

火力发电

根据火力发电的生产流程,其基本组成包括燃烧系统、 汽水系统(燃气轮机发电和柴油机发电无此系统,但这二者在火力发电中所占比重都不大)、电气系统、控制系统。

燃烧系统

主要由锅炉的燃烧室(即炉膛)、送风装置,送煤(或油、天然气)装置、灰渣排放装置等组成。主要功能是完成燃料的燃烧过程,将燃料所含能量以热能形式释放出来,用于加热锅炉里的水。主要流程有烟气流程、通风流程、排灰出渣流程等。对燃烧系统的基本要求是:尽量做到完全燃烧,使锅炉效率≥90%;排灰符合标准规定。

汽水系统

主要由给水泵、循环泵、给水加热器、凝汽器、除氧器、水冷壁及管道系统等组成。其功能是利用燃料的燃烧使水变成高温高压蒸汽,并使水进行循环。主要流程有汽水流程、补给水流程、冷却水流程等。对汽水系统的基本要求是汽水损失尽量少;尽可能利用抽汽加热凝结水,提高给水温度。

电气系统

主要由电厂主接线、汽轮发电机、主变压器、配电设备、开关设备、发电机引出线、厂用结线、厂用变压器和电抗器、厂用电动机、保安电源、蓄电池直流系统及通信设备、照明设备等组成。基本功能是保证按电能质量要求向负荷或电力系统供电。主要流程包括供电用流程、厂用电流程。对电气系统的基本要求是供电安全、可靠;调度灵活;具有良好的调整和操作功能,保证供电质量;能迅速切除故障,避免事故扩大。

控制系统

主要由锅炉及其辅机系统、汽轮机及其辅机系统、发电机及电工设备、附属系统组成。基本功能是对火电厂各生产环节实行自动化的调节、控制,以协调各部分的工况,使整个火电厂安全、合理、经济运行,降低劳动强度,提高生产率,遇有故障时能迅速、正确处理,以避免酿成事故。主要工作流程包括汽轮机的自起停、自动升速控制流程、锅炉的燃烧控制流程、灭火保护系统控制流程、热工测控流程、自动切除电气故障流程、排灰除渣自动化流程等。

火力发电

电力是国民经济发展的重要能源,火力发电是中国和世界上许多国家生产电能的主要方法。然后蒸汽沿管道进入汽轮机膨胀做功,带动发电机一起高速旋转,从而发出电来。最后又被给水泵送回锅炉中重复参加上述循环过程。显然,在这种火力发电厂中存在着三种型式的能量转换过程:

电站锅炉

发电用锅炉称为电站锅炉。电站锅炉与其它工厂用的工业锅炉相比有如下明显特点:①电站锅炉容量大;②电站锅炉的蒸汽参数高;③电站锅炉自动化程度高,其各项操作基本实现了机械化和自动化,适应负荷变化的能力很强,多达90以上,工业锅炉的热效率多在60~80之间。

电站用煤

火力发电厂燃用的煤通常称为动力煤,其分类方法主要是依据煤的干燥无灰基挥发分进行分类。

煤粉制备

煤粉炉燃烧用的煤粉是由磨煤机将煤炭磨成的不规则的细小煤炭颗粒,其颗粒平均在0.05~0.01mm,其中20~50μm(微米)以下的颗粒占绝大多数。由于煤粉颗粒很小,表面很大,故能吸附大量的空气,且具有一般固体所未有的性质——流动性。煤粉的粒度越小,含湿量越小,其流动性也越好,但煤粉的颗粒过于细小或过于干燥,则会产生煤粉自流现象,使给煤机工作特性不稳,给锅炉运行的调整操作造成困难。另外煤粉与氧气接触而氧化,在一定条件下可能发生煤粉自燃。在制粉系统中,煤粉是由气体来输送的,气体和煤粉的混合物一遇到火花就会使火源扩大而产生较大压力,从而造成煤粉的爆炸。
锅炉燃用的煤粉细度应由以下条件确定:燃烧方面希望煤粉磨得细些,这样可以适当减少送风量,使

损失降低;从制粉系统方面希望煤粉磨得粗些,从而降低磨煤电耗和金属消耗。所以在选择煤粉细度时,应使上述各项损失之和最小。总损失蝉联小的煤粉细度称为“经济细度”。由此可见,对挥发分较高且易燃的煤种,或对于磨制煤粉颗粒比较均匀的制粉设备,以及某些强化燃烧的锅炉,煤粉细度可适当大些,以节省磨煤能耗。由于各种煤的软硬程度不同,其抗磨能力也不同,因此每种煤的经济细度也不同。

煤粉燃烧

由煤粉制备系统制成的煤粉经煤粉燃烧器进入炉内。燃烧器是煤粉炉的主要燃烧设备。燃烧器的作用有三:一是保证煤粉气流喷入炉膛后迅速着火;二是使一、二次风能够强烈混合以保证煤粉充分燃烧;三是让火焰充满炉膛而减少死滞区。煤粉气流经燃烧器进入炉膛后,便开始了煤的燃烧过程。燃烧过程的三个阶段与其它炉型大体相同。所不同的是,这种炉型燃烧前的准备阶段和燃烧阶段时间很短,而燃尽阶段时间相对很长。

发电用煤

电厂煤粉炉对煤种的适用范围较广,它既可以设计成燃用高挥发分的褐煤,也可设计成燃用低挥发分的无烟煤。但对一台已安装使用的锅炉来讲,不可能燃用各种挥发分的煤炭,因为它受到喷燃器型式和炉膛结构的限制。发电用煤质量指标有:
①挥发分。是判明煤炭着火特性的首要指标。挥发分含量越高,着火越容易。根据锅炉设计要求,供煤挥发分的值变化不宜太大,否则会影响锅炉的正常运行。如原设计燃用低挥发分的煤而改烧高挥发分的煤后,因火焰中心逼近喷燃器出口,可能因烧坏喷燃器而停炉;若原设计燃用高挥发分的煤种而改烧低挥发分的煤,则会因着火过迟使燃烧不完全,甚至造成熄火事故。因此供煤时要尽量按原设计的挥发分煤种或相近的煤种供应。②灰分。灰分含量会使火焰传播速度下降,着火时间推迟,燃烧不稳定,炉温下降。③水分。水分是燃烧过程中的有害物质之一,它在燃烧过程中吸收大量的热,对燃烧的影响比灰分大得多。④发热量。为的发热量是锅炉设计的一个重要依据。由于电厂煤粉对煤种适应性较强,因此只要煤的发热量与锅炉设计要求大体相符即可。⑤灰熔点。由于煤粉炉炉膛火焰中心温度多在1500℃以上,在这样高温下,煤灰大多呈软化或流体状态。⑥煤的硫分。硫是煤中有害杂质,虽对燃烧本身没有影响,但它的含量太高,对设备的腐蚀和环境的污染都相当严重。因此,电厂燃用煤的硫分不能太高,一般要求最高不能超过2.5。

生产过程

火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统,现分述如下:

汽水系统

火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成,他包括汽水循环、化学水处理和冷却系统等。
水在锅炉中被加热成蒸汽,经过热器进一步加热后变成过热的蒸汽,再通过主蒸汽管道进入汽轮机。由于蒸汽不断膨胀,高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。
为了进一步提高其热效率,一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽,用以加热给水。在现代大型汽轮机组中都采用这种给水回热循环。此外,在超高压机组中还采用再热循环,既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出,送到锅炉的再热器中加热后再引入气轮机的中压缸继续膨胀作功,从中压缸送出的蒸汽,再送入低压缸继续作功。在蒸汽不断作功的过程中,蒸汽压力和温度不断降低,最后排入凝汽器并被冷却水冷却,凝结成水。凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧器除氧,给水泵将预加热除氧后的水送至高压加热器,经过加热后的热水打入锅炉,再过热器中把水已经加热到过热的蒸汽,送至汽轮机作功,这样周而复始不断的作功。
在汽水系统中的蒸汽和凝结水,由于疏通管道很多并且还要经过许多的阀门设备,这样就难免产生跑、冒、滴、漏等现象,这些现象都会或多或少地造成水的损失,因此我们必须不断的向系统中补充经过化学处理过的软化水,这些补给水一般都补入除氧器中。

燃烧系统

燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱硫等组成。是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉,磨好的煤粉通过空气预热器来的热风,将煤粉打至粗细分离器,粗细分离器将合格的煤粉(不合格的煤粉送回磨煤机),经过排粉机送至粉仓,给粉机将煤粉打入喷燃器送到锅炉进行燃烧。而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置,通过石浆喷淋脱出流的气体经过吸风机送到烟筒排入天空。

发电系统

发电系统是由副励磁机、励磁盘、主励磁机(备用励磁机)、发电机、变压器、高压断路器、升压站、配电装置等组成。发电是由副励磁机(永磁机)发出高频电流,副励磁机发出的电流经过励磁盘整流,再送到主励磁机,主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子,当发电机转子通过旋转其定子线圈便感应出电流,强大的电流通过发电机出线分两路,一路送至厂用电变压器,另一路则送到SF6高压断路器,由SF6高压断路器送至电网。
